CHEVROLET Bosch EDC16C39 - S10 2.8

Bosch EDC16C39, utilizada na linha Chevrolet com motorizacao 2.8 TDI, especialmente na S10 ano 2012. Este roteiro é voltado para profissionais que atuam com reparo, decode e análise de ECU diesel, destacando componentes críticos e dicas de bancada.

ATENÇÃO: Nesta ECU, o imobilizador nÃO pode ser removido por decode. Qualquer tentativa pode comprometer a integridade da unidade. O ideal é trabalhar com clonagem via BDM, respeitando o sistema original do veículo.

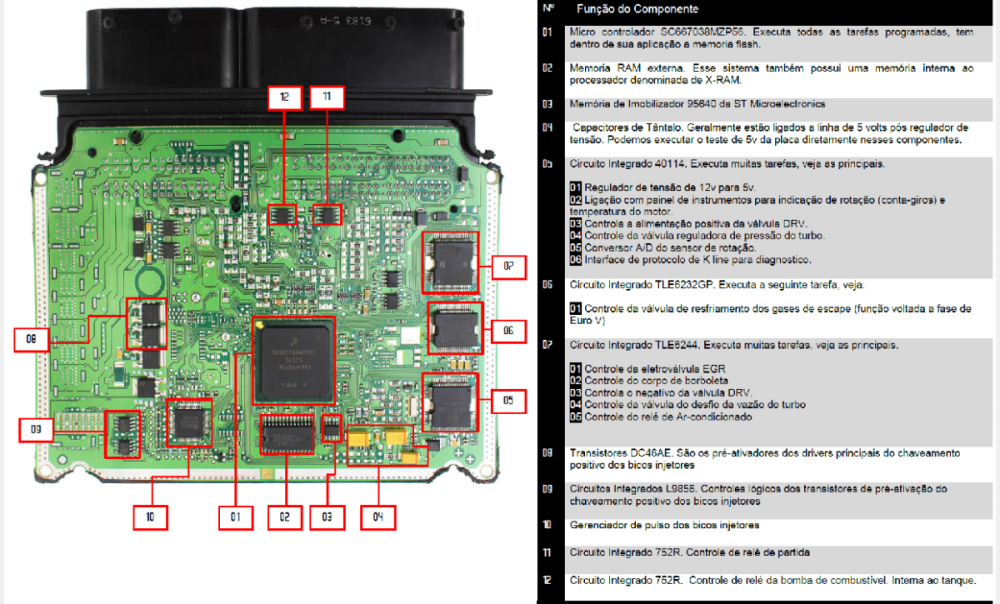

🌐 VISTA SUPERIOR - MAPEAMENTO FRONTAL

01 – Microcontrolador SC667038MZP56

• Função: Executa as tarefas principais da ECU e também faz a segurança do sistema.

• Observação: Impossível acesso direto para decode; responsável por leitura de imobilizador e controle do software.

02 – Memória 95640 (Immo)

• Armazena o código das chaves e dados de segurança.

03 – Memória Flash AM29BL802C

• Utilizada na leitura do arquivo da ECU. Pode ser acessada por KTAG ou BDM.

04 – Circuito de partida (driver 752R)

• Ligação direta com pino K55 do conector.

• Libera partida após validação do sinal da linha 50.

05 – CI TLE6244

• Funções:

  • EGR

  • Corpo de borboleta

  • Controle da DRV

  • Controle do turbo

  • Relé do ar-condicionado

06 – CI TLE6232GP

• Controle da válvula de resfriamento dos gases de escape (padrão Euro V)

07 – CI 30505 (Gerenciador de pulsos dos bicos)

• Gera o sinal para os drivers de injeção com base no mapa da ECU.

08 – Regulador 40114

• Converte 12V para 5V

• Funções adicionais: atua nos sinais de rotação, temperatura, DRV, turbo, conversor A/D e linha de diagnóstico K.

09 – DC64AE

• Pré-driver dos bicos injetores

• Ativa os transistores principais positivos

10 – CI L9856

• Comanda os drivers positivos dos bicos

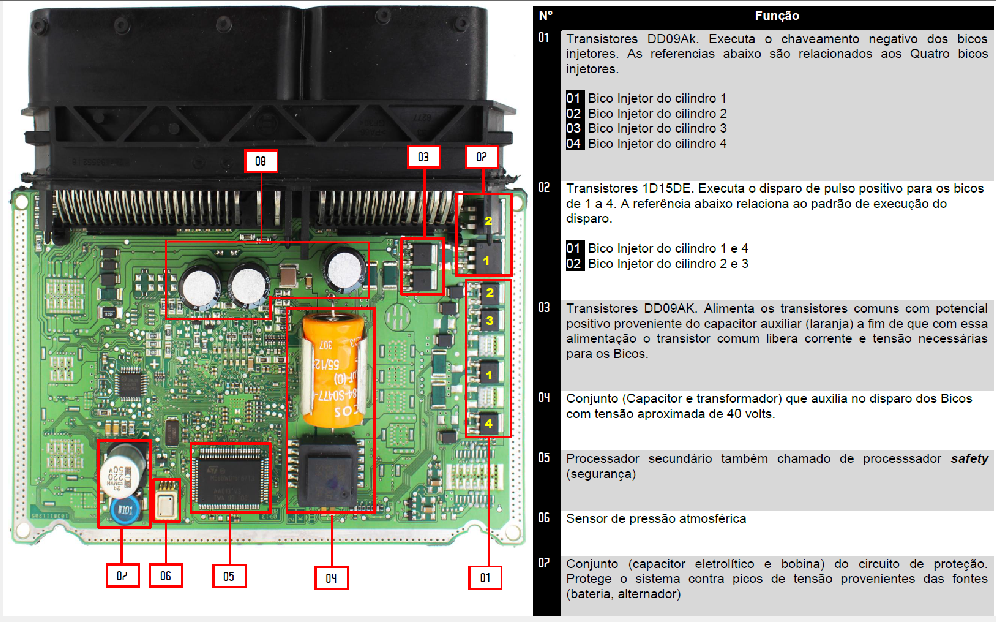

🔹 VISTA INFERIOR - MAPEAMENTO DOS BICOS E SEGURANÇA

01 – DD09AK – Drivers negativos dos bicos

• Chaveamento negativo individual dos cilindros 1 a 4

02 – 1D15DE – Drivers positivos

• Disparo positivo dos bicos cilindros 1/4 e 2/3

03 – DD09AK – Driver comum

• Libera corrente geral para os bicos junto ao capacitor auxiliar

04 – Capacitor + Transformador

• Gera tensão de aproximadamente 40V para disparo dos bicos

05 – Processador de segurança

• Atua em conjunto com o microcontrolador, bloqueando a atuação em caso de erro crítico ou falha no immo

06 – Sensor de pressão atmosférica

• Conversão analógica do sinal para correção de AFR e compensação de altitude

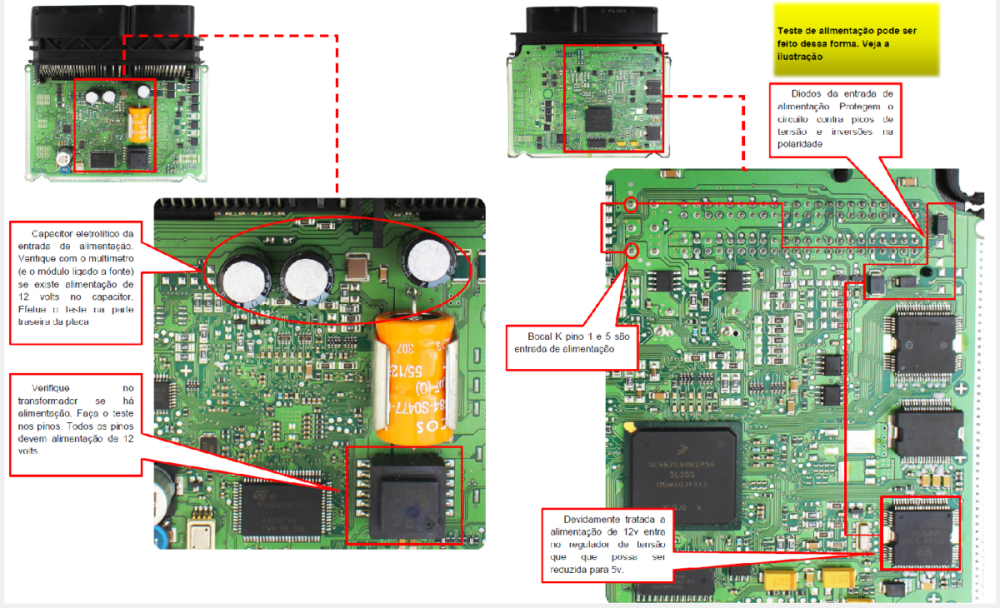

Chevrolet_EDC16C_DIVERSOS

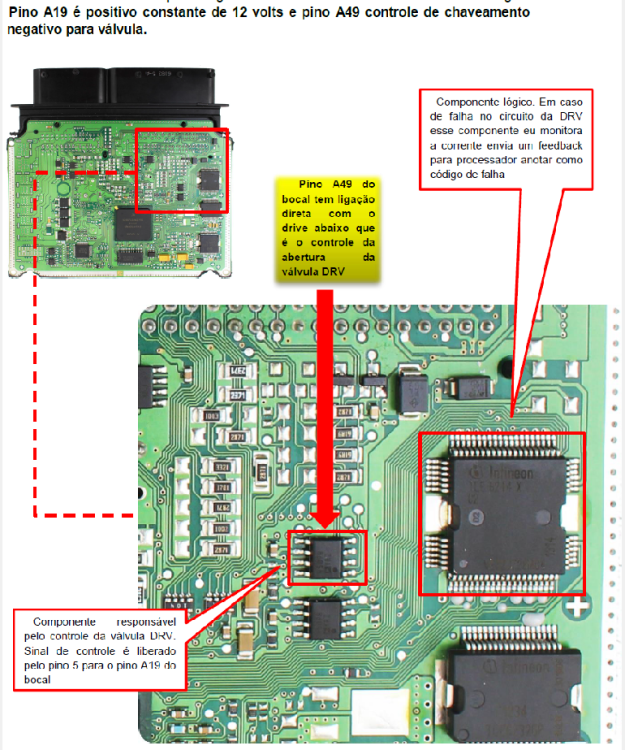

Válvula DRV (Imagem 5)

• Controlada por pino A49 (negativo) e A19 (positivo)

• Sinal liberado pelo pino 5 do driver

• Componente lógico monitorado com feedback de corrente

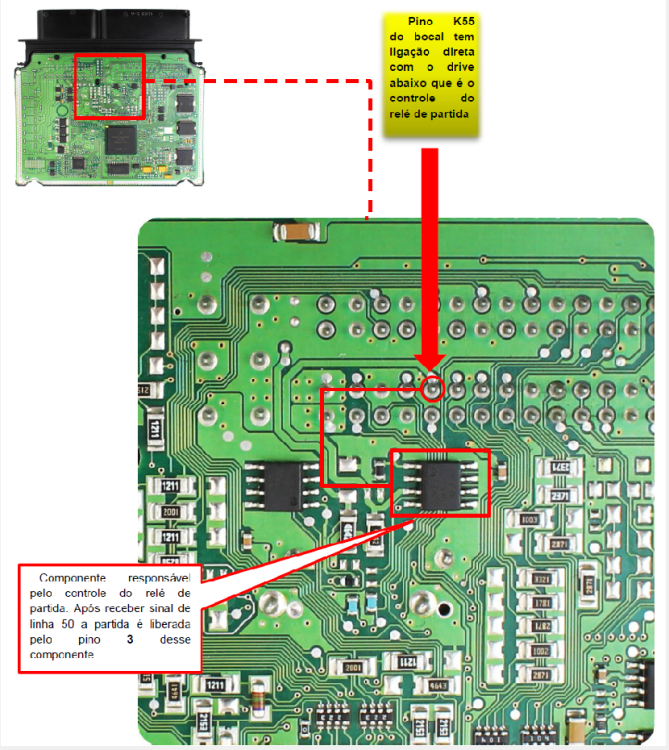

Relé de partida (Imagem 4)

• Controle pelo CI 752R

• Atua diretamente no pino K55

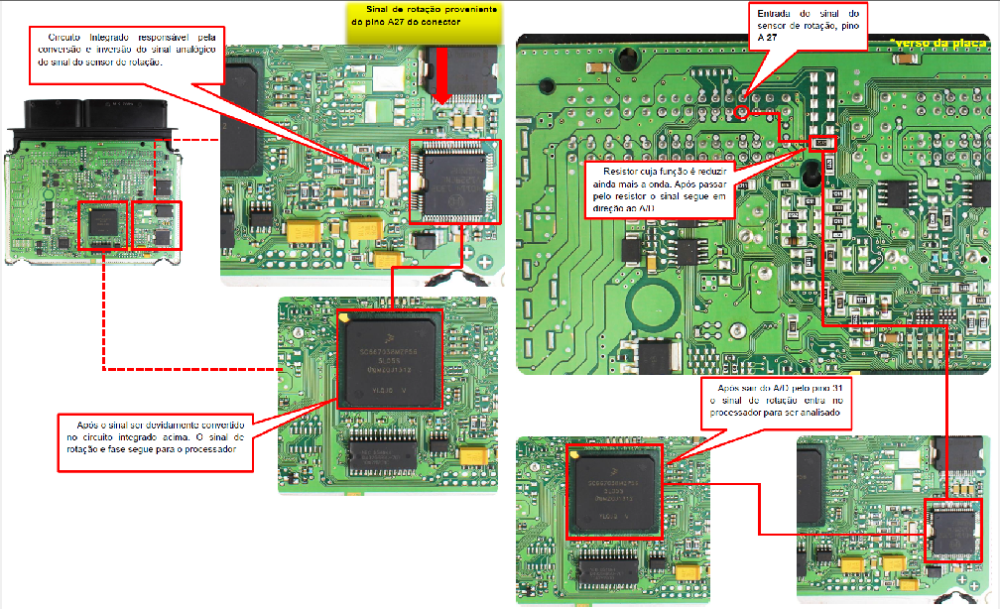

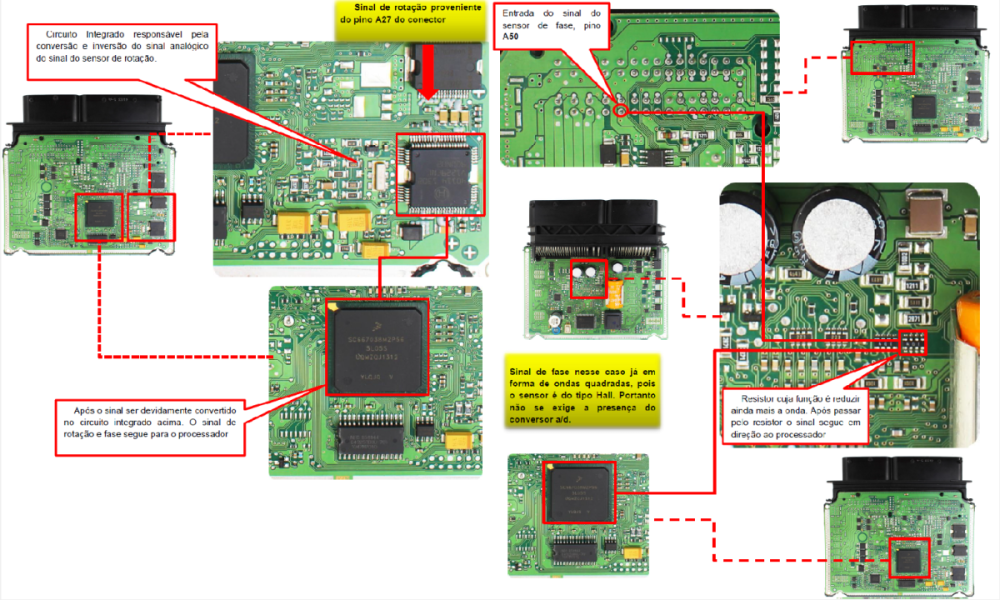

Sensor de fase e rotação (Imagem 6)

• Pino A27 (rotação) e A50 (fase)

• Onda quadrada é convertida e enviada ao processador através do conversor A/D e resistor limitador

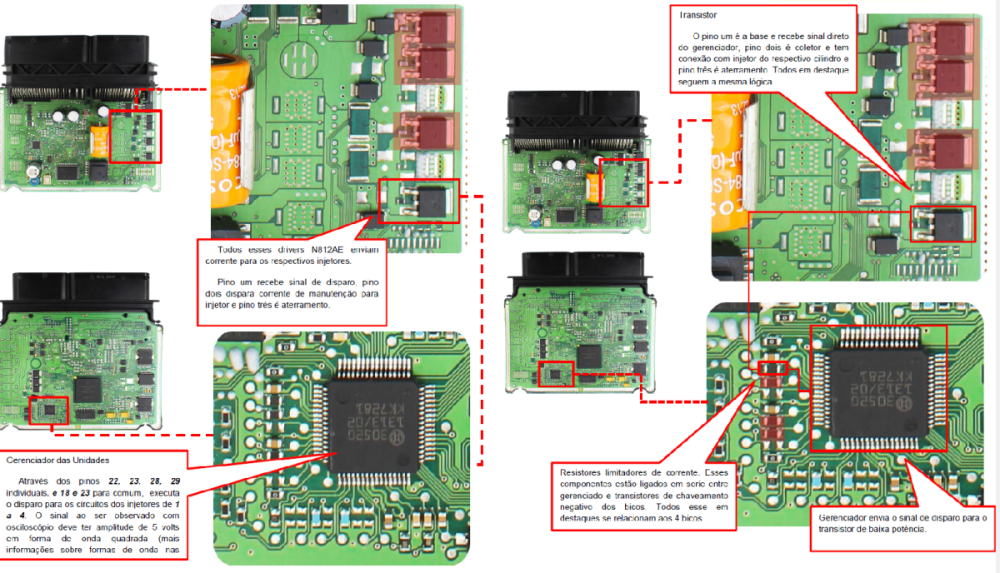

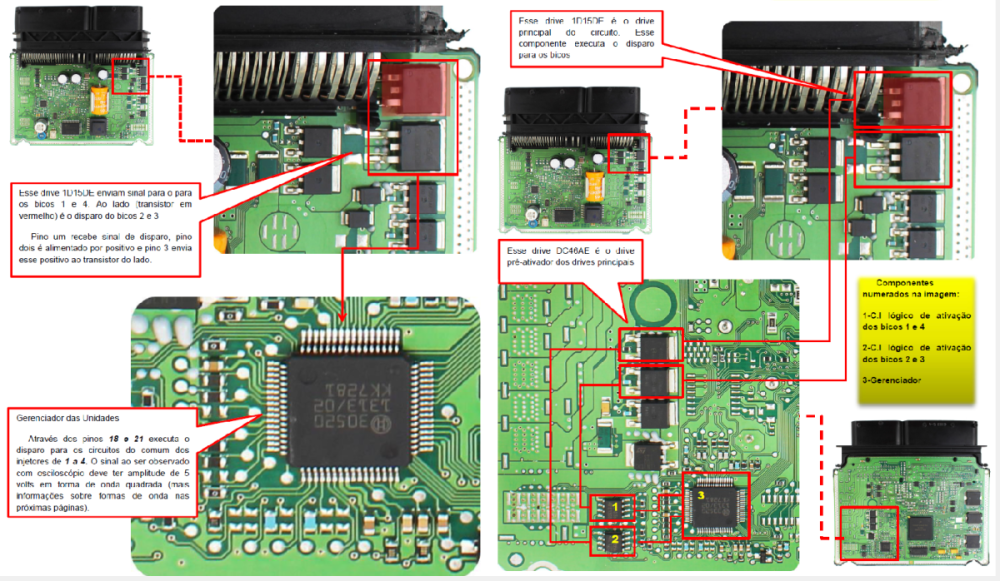

Geração dos pulsos (Imagem 7)

• O CI 30505 envia sinais aos pinos 22, 23, 28 (negativo) e 21 (positivo comum)

• Forma de onda quadrada com amplitude de 5V

• Drivers recebem sinal via resistores de corrente

❓ FAQ – ECU BOSCH EDC16C39 (S10 2.8 TDI Diesel)

---

1. É possível fazer immo off nesta ECU EDC16C39 da S10 Diesel?

Não. Essa ECU possui sistema de imobilizador com criptografia forte e o microcontrolador SC667038MZP56 não permite DECODE por software externo simples. Além disso, a memória 95640 trabalha de forma integrada ao processador de segurança, e a falha no imobilizador gera bloqueio completo da injeção e da comunicação.

---

2. Quais são os componentes responsáveis pelo disparo dos bicos injetores?

O disparo dos bicos é dividido em dois estágios:

• Positivo Comum: gerenciado pelo capacitor + transformador de 40V (item 04) e chaveado pelos transistores 1D15DE (item 02).

• Negativo Individual: executado pelos transistores DD09AK (item 01), que atuam nos bicos dos cilindros 1 a 4 separadamente.

O controle lógico vem do CI 30505 (gerenciador de pulso) e passa por pré-drives (DC64AE).

3. Qual é o defeito mais comum que desativa todos os bicos injetores?

O defeito no capacitor laranja ou no transformador de disparo (item 04 das imagens) é o mais frequente. Sem esse conjunto, não há tensão de 40V para alimentar os bicos e os transistores não recebem corrente suficiente, mesmo que o sinal PWM esteja presente. Outro fator crítico é o DD09AK comum, que alimenta todos os drivers.

---

4. Como funciona o circuito de partida nesta ECU?

O controle do relé de partida é feito por um driver dedicado 752R que atua diretamente no pino K55 do conector. Quando a linha 50 (comando de ignição) chega até a ECU, o sinal é tratado e o pino 3 do driver libera o aterramento, ativando o relé.

---

5. A válvula DRV não está funcionando. Como diagnosticar?

O controle da DRV (válvula de dosagem de pressão do rail) é realizado por um driver lógico identificado nas imagens como componente da linha A49/A19. Verifique:

• Pino A19 com 12V constante (alimentação).

• Pino A49 com comutação negativa.

• Se não houver chaveamento, verifique o driver lógico responsável pelo controle PWM.

• O CI TLE6244 e o CI 40114 podem estar envolvidos na lógica do DRV.

6. Quais são os sinais de falha no sensor de rotação ou fase?

Os sinais do sensor de rotação (pino A27) e fase (pino A50) chegam a um conversor de sinal do tipo hall (onda quadrada). Caso esse CI falhe, não haverá conversão do sinal para o processador. O teste deve incluir:

• Medição da presença da onda quadrada no CI receptor.

• Continuidade das trilhas até o processador.

• Verificação do resistor limitador de entrada.

---

7. Como o processador de segurança atua nessa ECU?

O processador de segurança (item 05 nas imagens) monitora falhas críticas e bloqueia a atuação dos componentes em caso de:

• Falha de leitura do imobilizador.

• Curto-circuito nos bicos ou sensores.

• Tentativas de reprogramação ou adulteração.

Ele pode travar completamente a ECU, mesmo que o processador principal esteja íntegro.

---

8. Como identificar se o regulador de tensão está com defeito?

O CI 40114 é o principal regulador da linha de 12V para 5V. Os sintomas comuns incluem:

• Ausência de tensão nos sensores.

• Falhas na linha CAN.

• Reset aleatório da ECU.

Meça a entrada (12V) e a saída (5V). Se estiver ausente, substitua o CI.

9. Quais são os CI’s responsáveis por controlar o EGR, corpo e sensores do turbo?

Essa tarefa é atribuída principalmente aos circuitos TLE6244 e TLE6232GP, que executam funções como:

• Controle da válvula EGR.

• Abertura do corpo de borboleta eletrônico.

• Chaveamento das válvulas de controle do turbo.

Cada canal pode ser testado individualmente com carga simulada de 10 Ohms.

---

10. Como testar os drivers dos bicos?

Para os drivers negativos (DD09AK), o teste pode ser feito com lâmpadas ou resistores simulando injetores.

• Meça se há chaveamento negativo no pino de cada bico com a ECU ativada.

• Para os drivers positivos (1D15DE), meça o sinal de 40V no instante do disparo.

• É possível verificar o pulso no CI 30505 (pino 22, 23, 28) com osciloscópio: deve apresentar onda quadrada com 5V.

✅ DICAS FINAIS

• O imobilizador dessa ECU não pode ser removido por software externo: use a ECU original do veículo ou clone a 95640.

• Teste o circuito do sensor de rotação com osciloscópio sempre que houver erro P0335 ou ausência de injeção.

• A ECU possui muitos drivers com pré-ativadores; o defeito pode não estar no driver final, mas no CI L9856 (SOIC8).

• Após reparo, sempre verifique se os 40V de disparo estão presentes no capacitor ao dar a partida.

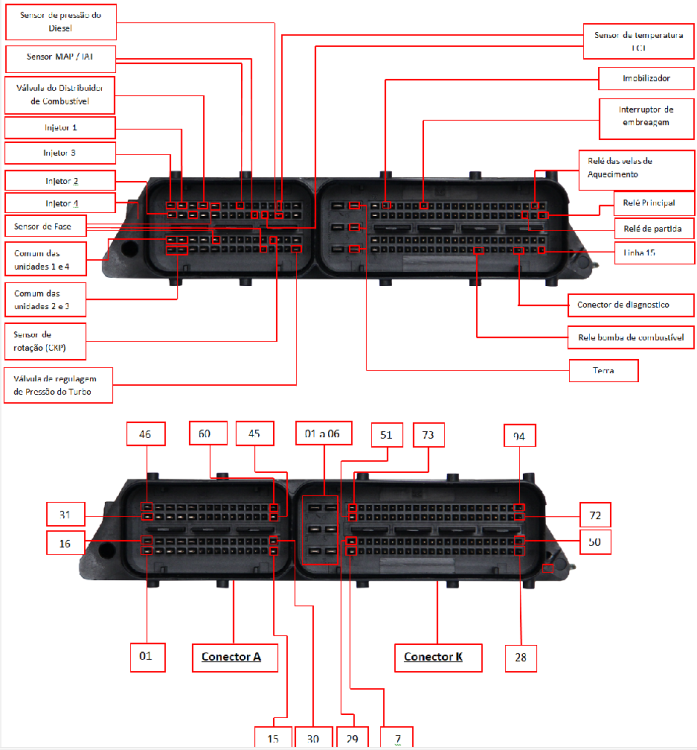

• Utilize os pinos mapeados nas imagens como base para os testes de bancada.
