FIAT Marelli MJD 8F3 - Ducato 2.3

A central MJD 8F3 (Magneti Marelli JTD) possui arquitetura moderna, baseada em processador MPC e diversos CIs especializados no controle de injetores, ignição, sensores de temperatura/pressão e comunicação com o scanner e o BCM. É um sistema amplamente usado em plataformas EURO 4/5 diesel da Fiat.

⚠️ Defeitos Comuns

• Falha no regulador de tensão L9147: Causa perda dos 5V dos sensores (MAP, pedal, rail, fase, etc).

• DRV desativado ou falhando: Pode causar parada do motor ou partida com dificuldade.

• Drivers de bico queimados: Um dos defeitos mais recorrentes, especialmente por curto em bico ou chicote.

• Sonda lambda sem acionamento: Circuito do aquecimento avariado.

• Falha de relé principal ou bomba combustível: Perda de alimentação da ECU ou da bomba no tanque.

mj8a

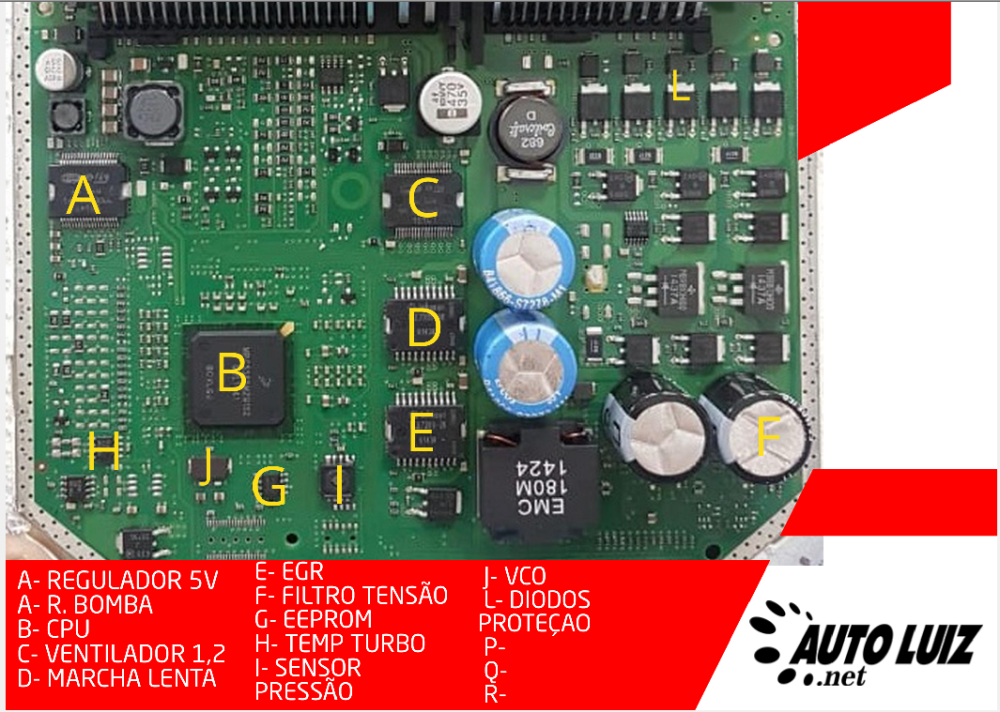

🧩 Estrutura da ECU MJD 8F3 – Setores e Funções

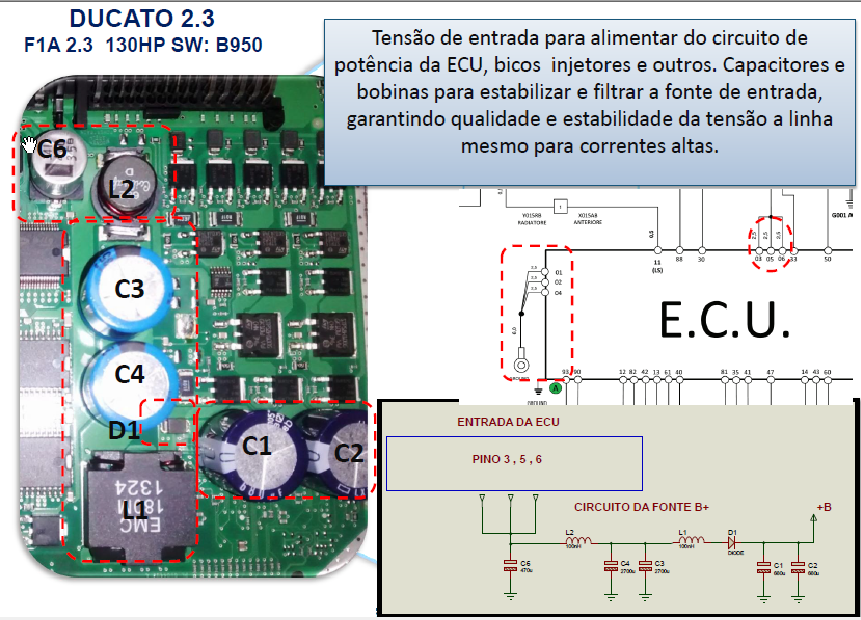

🔌 ALIMENTAÇÃO

• Capacitores C1, C3, C4, C6

• Bobinas L2

• Diodo D1

Função: Estabilização da tensão de entrada (VBAT), filtragem de ruído e proteção contra surtos.

---

🔧 REGULADOR DE TENSÃO

• CI L9147

Função: Conversão de 12V para 5V regulados, alimentando sensores críticos (MAP, EGR, pedal, sonda, etc).
❗ Defeito comum: ECU não reconhece sensores mesmo com alimentação presente no conector — verificar L9147 e capacitores.

---

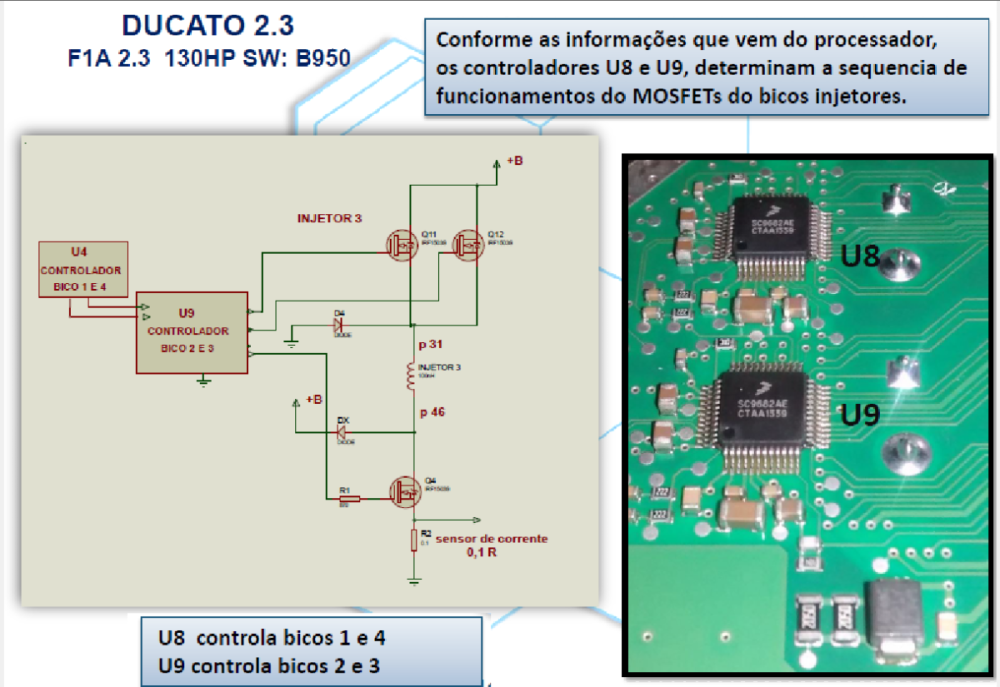

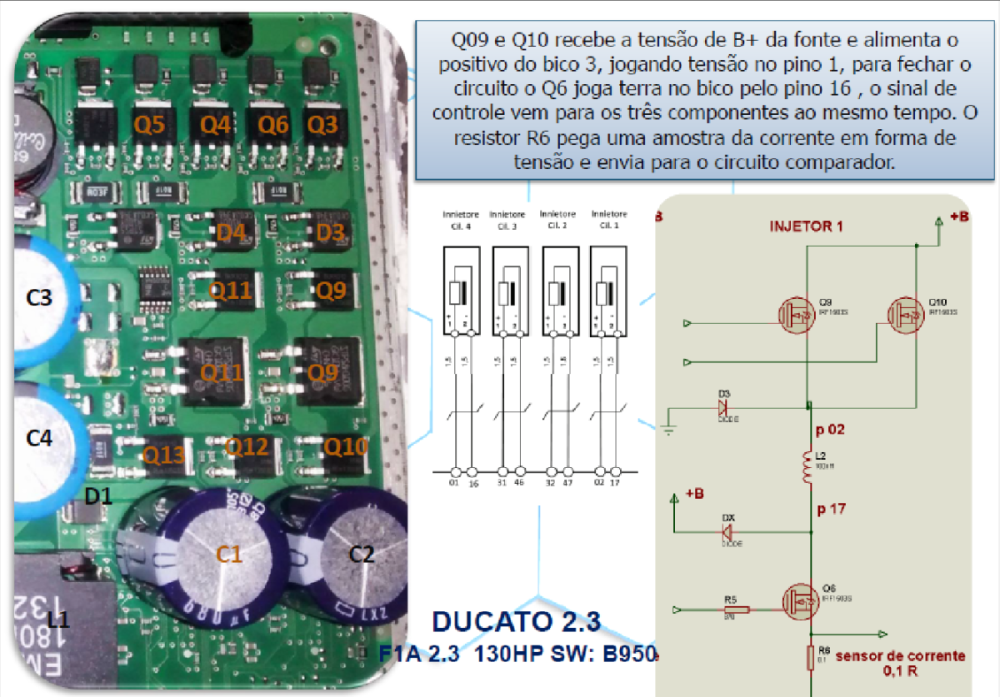

🔥 SISTEMA DE INJEÇÃO

Circuito de disparo dos injetores:

• Transistores D60NE (Q1 a Q11): controle de injeção positiva e negativa individual.

• Controladores U8 e U9:

  • U8 → bicos 1 e 4

  • U9 → bicos 2 e 3

• Resistores de corrente (0,1Ω): usados para feedback da corrente consumida nos bicos.

💡 Diagnóstico eficaz: Ausência de disparo em apenas 1 bico indica problema no D60NE correspondente; todos inoperantes apontam para falha no CI controlador.

---

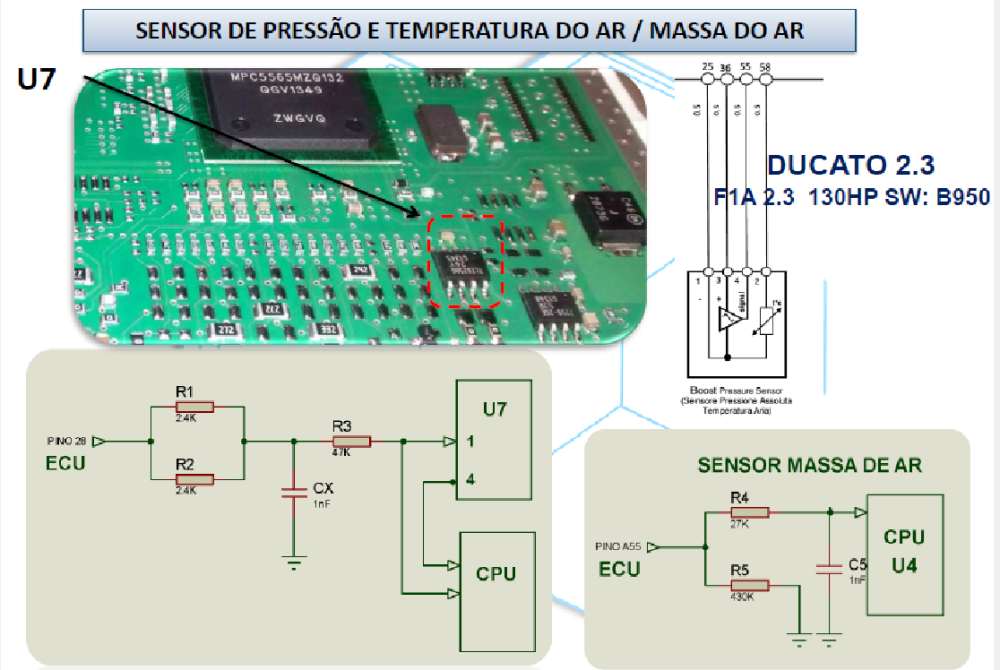

🌡 SENSOR MAP / PRESSÃO e TEMP DO AR

• CI U7 – MPC5xx (com filtro RC)

Realiza leitura de pressão absoluta do coletor (MAP) e temperatura do ar. Alimentado via 5V regulado e com filtragem de ruído.

---

🌬 SENSOR DE MASSA DE AR

• CI U4 + circuito de polarização

Sinal analógico com base resistiva para medição do fluxo de ar.

---

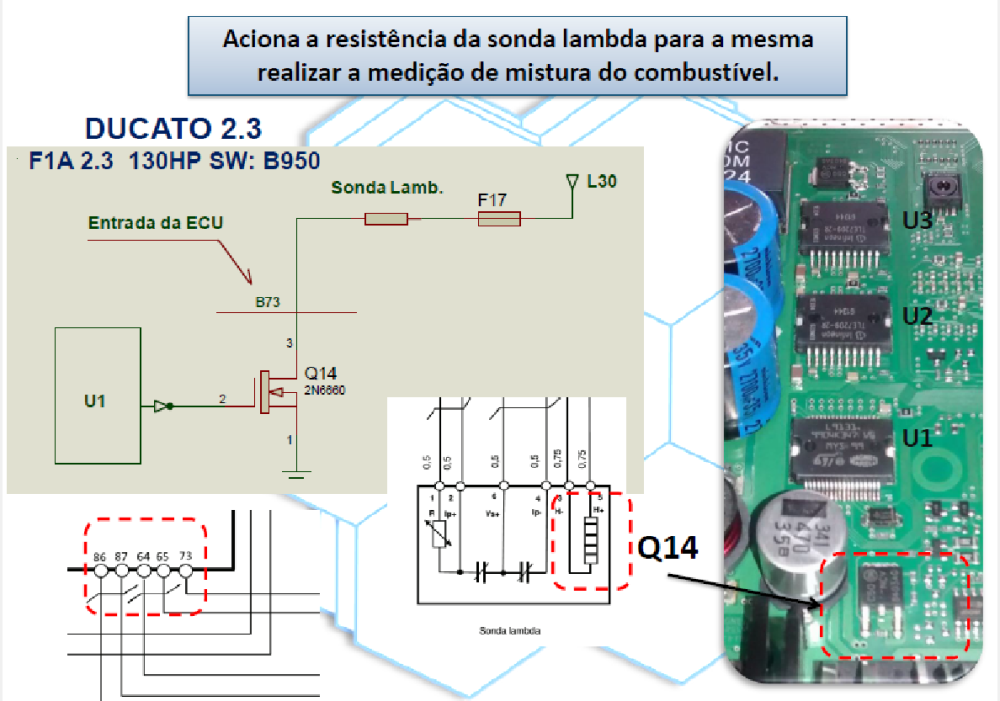

🔁 SONDA LAMBDA

• Q14 (2N860) – Acionamento do aquecedor

• Circuito controlado pela CPU via B73

Função: acionar a resistência de aquecimento da sonda para entrada rápida em ciclo fechado. Falhas comuns ocorrem no transistor de acionamento.

---

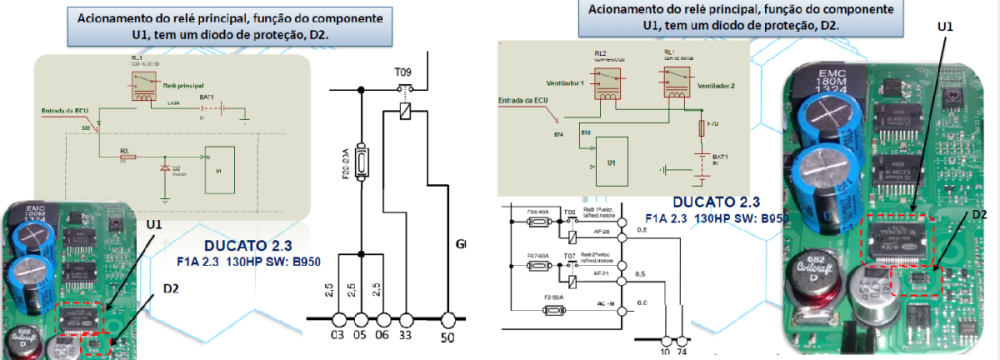

⚙️ RELÉ PRINCIPAL

• CI U1: controlador do relé principal e da ventoinha

• Diodo D2: proteção contra contracorrente

Falha nesse setor faz com que a ECU não receba alimentação interna mesmo com 12V no conector. Deve ser a primeira verificação quando há ausência de comunicação com o scanner.

---

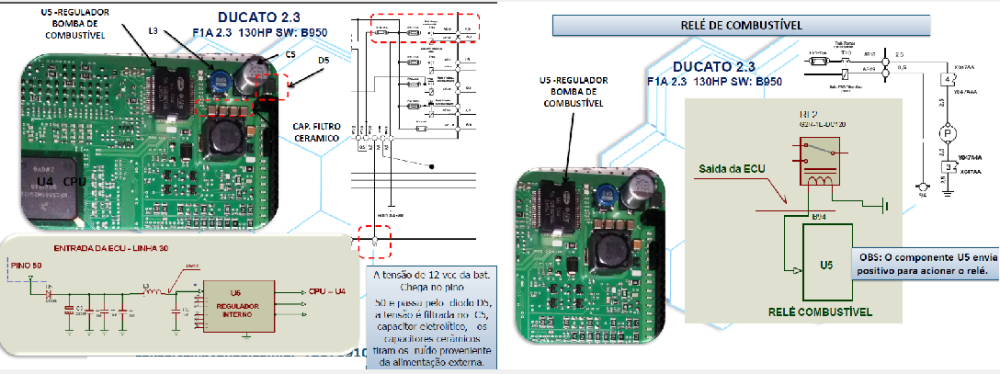

🚚 RELÉ DA BOMBA DE COMBUSTÍVEL

• CI U5 – controlador da bomba

Responsável por enviar tensão positiva para o relé externo da bomba. Sem esse sinal, o veículo não funciona mesmo com todos os sensores operacionais.

📊 Tabela Técnica – MJD 8F3

Função	CI / Componente	Observações
Regulador 5V	L9147	Alimenta sensores e lógica
EEPROM	SOIC8	Armazena imobilizador
Driver de bicos	D60NE x8	Positivo e negativo por bico
Controladores de bico	U8/U9 (SC9882AE)	Controla sequência dos injetores
Sonda lambda	Q14	Aciona resistência da sonda
MAP/Temp. ar	U7	Sensor interno MAP
Massa de ar	U4	Sinal de fluxo com base resistiva
Relé principal	U1 + D2	Ativa relé interno e ventoinha
Bomba de combustível	U5	Acionamento positivo externo
Alimentação principal	C1 a C6 / L2	Filtragem e estabilização

❓ Perguntas dos Alunos TAPA

1. A ECU MJD 8F3 permite immo off?
Não diretamente. É necessário fazer leitura da EEPROM SOIC8 e utilizar software adequado para gerar arquivo virgem.

2. A ECU não pulsa nenhum bico. O que pode ser?
Verifique:

• CI U8/U9

• Drivers D60NE

• Relé principal

• Tensão no pino de alimentação da ECU e 5V nos sensores

3. O scanner não comunica. O que conferir?

• Presença de 12V e aterramento no conector

• Sinal CAN (com osciloscópio)

• Tensão de 5V no L9147

• Funcionamento do CI do relé principal (U1)

4. O motor funciona por alguns segundos e apaga.
Verifique:

• Sinal do DRV

• Acionamento da bomba

• Imobilizador (EEPROM) corrompido
