FIAT Bosch EDC16C34 - Ducato

ROTEIRO TÉCNICO – BOSCH EDC16C34 – FIAT DUCATO

1. Função Geral da ECU

A Bosch EDC16C34 é responsável pelo gerenciamento do sistema de injeção Common Rail da Ducato, controlando:

• Tempo e duração da injeção.

• Pressão do Rail e sobrealimentação.

• Acionamento de relés e atuadores principais.

• Processamento dos sinais de sensores críticos (rotação, pressão, temperatura, pedal do acelerador).

• Comunicação via rede CAN e diagnóstico

ducato edc transistor acoplamento.txt

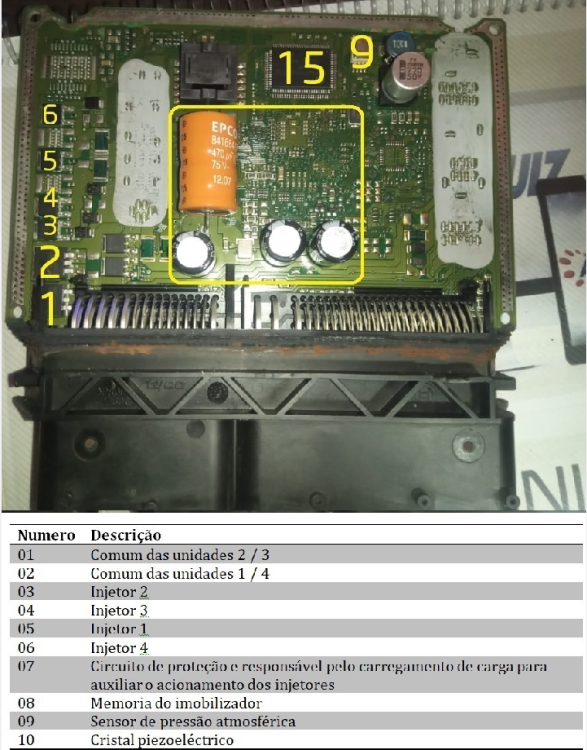

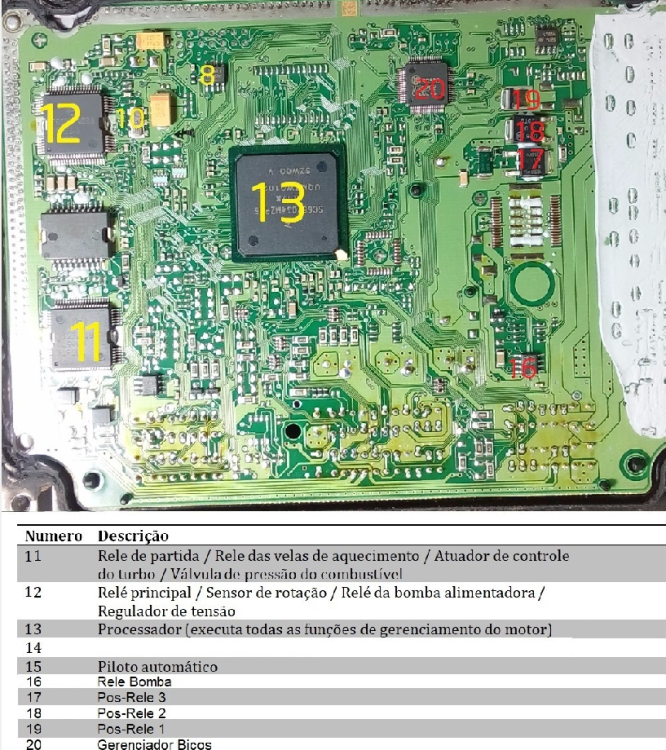

2. Mapeamento de Componentes (Imagem Fornecida)

Nº	Componente	Função
01	Comum das unidades 2/3	Barramento de alta corrente para injetores 2 e 3
02	Comum das unidades 1/4	Barramento de alta corrente para injetores 1 e 4
03	Injetor 2	Driver MOSFET de alta potência
04	Injetor 3	Driver MOSFET de alta potência
05	Injetor 1	Driver MOSFET de alta potência
06	Injetor 4	Driver MOSFET de alta potência
07	Circuito de proteção e pré-carga	Proteção contra surtos e gerenciamento de energia para os drivers
08	Memória do imobilizador	Armazena dados de segurança e autenticação
09	Sensor de pressão atmosférica	Mede a pressão ambiente para compensação da injeção
10	Cristal piezoelétrico	Oscilador de clock para sincronismo do processador
15	Regulador de tensão e drivers auxiliares	Estabiliza a alimentação e auxilia no controle de atuadores

3. Controle dos Injetores

• Cada injetor (1 a 4) possui um MOSFET dedicado (posições 03, 04, 05, 06).

• Alimentação fornecida por dois barramentos:

  • Nº 01: Injetores 2 e 3.

  • Nº 02: Injetores 1 e 4.

• Sinais de comando vindos do processador passam pelo circuito de proteção (07).

---

4. Proteção e Alimentação

• O circuito nº 07 contém:

  • Capacitores de filtro para absorção de picos de corrente.

  • Diodos de supressão contra surtos.

  • Circuitos de pré-carga para estabilizar a alimentação dos drivers.

• O módulo nº 15 inclui reguladores lineares e chaveados, alimentando tanto lógica quanto potência.

---

5. Sensores

• Sensor de pressão atmosférica (09): fornece informação para correção do mapa de injeção, principalmente em diferentes altitudes.

• Cristal piezoelétrico (10): garante precisão no tempo de processamento, afetando diretamente a sincronização de injeção.

6. Memória e Segurança

• Memória do imobilizador (08): armazena códigos criptografados que devem coincidir com a chave e BCM para permitir partida.

• Defeitos nesta memória podem gerar falha de partida mesmo com comunicação ativa.

---

7. Pontos Críticos de Falha

• Queima de MOSFETs dos injetores devido a curto interno nos bicos.

• Defeito no regulador de tensão (15) causando desligamento da ECU.

• Falhas no circuito de proteção (07) levando à ausência de comando nos injetores.

• Oxidação na memória do imobilizador (08) impedindo reconhecimento da chave.

---

8. Mapa Mental

• Processador Principal
  ↳ Drivers de injetores (03–06)
  ↳ Barramentos de alimentação (01, 02)
  ↳ Proteção e pré-carga (07)
  ↳ Regulador e controle de tensão (15)
  ↳ Memória do imobilizador (08)
  ↳ Sensor de pressão atmosférica (09)

---

9. Tabela Resumo – Drivers e Funções

Nº	Componente	Função
03–06	Drivers MOSFET	Acionamento individual dos injetores
01–02	Barramentos comuns	Alimentação de alta corrente
07	Proteção e pré-carga	Estabilidade e segurança elétrica
08	Memória imobilizador	Autenticação de partida
09	Sensor MAP atmosférico	Compensação de injeção
10	Cristal	Clock do processador
15	Regulador de tensão	Alimentação estável
