Possamai

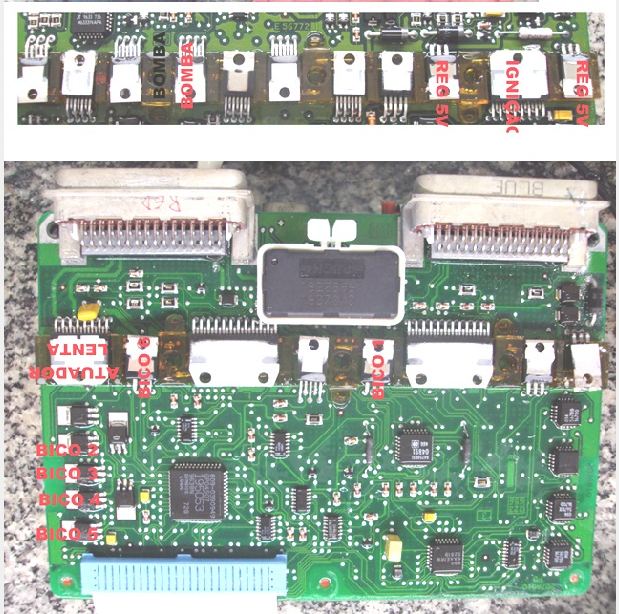

🧩 2. Identificação dos Setores da Placa🔴 Setor de BICOS INJETORES 6 transistores FET em linha (marcados de BICO 1 até BICO 6). Controlam diretamente cada bico com sinal PWM negativo. A linha de controle vai até a área inferior esquerda da placa. 🔴 IGNIÇÃO Dois FETs identificados como “IGNIÇÃO”. Provavelmente acionam bobinas dupla faísca ou o módulo de ignição externo. 🔴 REGULADORES DE 5V Dois pontos identificados como “REG 5V”. Fornecem tensão estável para processador e sensores TPS, MAP, etc. 🔴 ATUADOR DE MARCHA LENTA FET dedicado com rotas próximas ao conector. Controle do motor de passo com 4 vias (entrada e saída de corrente para avanço/recuo do passo).

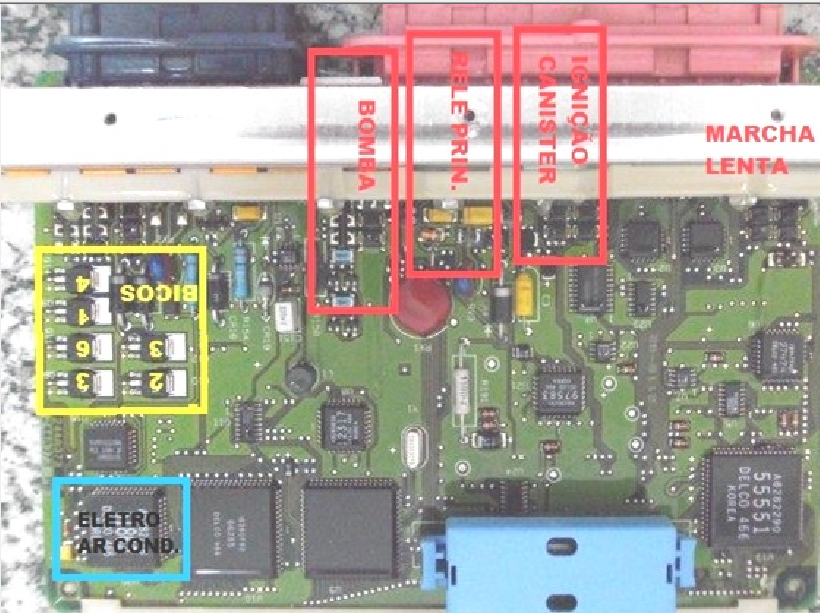

segue informações que tenho dela. 📌 2. Setores Mapeados na Imagem🔴 Setores de Alta Potência (em vermelho): Relé Principal (RELÉ PRIN.): Responsável por alimentar toda a ECU e periféricos como sensores e atuadores. Ignição + Canister: Driver que controla o acionamento das bobinas e da válvula de purga do canister. Partida Frio: Acionamento da resistência ou injetor auxiliar em temperaturas baixas. Marcha Lenta: Controle do atuador de marcha lenta, provavelmente um motor de passo. 🟡 Setor dos Bicos Injetores (em amarelo): Sinais PWM independentes, com numeração clara dos canais (1 a 6), indicando sistema multiponto sequencial (6 cilindros). 🔵 Setor Eletroventilador + Ar-condicionado (em azul): Controle do relé do eletroventilador e do compressor do A/C.

DICAS E MAIS DICAS

💡 DICAS DE ADAPTAÇÃOPara adaptar ECU do Corsa MPFI para S10 EFI, retire o resistor conforme mostrado na imagem com legenda vermelha. Troque a EPROM 27C256 pela versão gravada com o mapa da S10 Monoponto.

DICAS QUENTES

📌 2. Tabela de CI's para ReposiçãoFunção CI / Código Regulador 5V 55199 / 4272 M019 Bomba / Relés 16214851 Bobina de Ignição 55199 Motor de Passo 42827 Ventoinhas 16214851 Temperatura / Canister 16214851 Bicos Injetores 2248 / 014M Controlador Bicos U15, U16, U17 EGR / Tacômetro 16132083 / 16124851 Processador A55380C9535 EEPROM 29F010

MAPA DOS DRIVES

DICAS DO DIA

DICAS QUENTES

SEGUE MAIS

🔌 5. Diagnóstico por Pinos e Trilhas📍 Tabela de Diagnóstico de Pinos Críticos Pino Função / Conexão 11 +5V para sensores 12 GND dos sensores 30 +12V da linha 30 36 Sonda Lambda – Terminal 1 37–38 Aterramento principal 41–49 Comunicação com EPROM 66 Sinal do bico injetor 62–65 Relé da bomba – acionamentos 🔎 Dica: Observe trilhas entre os pinos 66, 67 e o CI 30313. Quebras nessa região comprometem os bicos. 🧪 6. Testes em BancadaVerificar alimentação +12V no pino 30. Confirmar +5V no pino 11. Osciloscópio na EPROM: deve haver variação entre 3V a 5V durante a tentativa de inicialização. Testar continuidade da massa (pinos 37, 38, 51, 69, 83, 84). Confirmar pulso nos CI’s de ignição nos pinos 23 e 24 (ver imagem dos MOSFETs). 💡 Dicas do Dia – AutoLuiz.netSonda Lambda sem pulso? → Verificar trilha entre pino 36 e CI correspondente. Drive da bobina travado? → Substituir CI 30023 e verificar resistência nos dissipadores. Bico sem pulso? → CI 30313 queimado. Verifique se tensão de +5V está presente no pino 13. Central com 5V mas não liga? → Pode ser falha na RAM ou no cristal oscilador.

MAPA DOS DRIVES 📚 Resumo Técnico (Tabela de CI’s de Reposição)Função CI Recomendado Observações Regulador 5V 30358 Pode superaquecer se CI de ignição em curto Bobina 425691 Duplo, um para 1–4 e outro para 2–3 Motor Marcha Lenta B58574 SMD, verificar sinais nos pinos Bicos 30313 (9824) Controle total dos 4 bicos RPM / Sonda 30311 / 30301 Sensor de rotação e detonação Relés / Eletros TLE4226G Bomba, luz, EGR, eletroventilador

MAPA DOS DRIVES

DICA DO DIA 📌 5. Tabela de Verificação por PinoPinos importantes (baseado nas imagens): Pino Função Observações 16 Controle Bicos 1 e 2 Deve estar conectado ao CI driver 17 Controle Bicos 3 e 4 Deve estar conectado ao CI driver 30 Alimentação principal Entrada +12V para regulador e processador 02/14/24 Massa da ECU / sensores Deve haver continuidade elétrica entre eles Dica do Dia - Ignição Multidrive Regulador 5V

🧩 3. Componentes Identificados na Placa (Imagem base do projeto)Letra Componente Função Técnica A EPROM de Injeção Armazena mapas de funcionamento B Processador Comanda a ECU e lógica de funcionamento C Regulador de 5V Alimentação dos sensores D Driver Bicos 3–4 Acionamento dos bicos injetores E Driver Bicos 1–2 Acionamento dos bicos injetores F Disparo da Bobina Sinal de pulso para ignição G Controle da Bobina Estágio de potência da ignição H At. Marcha Lenta / Bomba Acionamento via CI multidrive

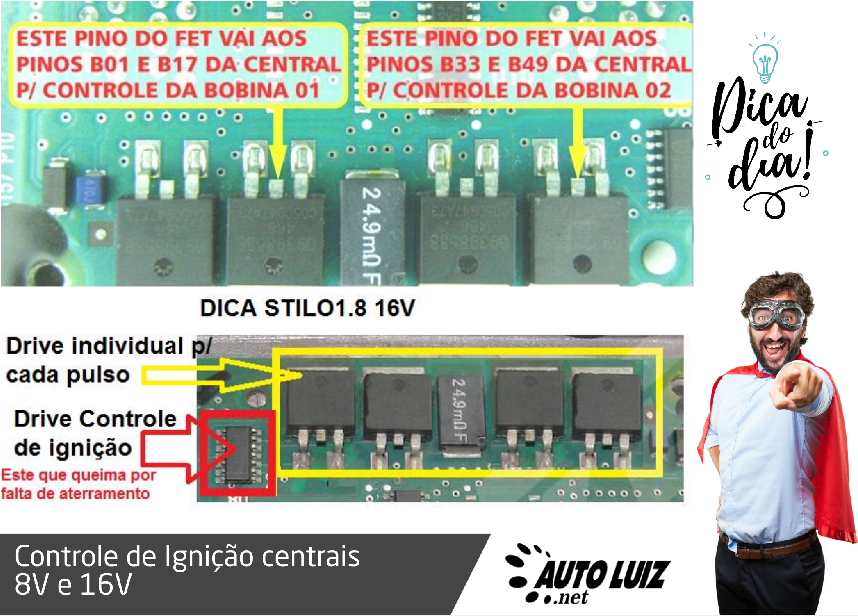

DICA DO DIA

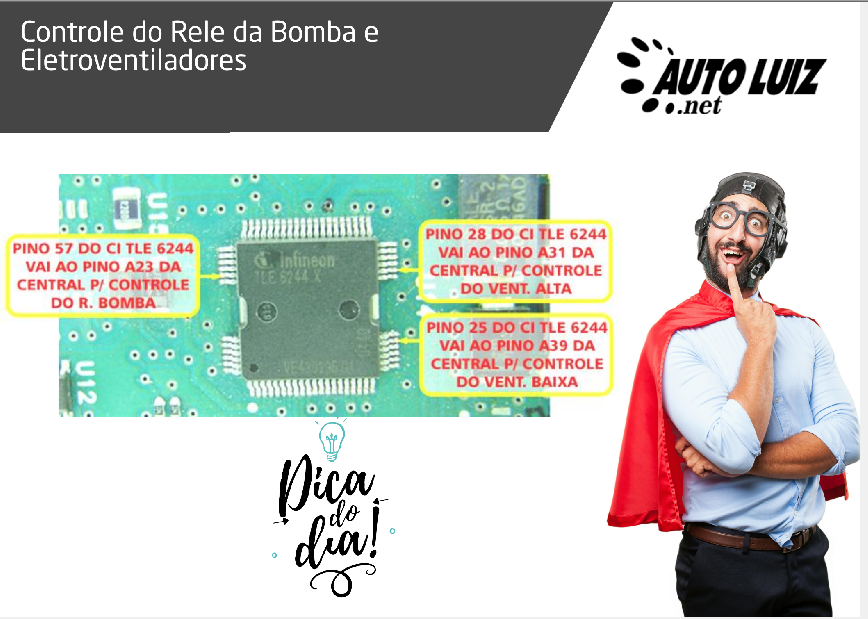

DICA DO DIA

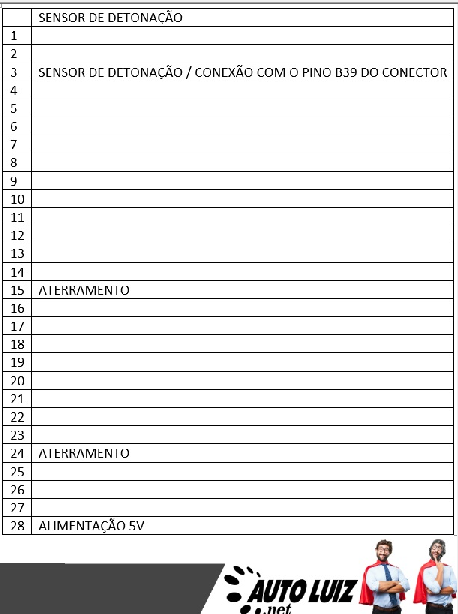

DICA DO DIA

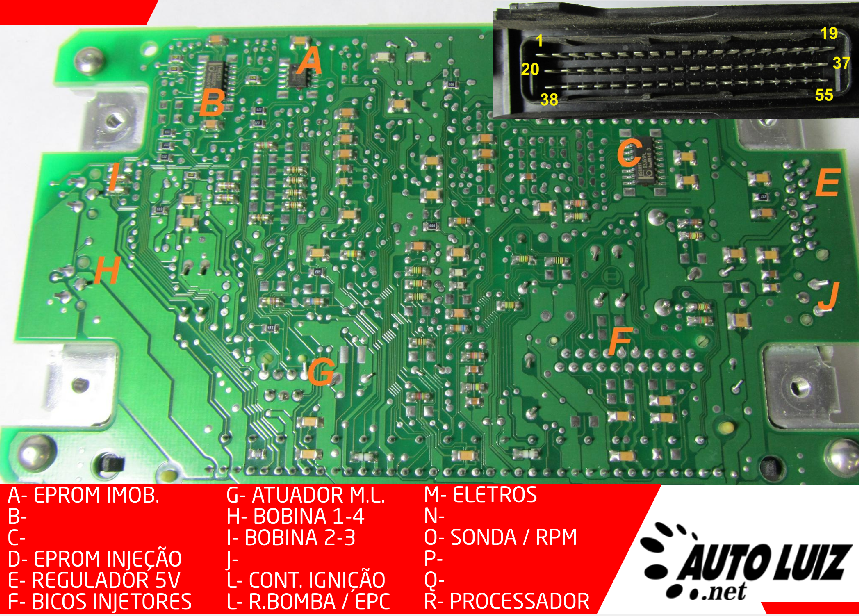

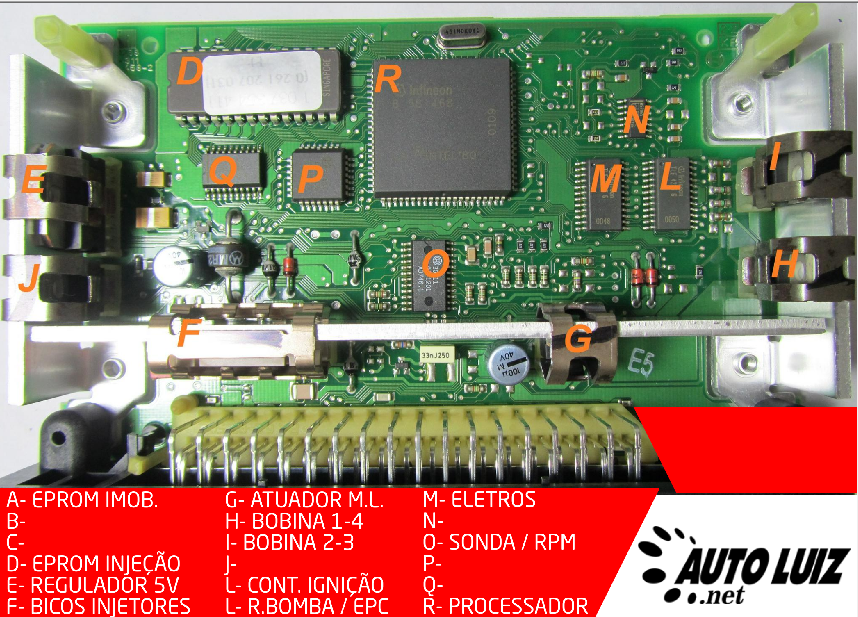

📌 4. Mapeamento Interno – Componentes Identificados(Imagem 1 e 2 – Frente e Verso da Placa) Letra Componente Função A Memória RAM Processamento temporário de dados B EPROM Injeção Armazena o mapa de injeção C Processador Principal Comanda todas as funções D Relé Principal Alimenta os circuitos internos da ECU E Multidrive Controle de bicos, relé, motor de passo F Regulador de 5V (30191) Fornece alimentação estável para sensores G Canister / At. Marcha L Controle de emissão e marcha lenta H CI Bobina de Ignição Disparo e controle do primário da bobina I Conversor de RPM Interpreta sinal do sensor de rotação

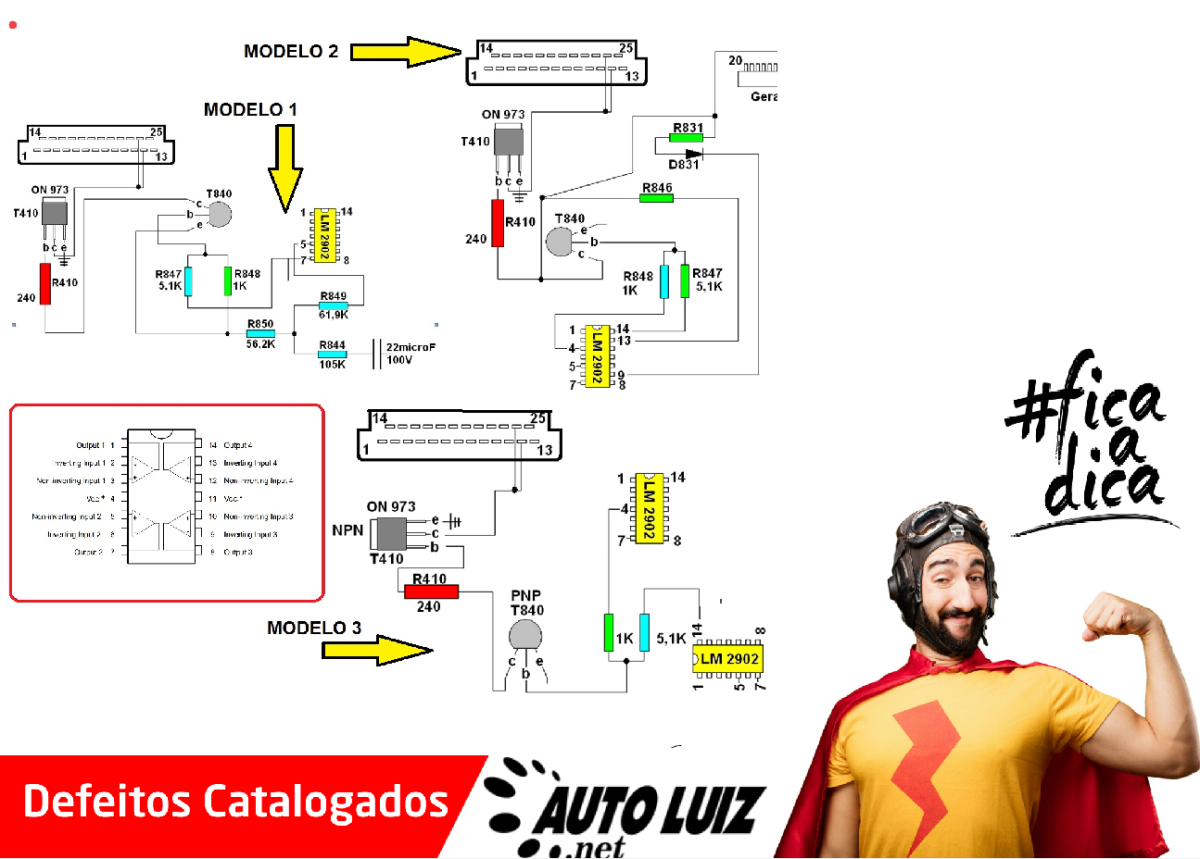

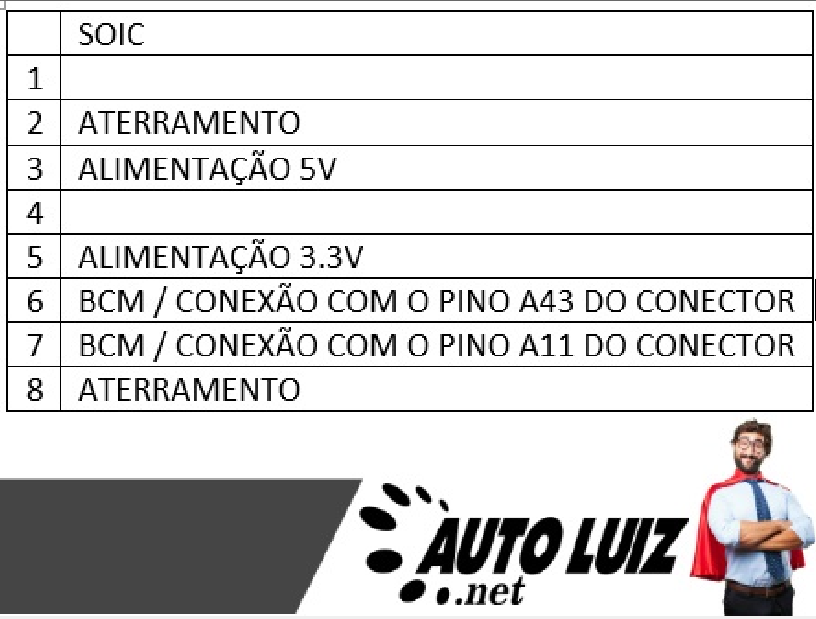

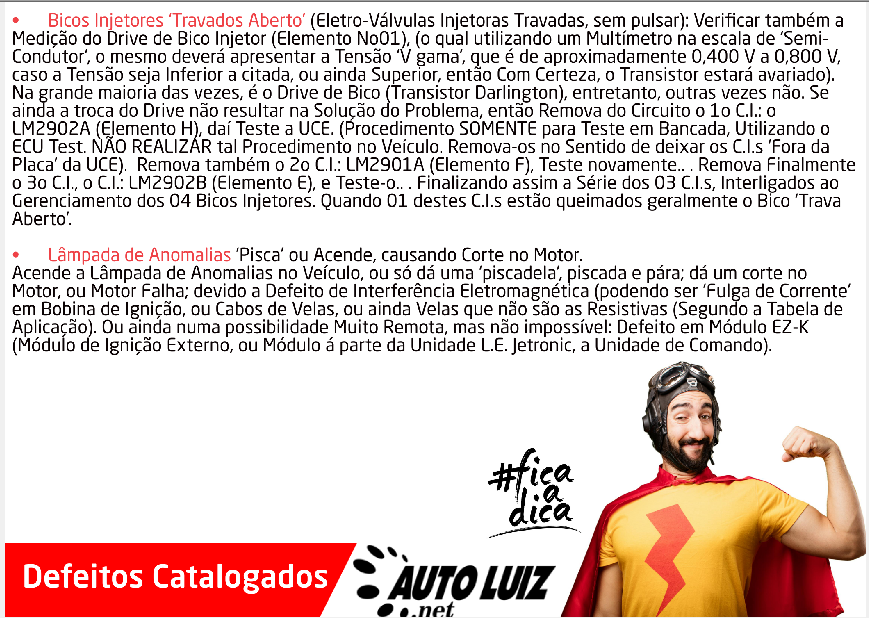

Dicas e Defeitos catalogados

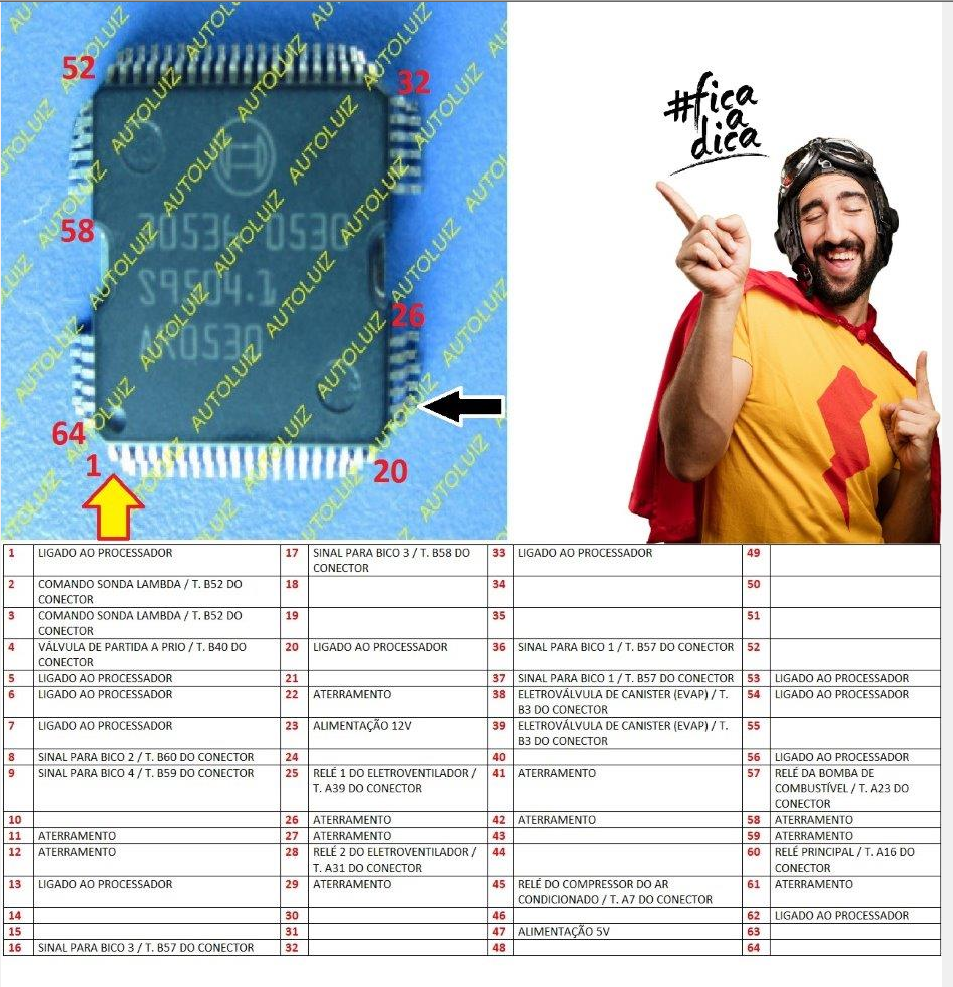

MAPA DOS DRIVES

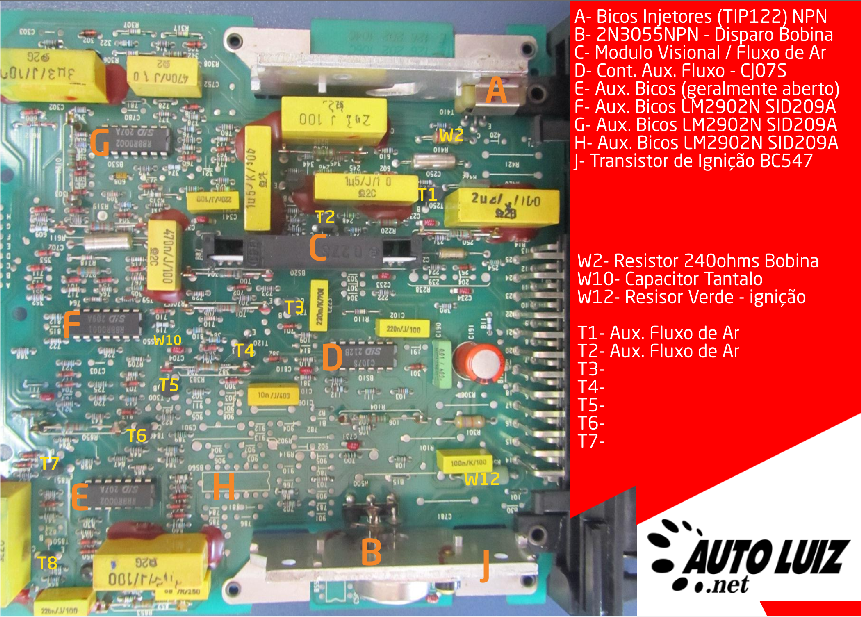

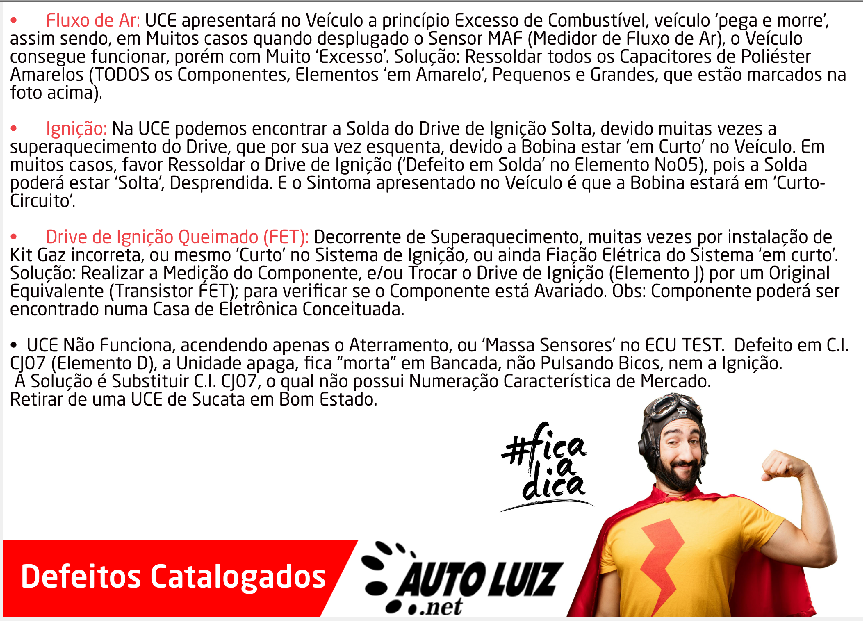

🛠️ DETALHES DE COMPONENTESLetra Componente Função A TIP122 NPN Bico injetor B 2N3055PNP Disparo bobina C Módulo de fluxo (visual) Entrada de fluxo de ar D CJ07 Controle de fluxo E LM2902B Bicos F LM2901A Bicos G LM2902N Bicos H LM2902A Bicos I BC547 Transistor de ignição J FET Marelli Drive de ignição W2 240Ω Resistor bobina W10 Capacitor Tântalo Estabilização W12 Resistor Verde Pulso ignição

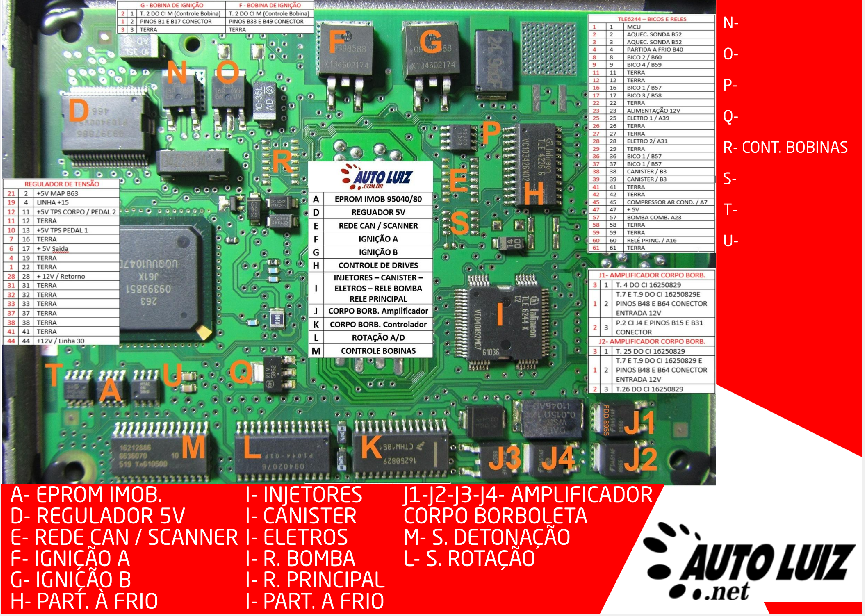

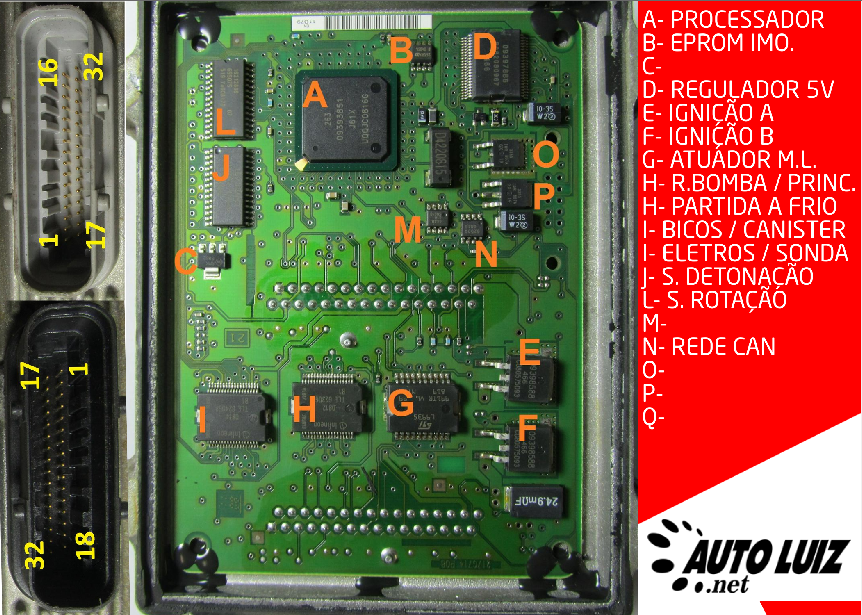

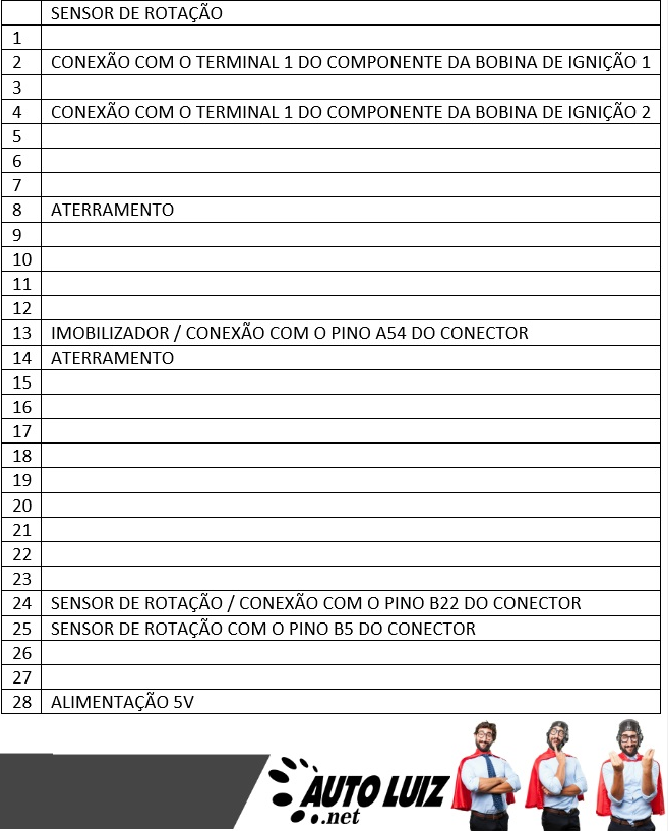

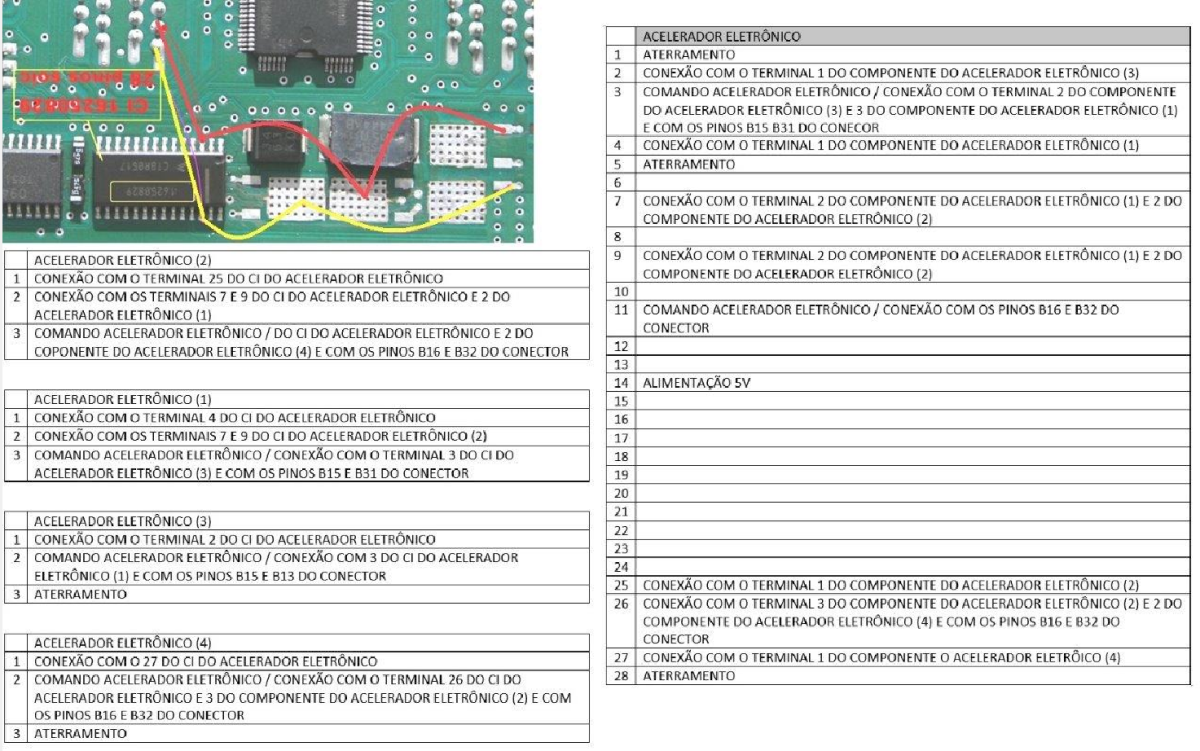

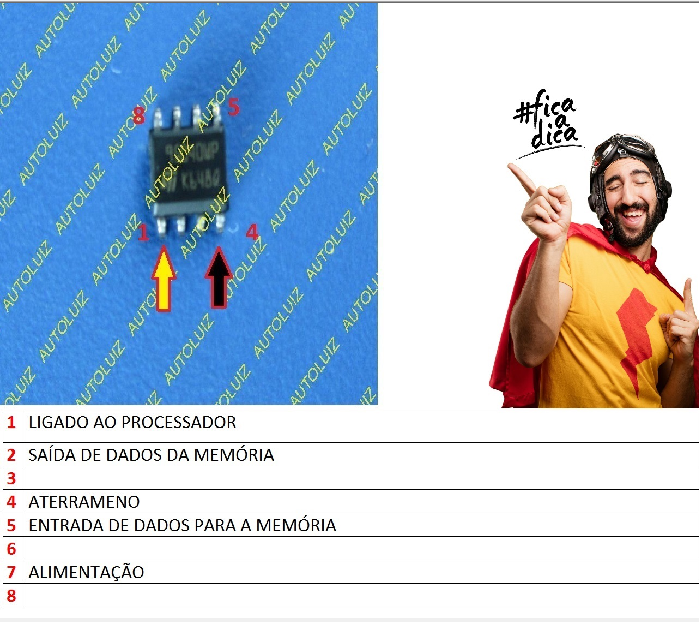

🔧 1. Identificação da ECU e AplicaçõesA ECU Multec HSFI é uma das mais completas da GM, equipada com múltiplos CI’s de controle dedicados ao gerenciamento de ignição, injeção sequencial, motor de passo, relés e sensores. Muito aplicada na linha 1.4/1.8 flexpower da GM entre 2005 e 2012. 🔍 2. Componentes e Funções TécnicasLetra Componente Função A EEPROM Imobilizador 95040 Armazena o código da chave B Regulador de 5V – 09397886 Fonte lógica da ECU e sensores C Rede CAN / Scanner Comunicação com o BCM e o scanner D Controle de Drives (TLE6244) Bicos, canister, eletros, bomba e relé principal E Ignição A – 09398588 Acionamento da Bobina 1 F Ignição B – 09398588 Acionamento da Bobina 2 G Amplificador do Corpo de Borboleta – 16250829 Controle PWM das malhas da borboleta H Corpo Borboleta (atuador) – 16250829 Recebe os sinais do amplificador I Sensor de Rotação Gera sinal de referência para ignição/injeção J Controle das Bobinas Comutação para os transistores de ignição K Sensor de Detonação Identifica pré-detonação L Multidrive (TLE6244) PWM, ventiladores, bomba, canister, bicos M Cristal de clock – D4220543 Oscilador do sistema principal N Conexões dos Relés e Sondas Distribuição lógica dos comandos

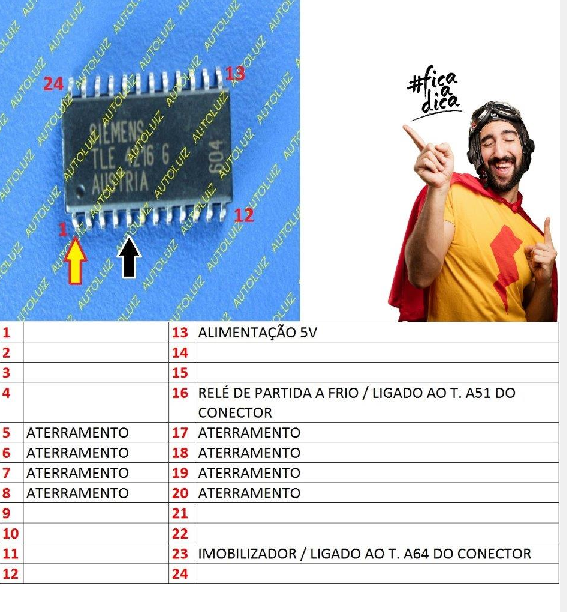

ci

CI's para Reposição:
