Possamai

Valeo V42 🧠 VISÃO GERAL Destacamos as áreas A, B, C e D para ignição. A região central abriga o processador R4F70580SV, que se comunica com todos os periféricos da ECU. Abaixo do processador, temos o regulador 5V (42740V3). No canto inferior esquerdo, encontramos o drive de partida a frio VND7N. A área superior contém os circuitos do atuador de borboleta eletrônica, comandados pelo TLE7209. E ao lado, identificamos a EEPROM 95640, usada para armazenar o código do imobilizador.

S3000

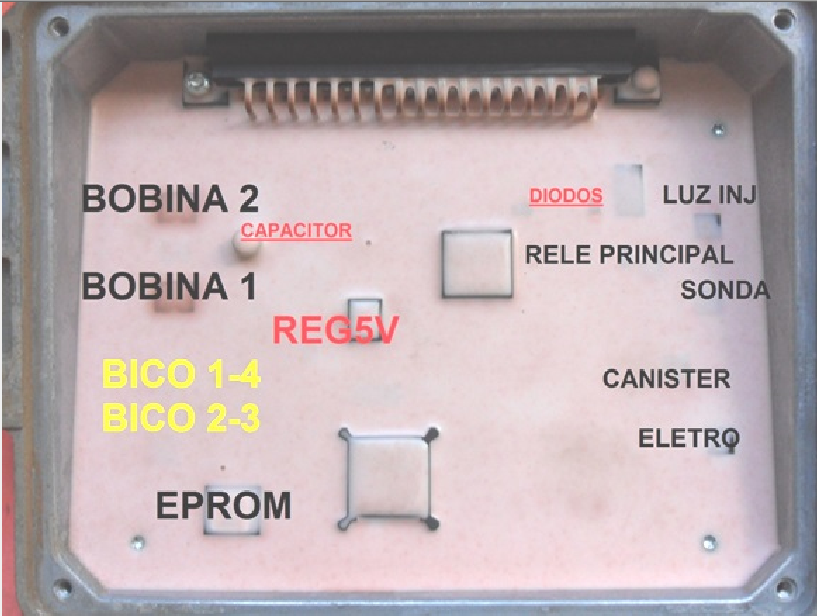

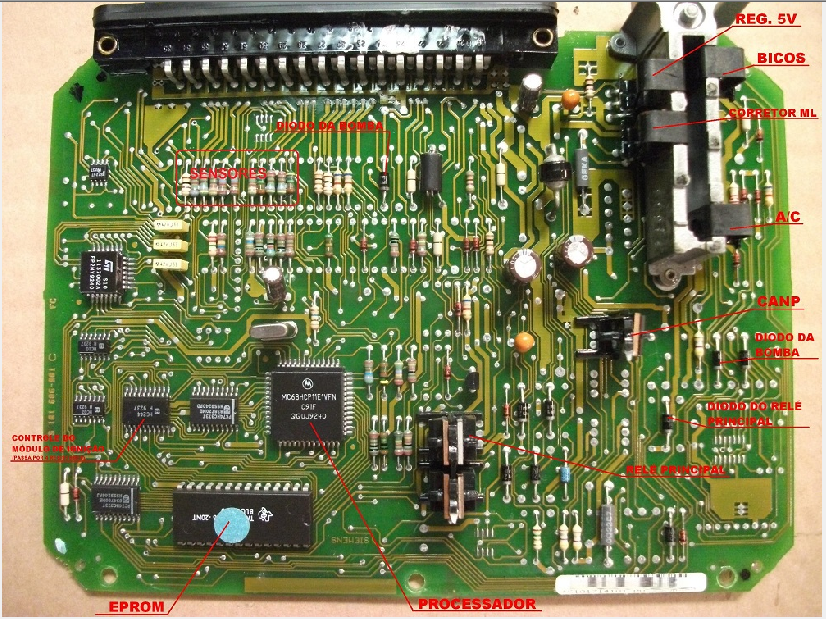

Siemens Safir 1 / 35 vias Twingo

Siemens Fenix 5

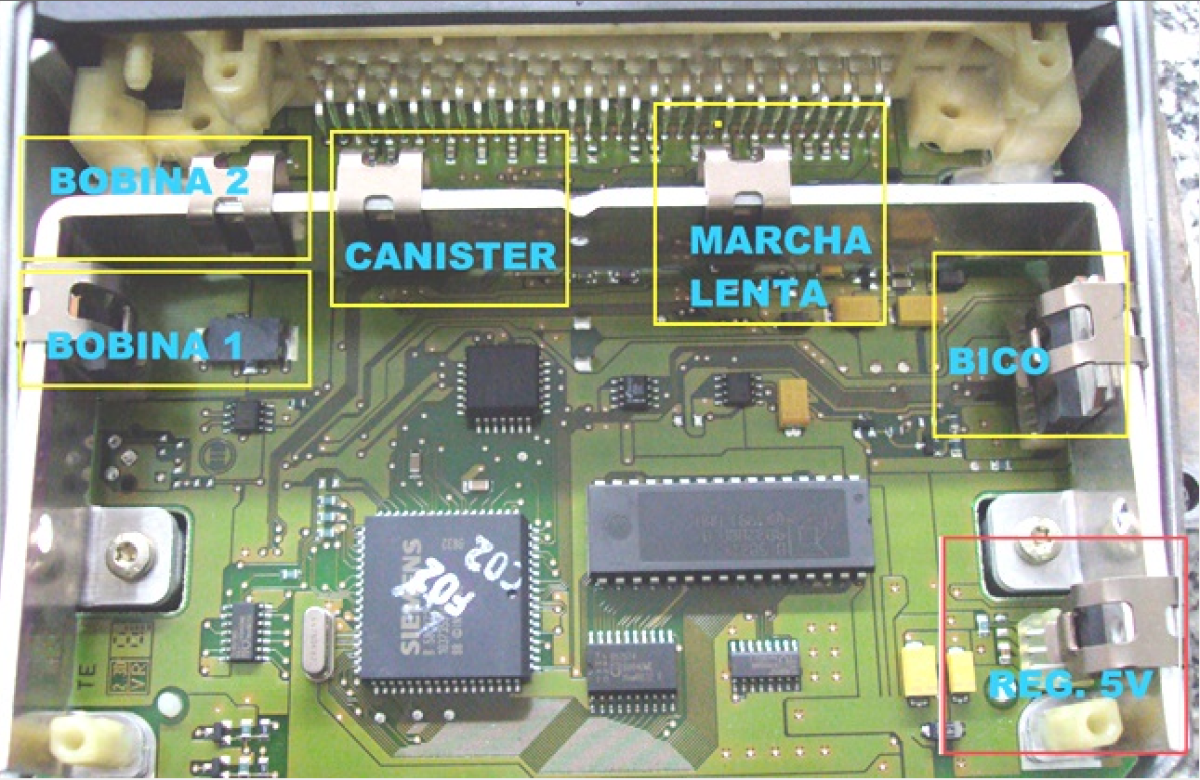

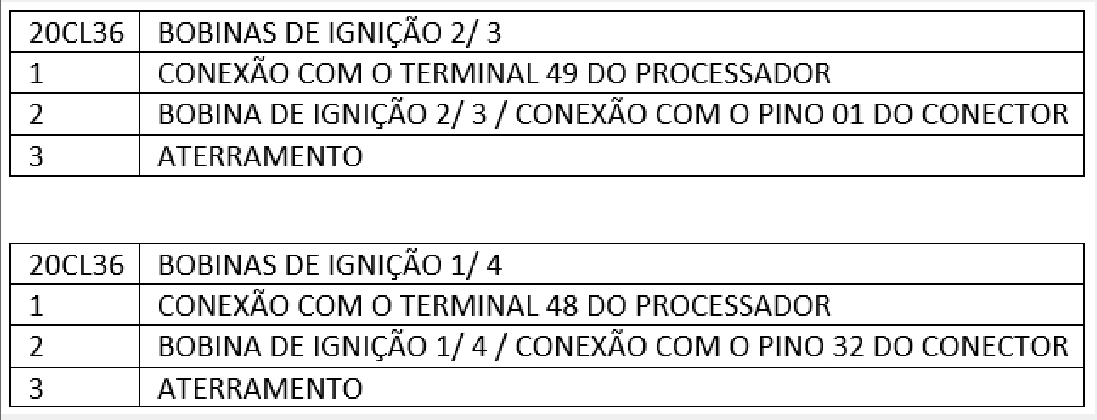

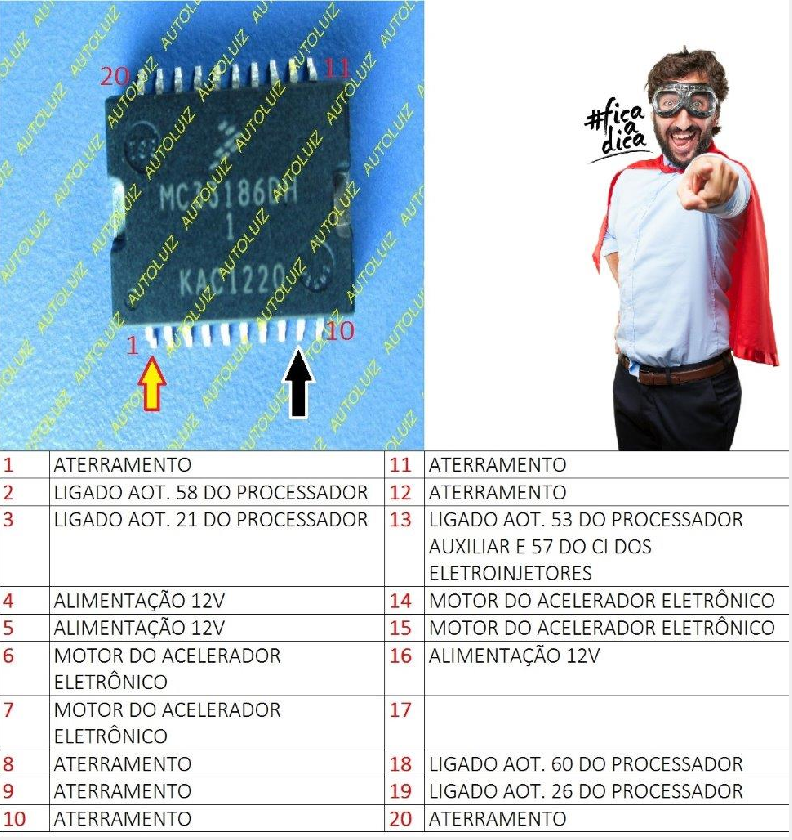

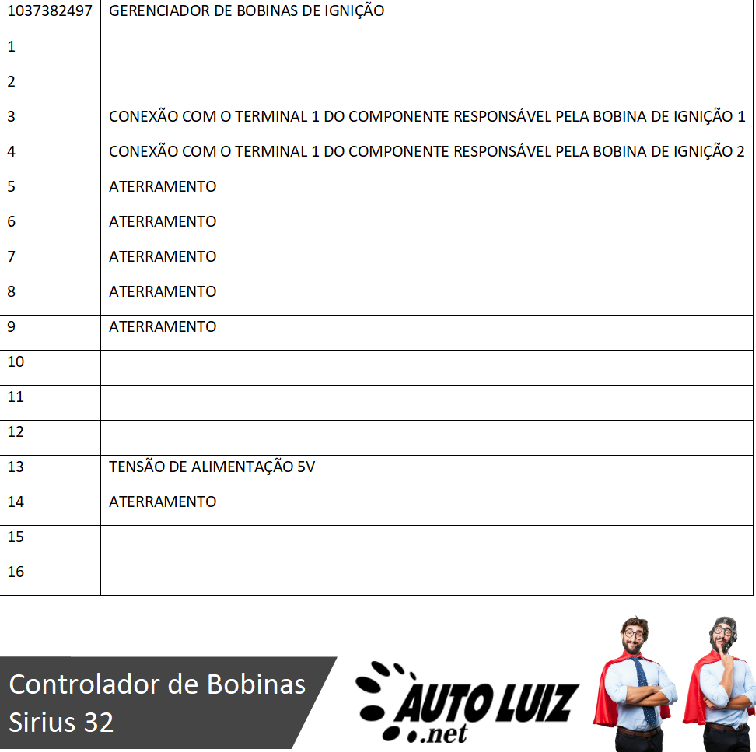

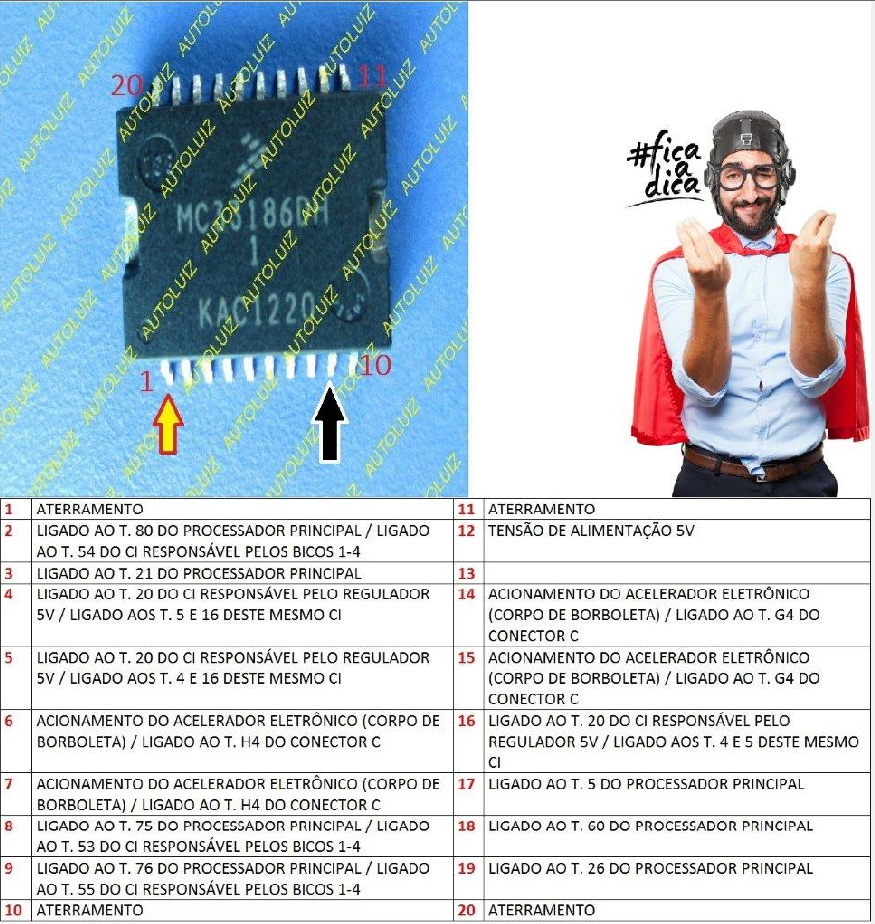

Siemens Sirius 3132 📊 Tabela Resumo de CIs e FunçõesCI / Componente Função Posição (Letra ou Região) Infineon (A) Processador A 29F200 EPROM N ST95040 EEPROM Immo T L4947 Regulador de 5V D MC33186 Motor borboleta B TY94084FB Driver bicos/canister E 20CL36 Transistores bobina G / H CI de relés Rele principal/eletros C Comparador Conversor sinal R

Siemens Fenix 3

Siemens Sirius 3134

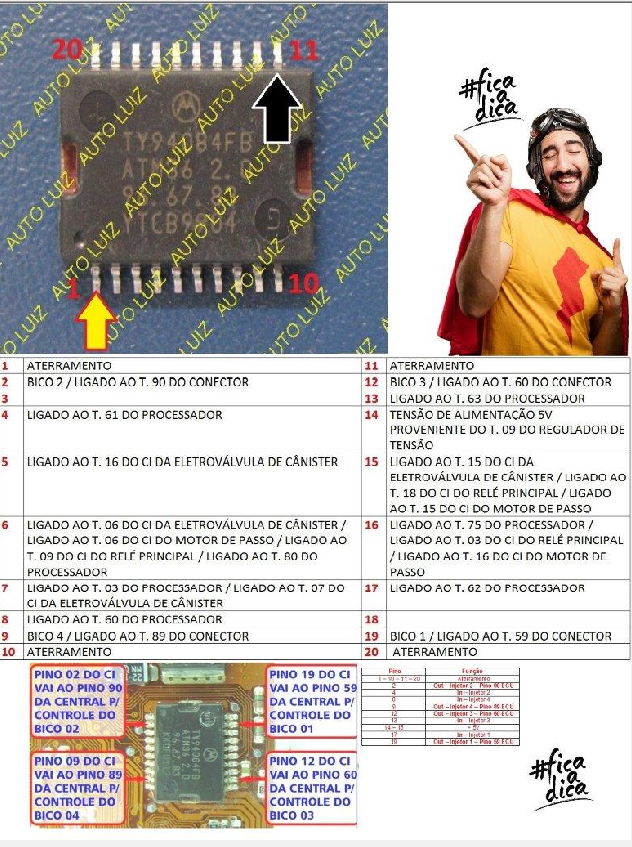

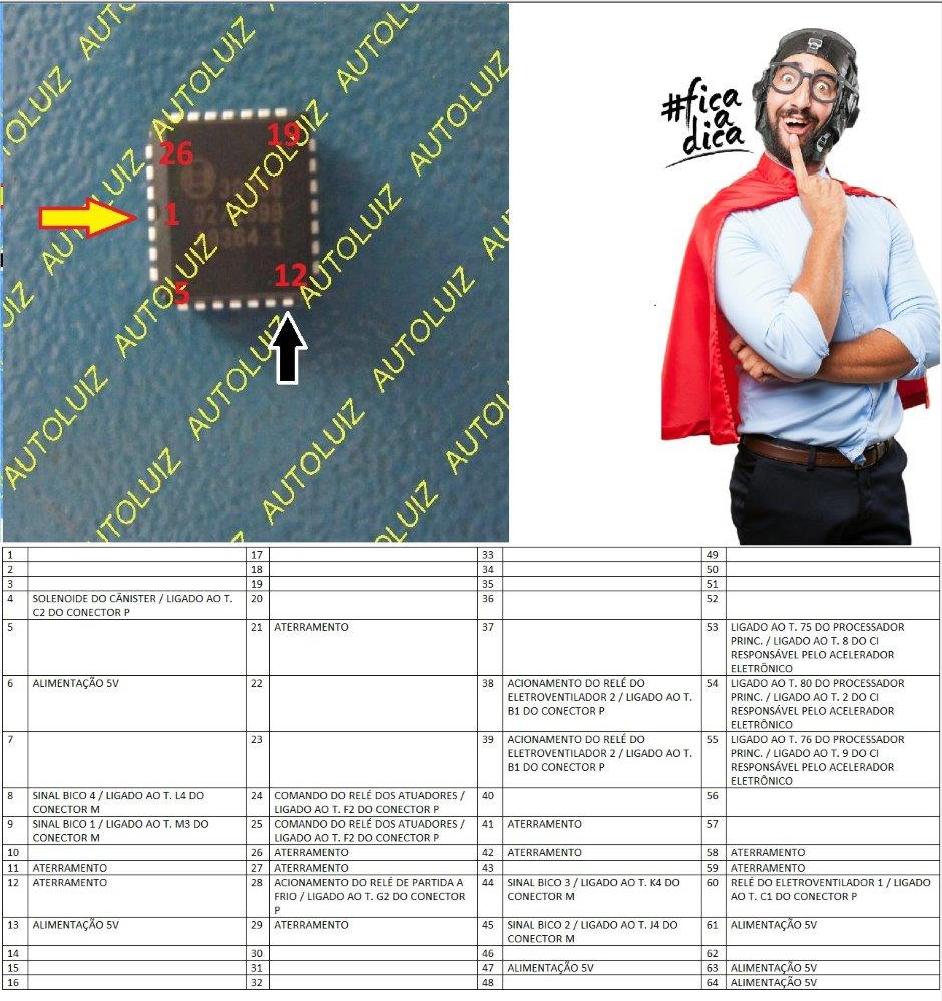

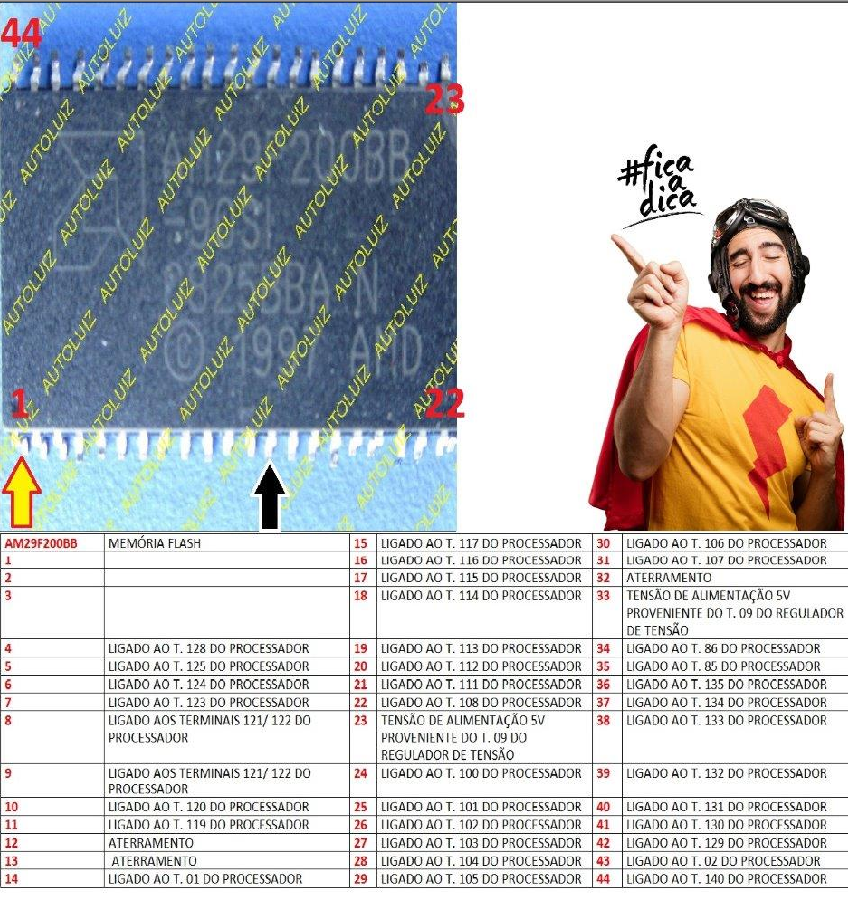

⚠️ DEFEITOS COMUNS E SINTOMASSintoma Causa Provável CI Envolvido ECU sem comunicação Falha no 5V TY94086FB Motor não injeta Falha nos canais 2 ou 3 TY94084FB Motor não acelera Falha no motor de passo ST50160 Sem acionamento da bomba CI de relé danificado ATM35B Centelha em apenas uma bobina CI 20CL36 queimado 20CL36 Regravação sem sucesso Memória AM29F200BB corrompida —

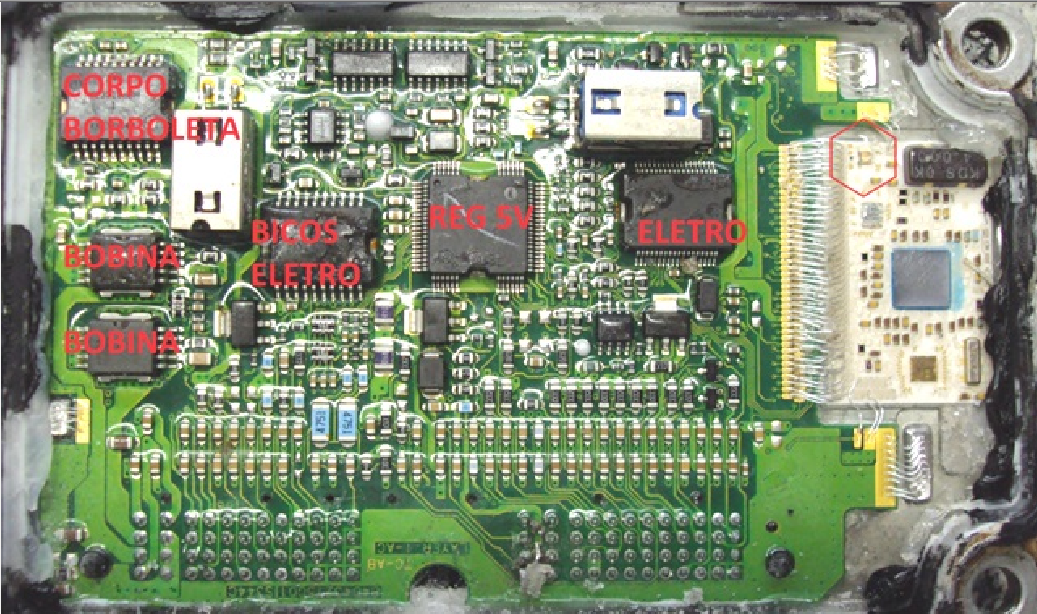

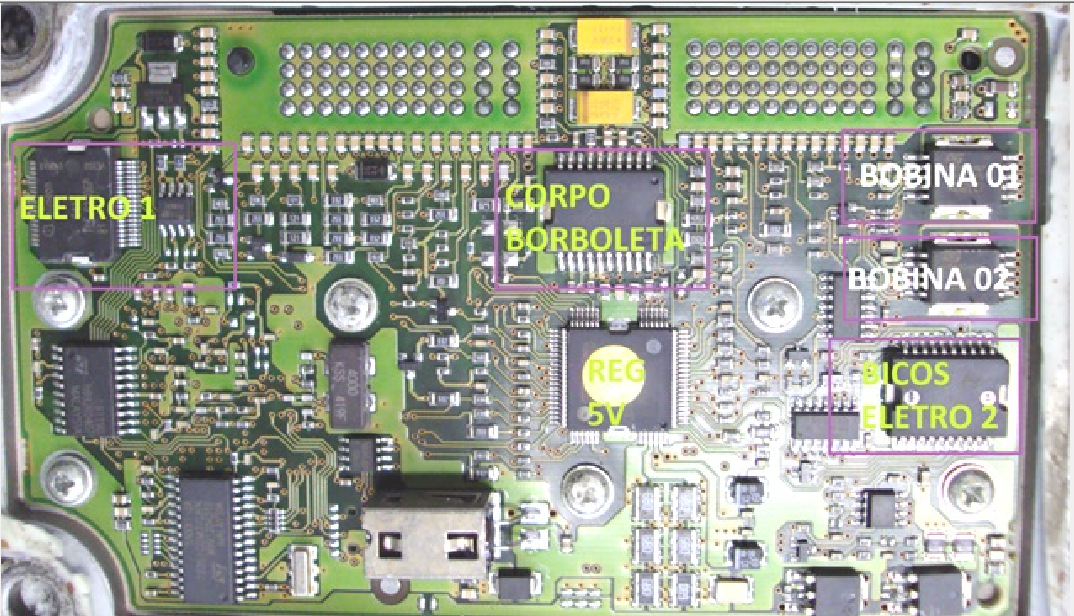

📍 IDENTIFICAÇÃO DE COMPONENTESSetor da ECU Função CORPO BORBOLETA Controle do atuador eletrônico do corpo (ETFA) REGULADOR 5V Alimentação dos sensores TPS, MAP, ECT, etc. BOBINA 01 / 02 Drivers das centelhas BICOS / ELETRO 2 Driver dos 4 injetores ELETRO 1 Acionamento de ventoinhas, relé da bomba, A/C

MAPA DE DRIVERS

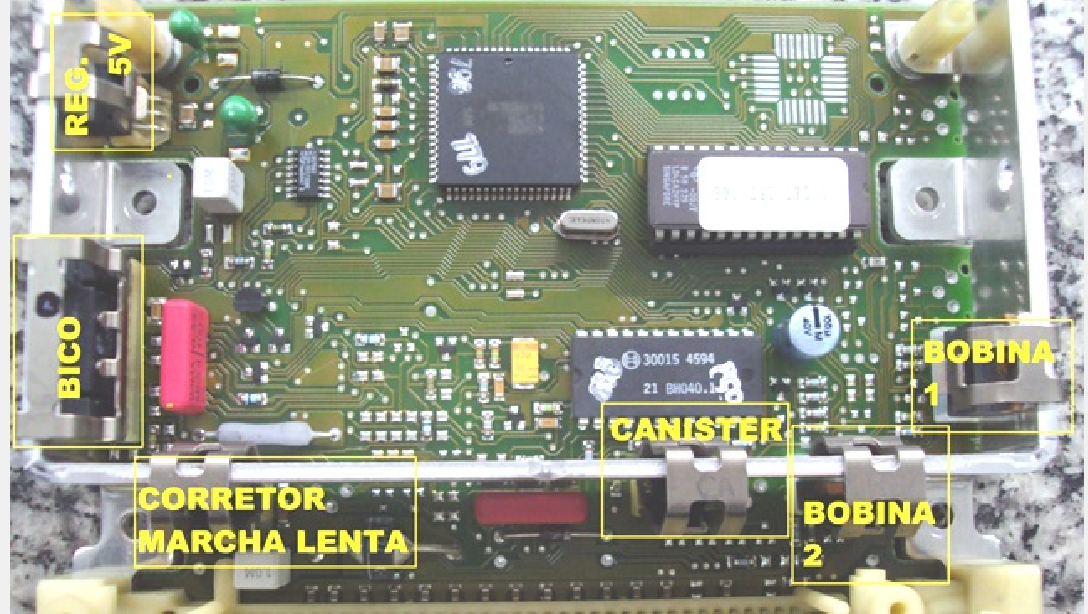

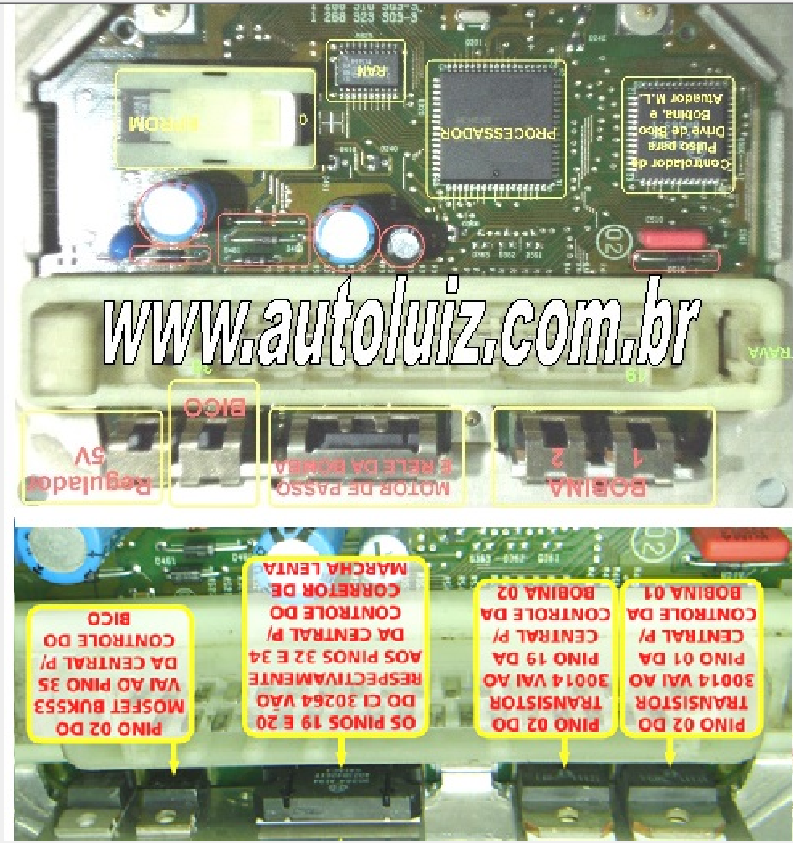

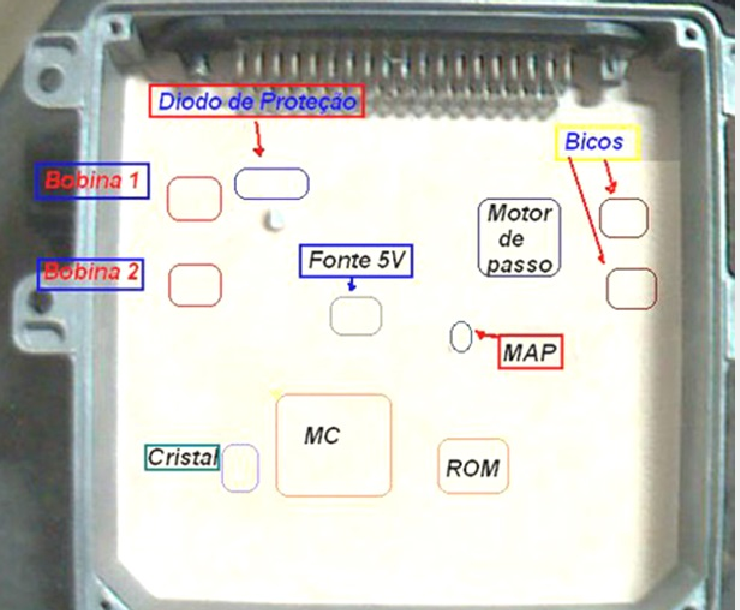

Bosch Monomotronic

INFOS

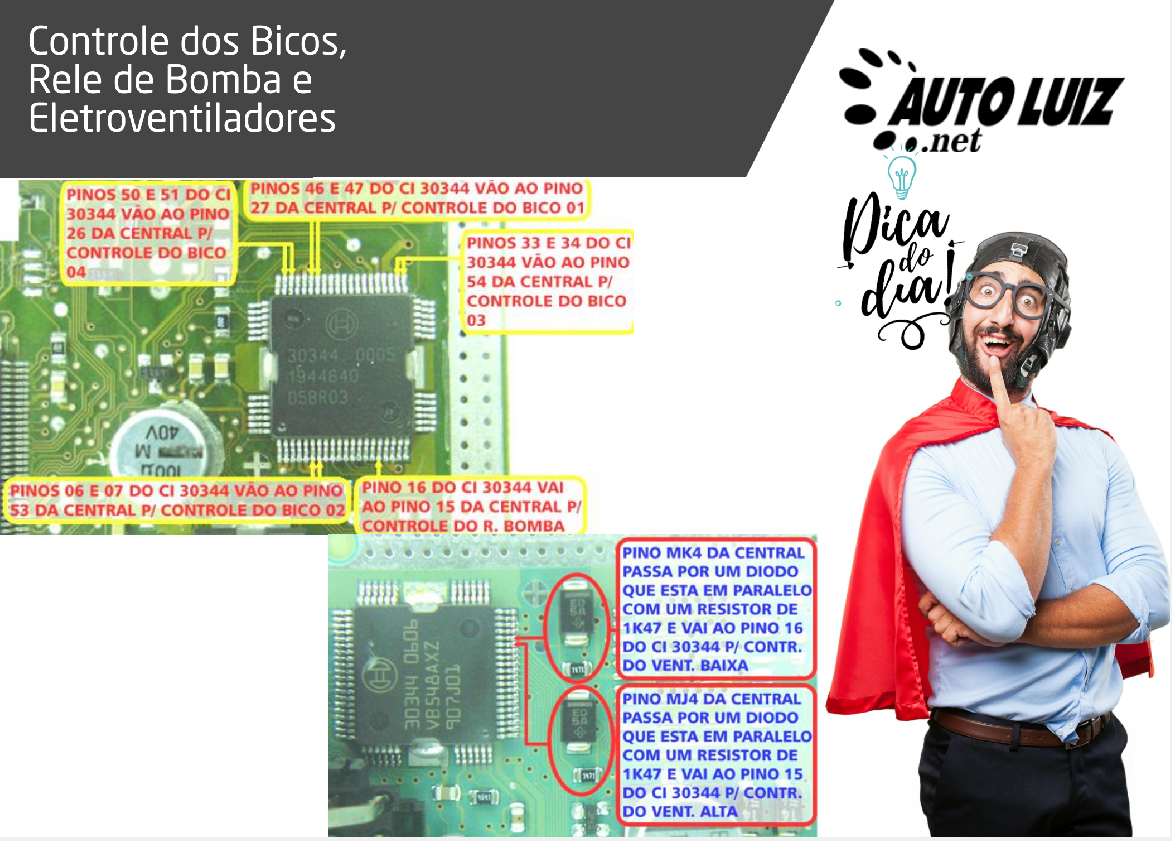

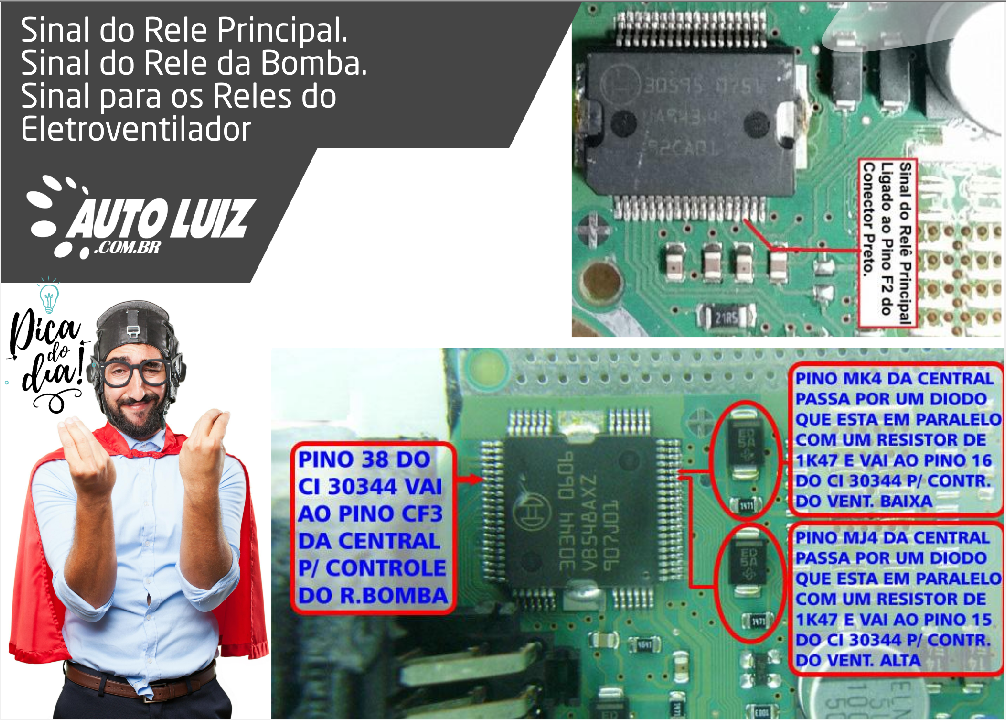

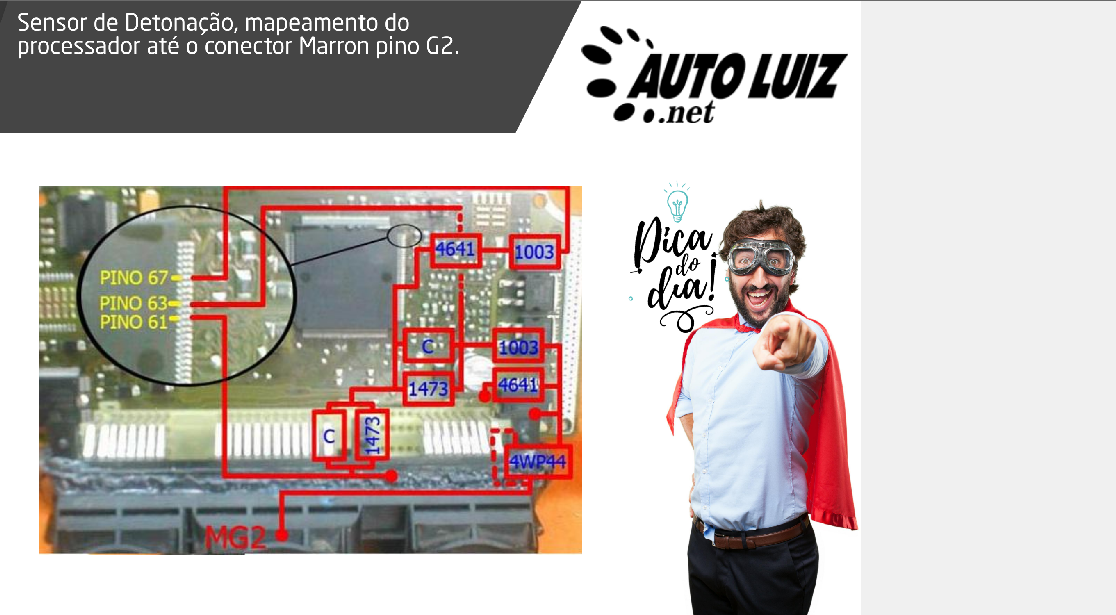

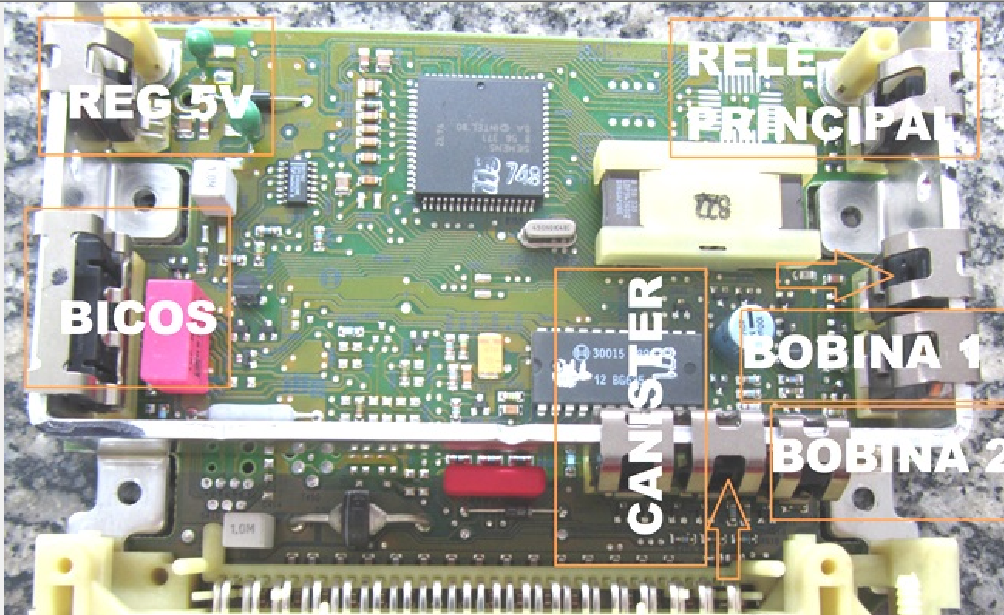

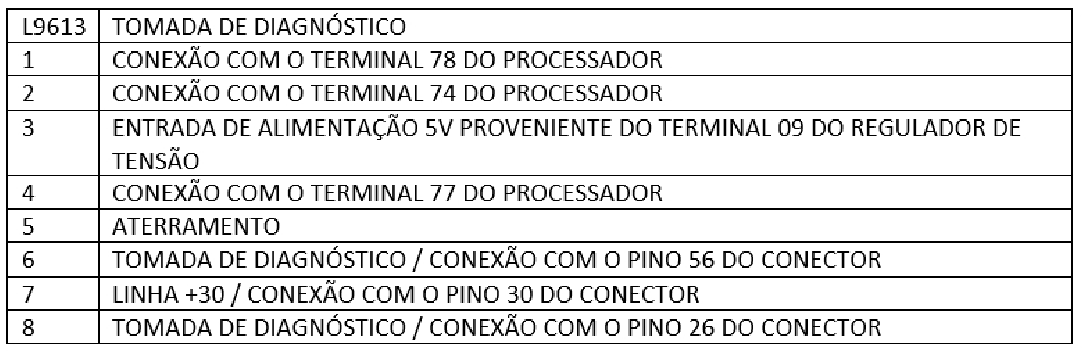

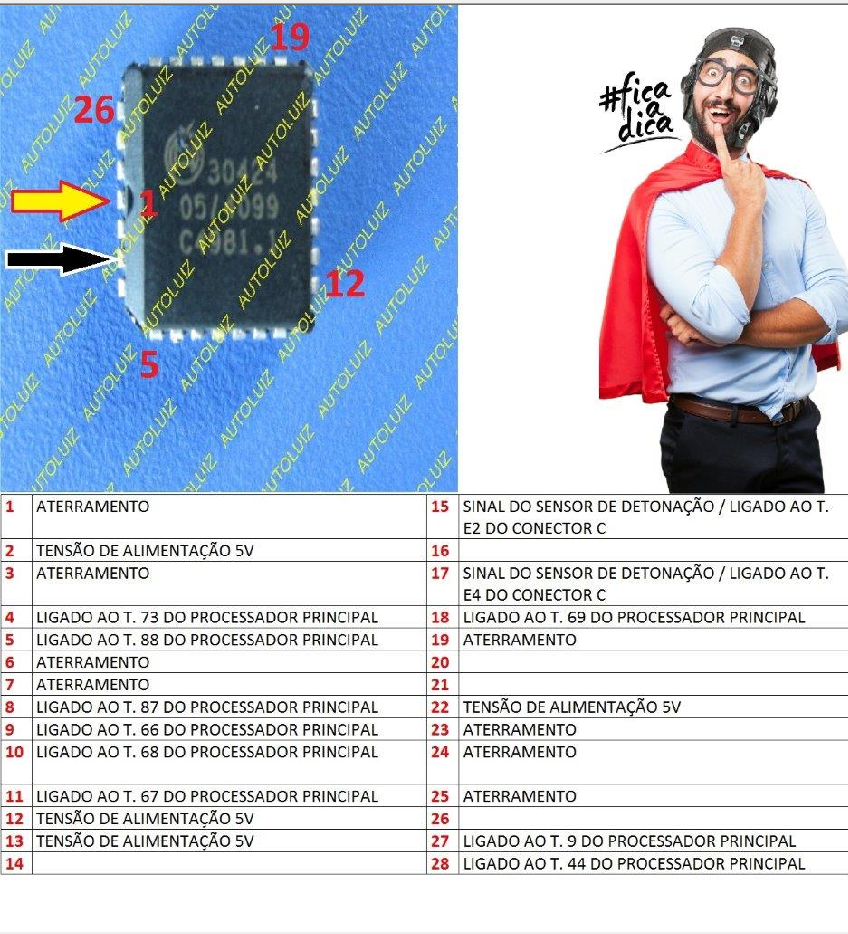

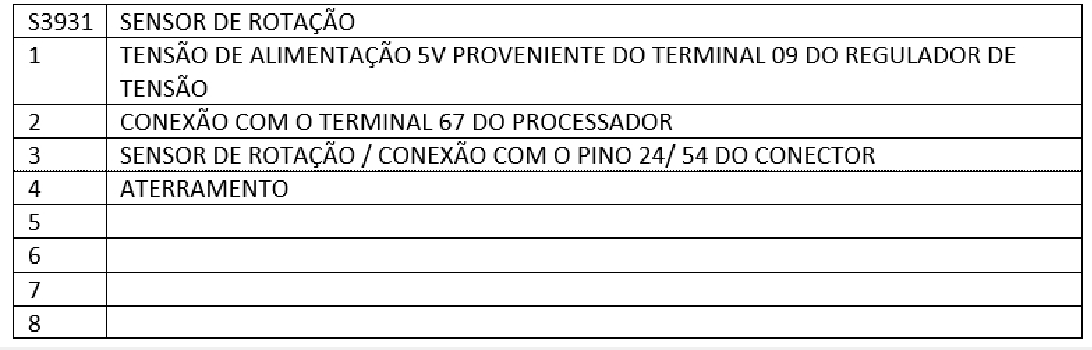

Bosch 7.2 / 7.3 🧩 Mapeamento de Componentes – Vista FrontalLetra Componente Função A Processador principal Unidade lógica e controle do sistema B Conversor TPS Conversão analógico/digital para posição de borboleta C EEPROM do imobilizador Armazena o código da chave e bloqueio de partida D Sensor de rotação Interface de captação e tratamento do sinal do sensor CKP E Sensor de detonação Amortecimento de ignição por ruído do motor F CI de marcha lenta e bomba CI 30356 – controla relé da bomba e atuadores PWM G Regulador de 5V Estabiliza a alimentação dos sensores e lógica H CI dos bicos e eletros CI 30344 – comanda bicos injetores e eletroventiladores I Transistor de ignição – bobina 1 Cilindros 1 e 4 J Transistor de ignição – bobina 2 Cilindros 2 e 3

Bosch 5.1.1

Bosch 5.1

Bosch 3.2

Bosch 3.1

Bosch 3.0

ST10F275-CEG PROCESSADOR PRINCIPAL

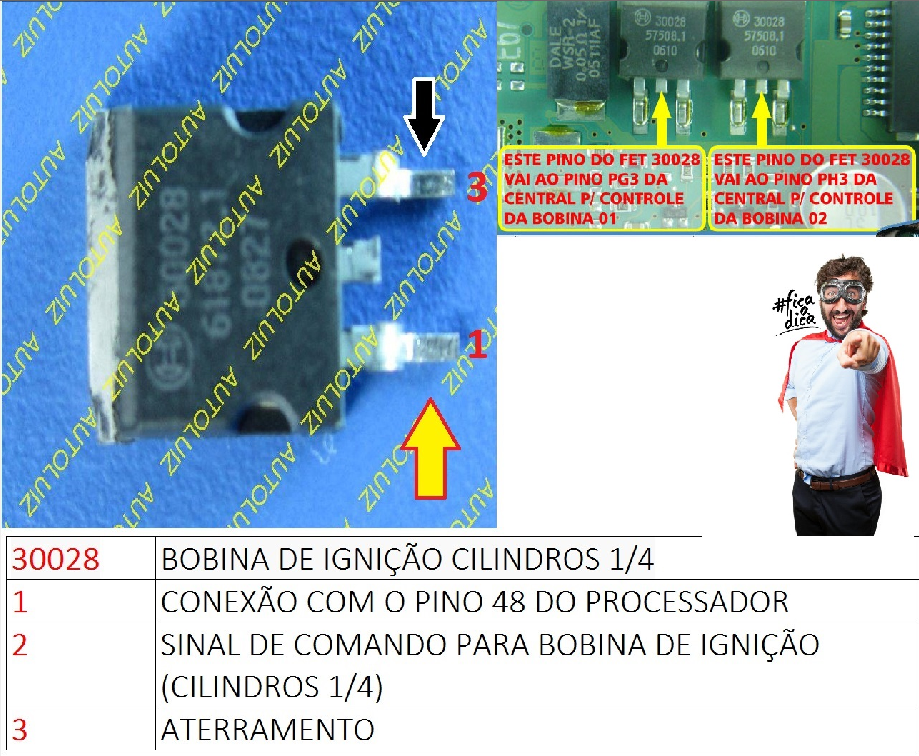

Bosch Me 7.4.9 🧩 MAPEAMENTO DE COMPONENTES – VISTA FRONTALLetra Componente Função Técnica A Processador principal Unidade lógica central – comunicação e decisões de controle B Controle da borboleta Interface do motor da borboleta eletrônica C Driver de bicos Controle sequencial dos injetores D Regulador 5V Estabiliza alimentação dos sensores e sinais lógicos E Relé principal Alimenta o circuito interno da ECU F Entrada de rotação Capta o sinal do sensor CKP G–J Drivers de bobinas Transistores TO-220 – ignição dos cilindros por pares N EEPROM do imobilizador Armazena ID da chave e dados do antifurto R Conversor de sinal Tratamento dos sinais analógicos 🔁 MAPEAMENTO TRASEIRO – RASTREAMENTO DAS ROTASLetra Componente Função Adicional L Memória Flash (EPROM inj.) Armazena os mapas de injeção M Controle da ignição Interface entre processador e drivers de bobina P Conversor de sinal Sinais de sensores analógicos como TPS/MAP Q Módulo de ventoinhas Interface para relé ou controle PWM

MAIS INFOS

🧩 Localização dos Componentes na Placa Imagem FRENTE (QFgbAj...) A: Processador B: Conversor TPS C: Regulador 5V D: Relé Principal E: Bicos e Eletros F: Borboleta Motorizada G, H: Bobinas Imagem TRASEIRA (R9Kvbj...) J: Memória Injeção I: EEPROM Imob L: Driver Corpo Borboleta M: Ventoinhas

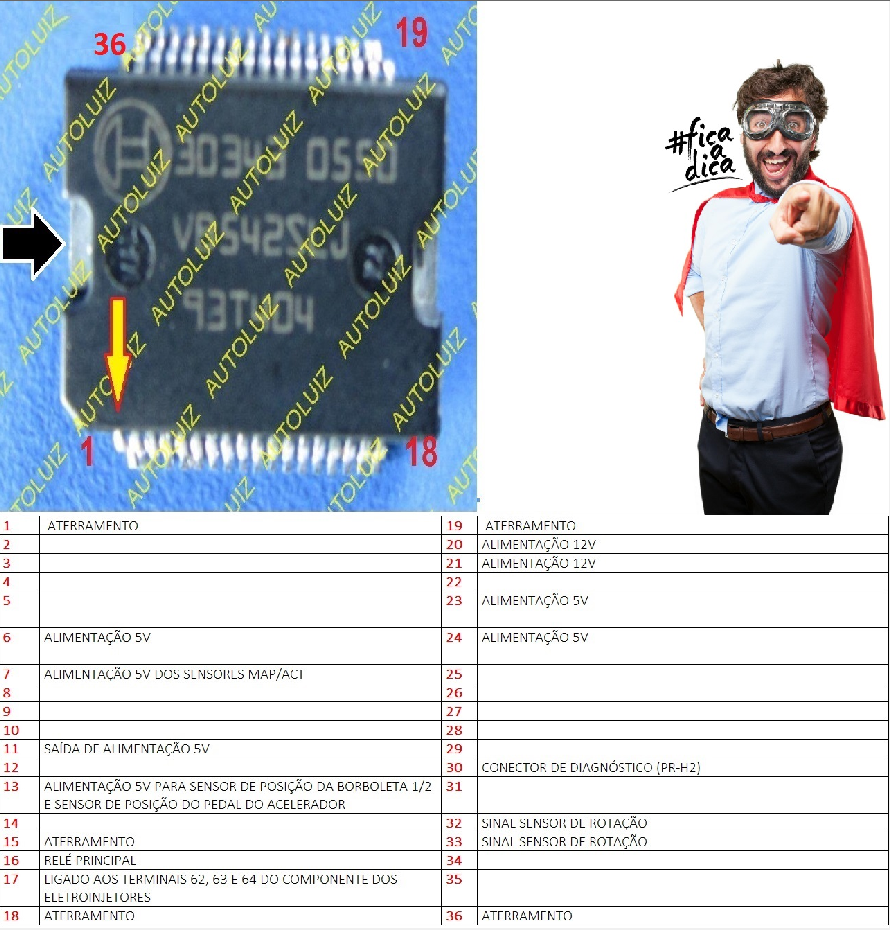

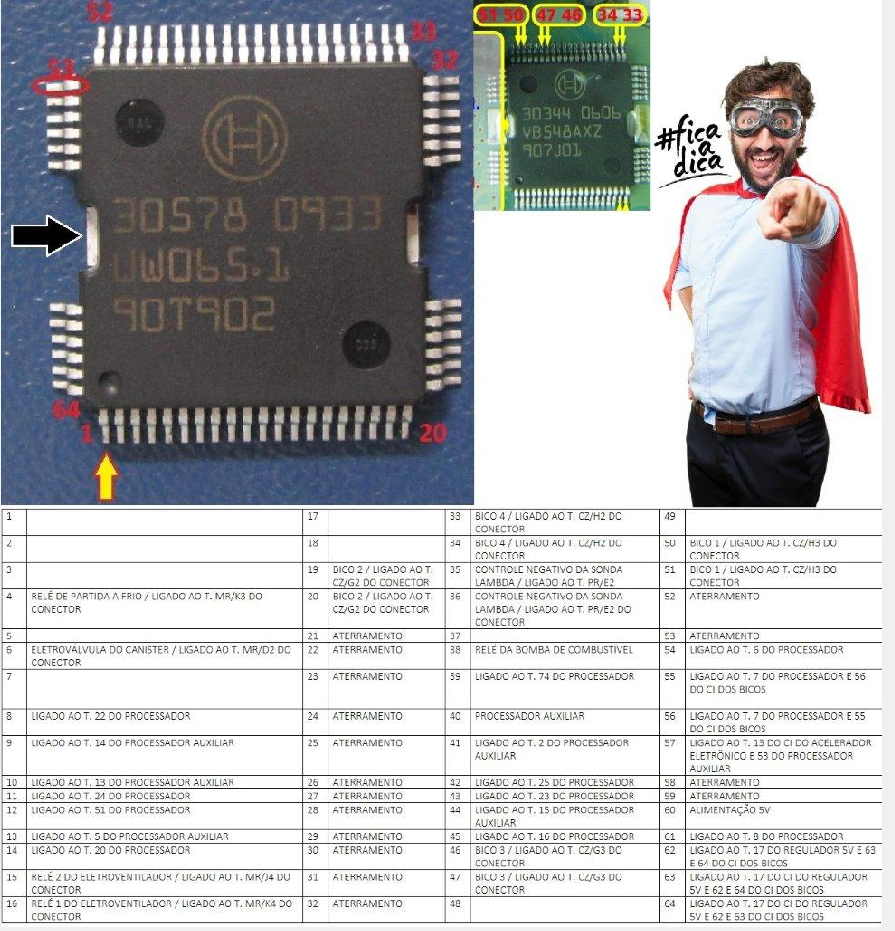

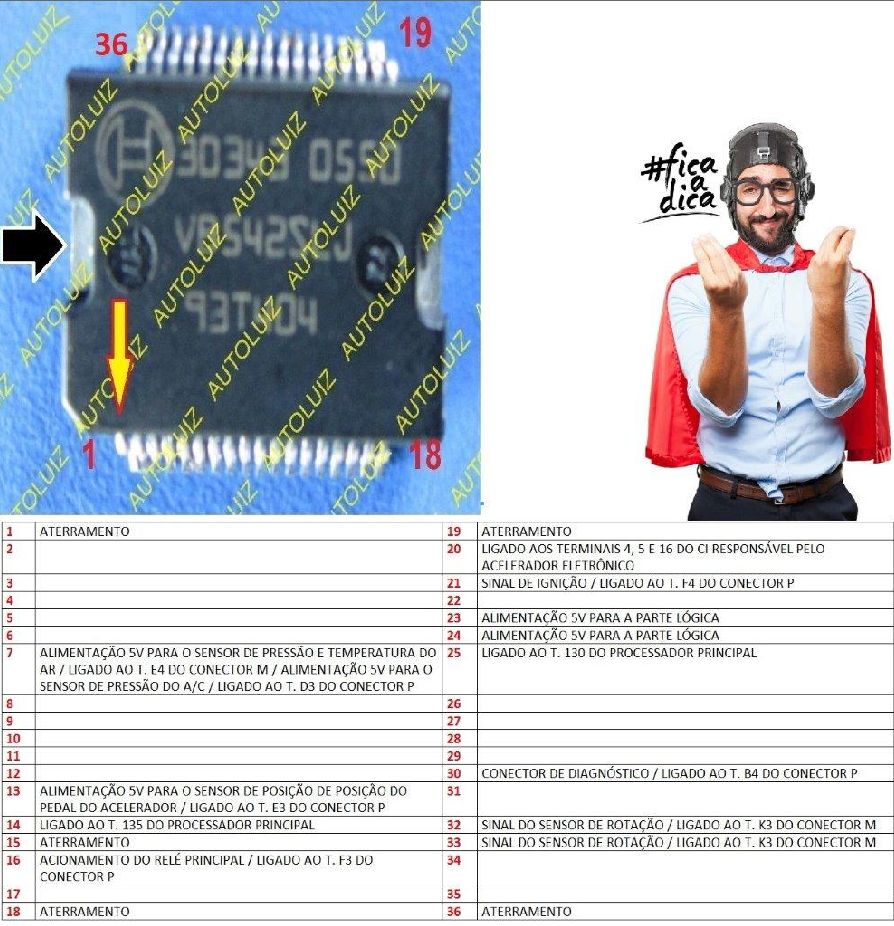

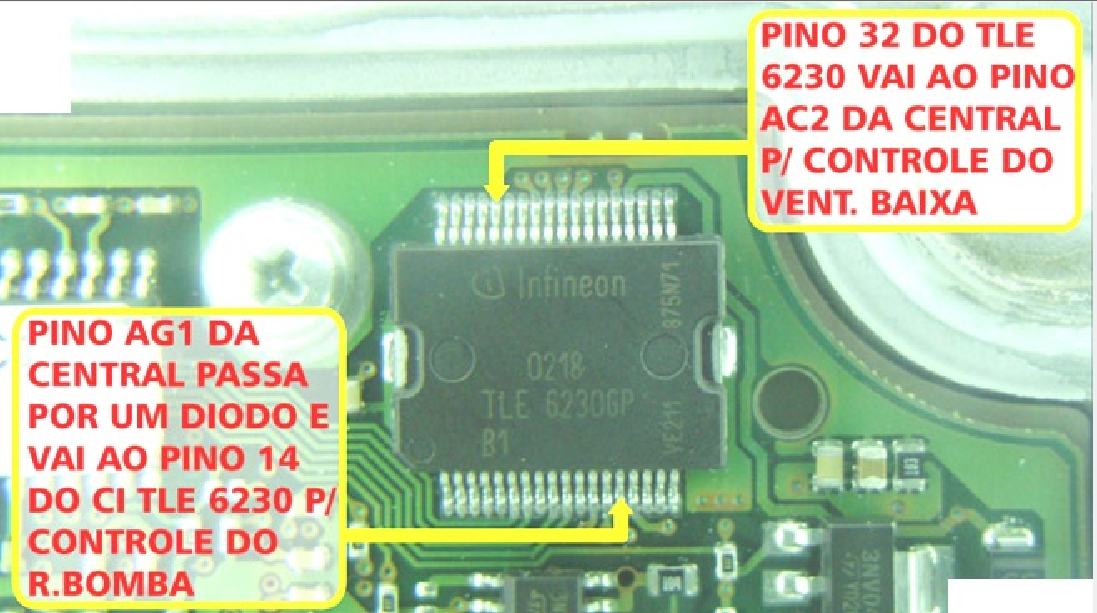

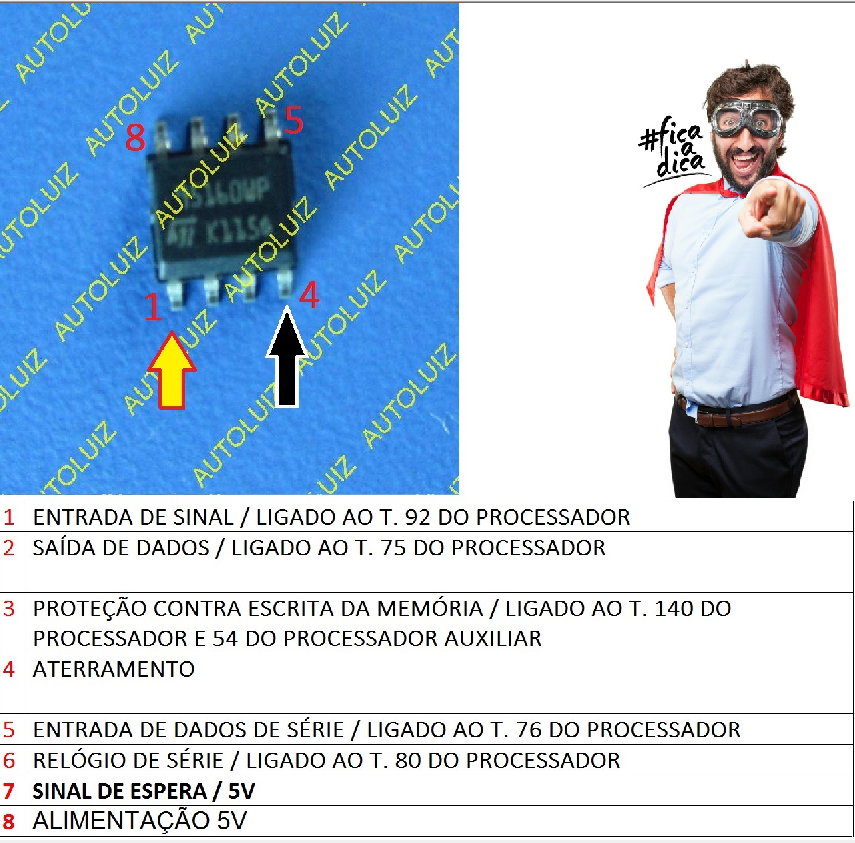

📊 Tabela Resumo – Drivers e CIsCI / Componente Função B0017 Processador principal 30380 Processador auxiliar 30343 / 30402 / 30606 Reguladores de 5V 30578 / 30621 / 30614 / 30639 Multidrivers (relé, bomba, ventoinha) 30348 Controle do motor da borboleta MC33186 Driver de potência (PWM) 95160 EEPROM do imobilizador B58944 Interface com memória do immo e processador

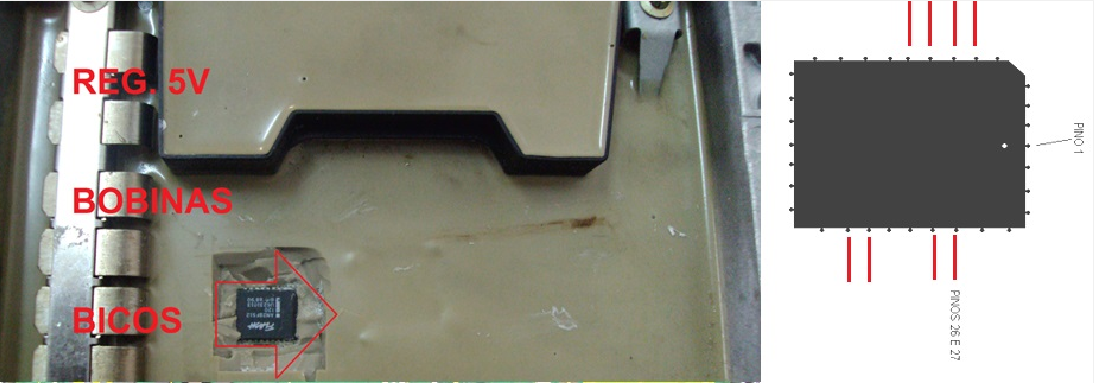

Sagem SL96

VERSAO 2
