📌 4. Mapeamento Interno – Componentes Identificados(Imagem 1 e 2 – Frente e Verso da Placa) Letra Componente Função A Memória RAM Processamento temporário de dados B EPROM Injeção Armazena o mapa de injeção C Processador Principal Comanda todas as funções D Relé Principal Alimenta os circuitos internos da ECU E Multidrive Controle de bicos, relé, motor de passo F Regulador de 5V (30191) Fornece alimentação estável para sensores G Canister / At. Marcha L Controle de emissão e marcha lenta H CI Bobina de Ignição Disparo e controle do primário da bobina I Conversor de RPM Interpreta sinal do sensor de rotação

DICA IGNIÇÃO FOTOS AMPLIADAS

Dicas e Defeitos catalogados

Dicas e Defeitos catalogados

Dicas e Defeitos catalogados

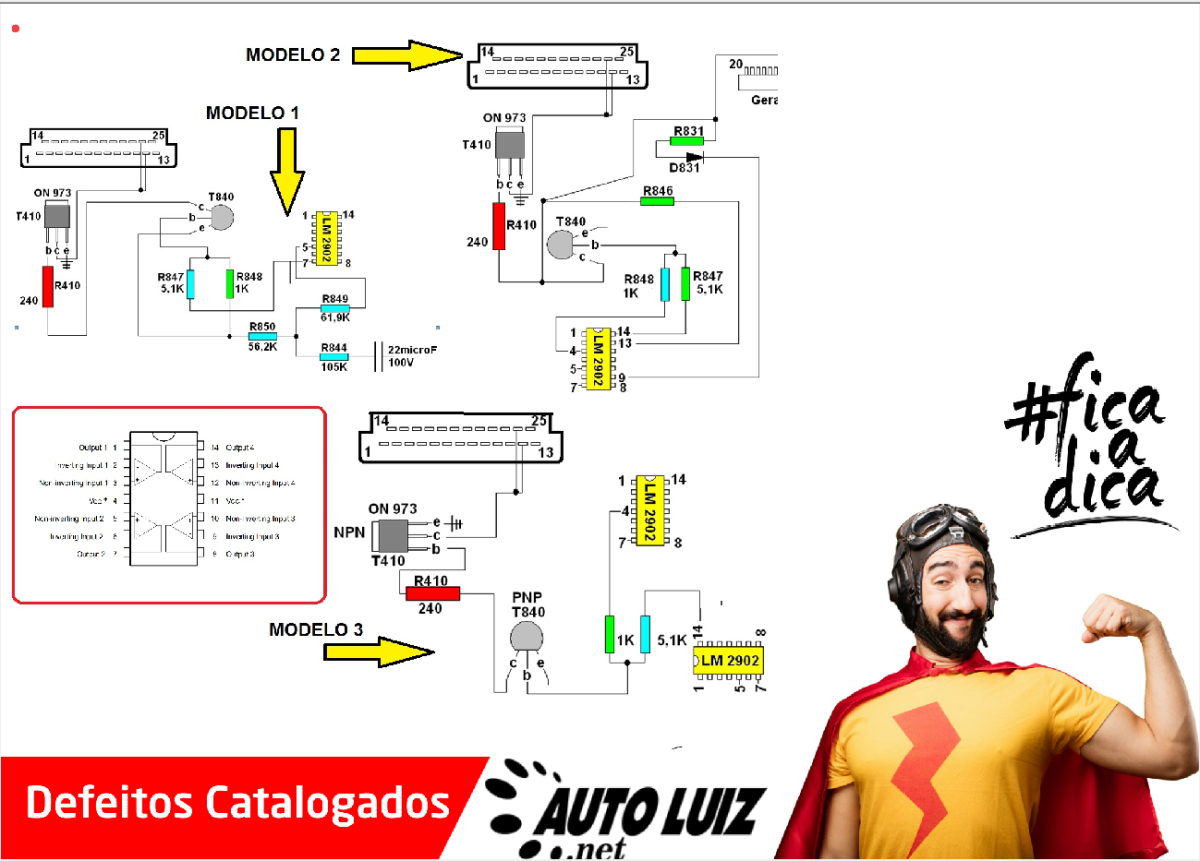

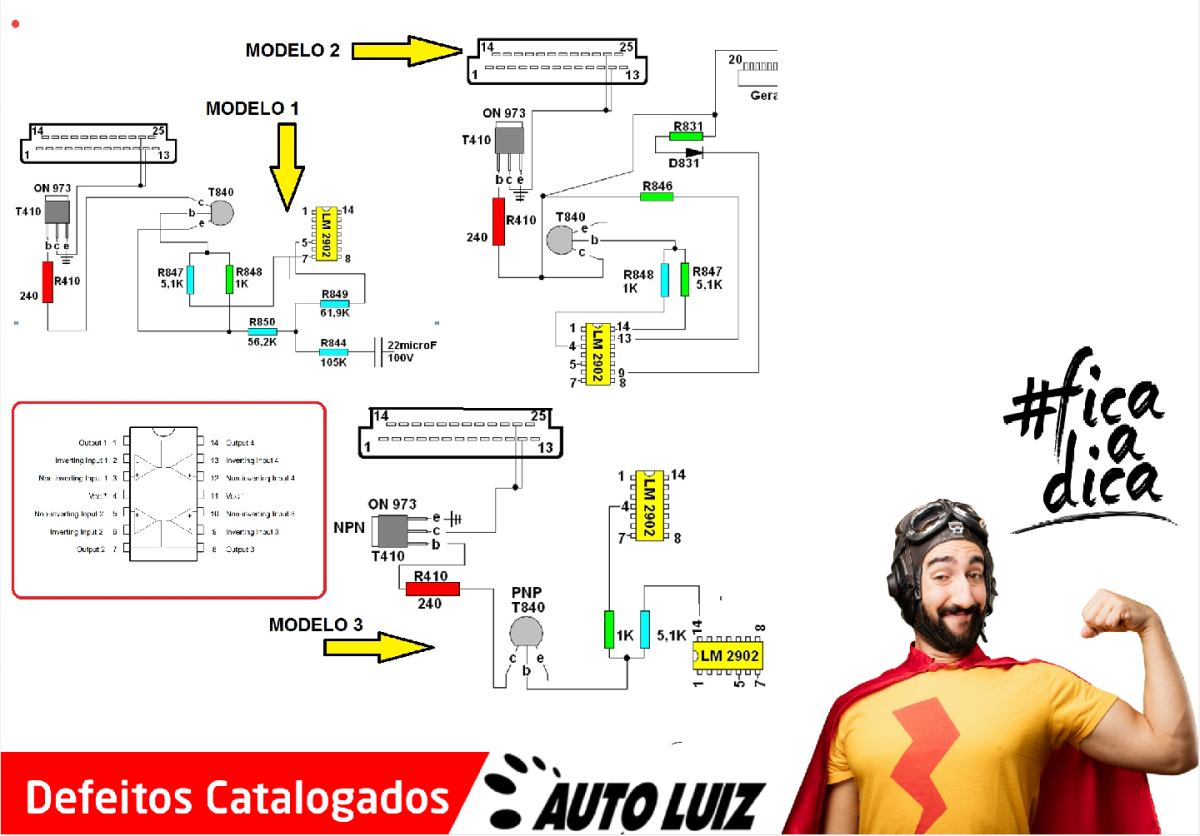

📊 TABELA RESUMO — COMPONENTES & DICASComponente Função Defeito Comum Solução TIP122 Acionamento bico Bico travado Substituir LM2902 Driver bico Tensão anômala Substituir e testar fora da placa CJ07 Fluxo de ar ECU morta Trocar por CI funcional 2N3055 Disparo bobina Falta de pulso Ressolda ou substitui BC547 Pré-disparo ignição Solda fria Ressoldar FET (J) Drive ignição Sem centelha Trocar por Marelli G7 W2/W12 Resistor Aquece ou queima Substituir por valor equivalente

MAPA DOS DRIVES

MAPA DOS DRIVES 📊 TABELA RESUMO — COMPONENTES & DICASComponente Função Defeito Comum Solução TIP122 Acionamento bico Bico travado Substituir LM2902 Driver bico Tensão anômala Substituir e testar fora da placa CJ07 Fluxo de ar ECU morta Trocar por CI funcional 2N3055 Disparo bobina Falta de pulso Ressolda ou substitui BC547 Pré-disparo ignição Solda fria Ressoldar FET (J) Drive ignição Sem centelha Trocar por Marelli G7 W2/W12 Resistor Aquece ou queima Substituir por valor equivalente

📊 TABELA RESUMO — COMPONENTES & DICASComponente Função Defeito Comum Solução TIP122 Acionamento bico Bico travado Substituir LM2902 Driver bico Tensão anômala Substituir e testar fora da placa CJ07 Fluxo de ar ECU morta Trocar por CI funcional 2N3055 Disparo bobina Falta de pulso Ressolda ou substitui BC547 Pré-disparo ignição Solda fria Ressoldar FET (J) Drive ignição Sem centelha Trocar por Marelli G7 W2/W12 Resistor Aquece ou queima Substituir por valor equivalente

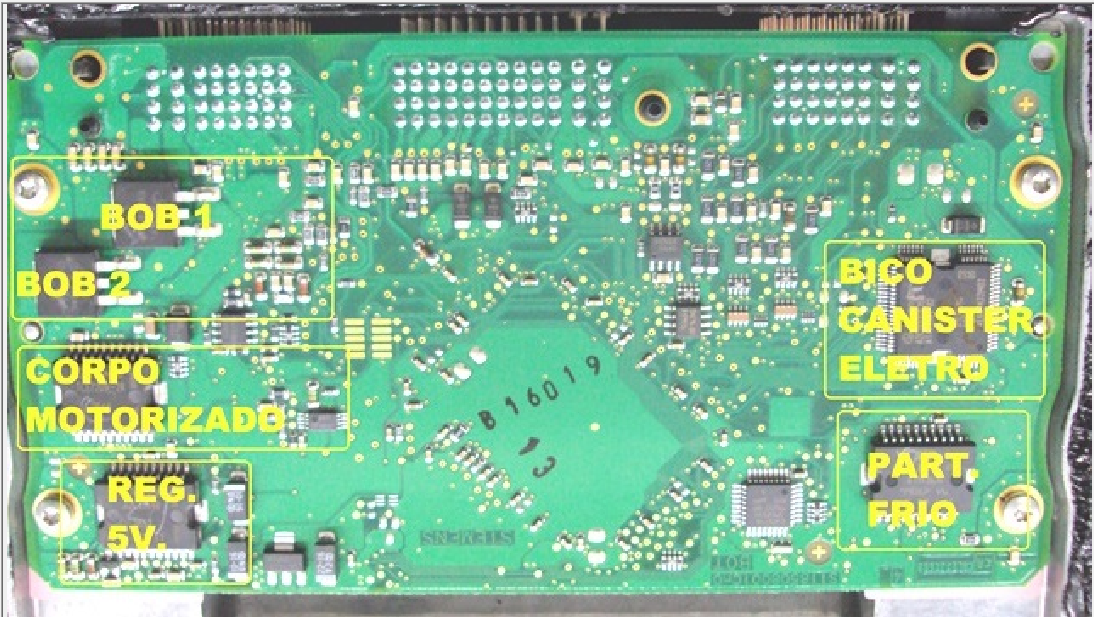

🧠 VISÃO GERALÁreas Mapeadas:BOB 1 e BOB 2: Drivers de ignição para os cilindros 1/4 e 2/3. CORPO MOTORIZADO: Driver de borboleta eletrônica. REG. 5V: Regulador de tensão principal da ECU. BICO / CANISTER / ELETRO: Módulo multidriver responsável por bicos injetores, válvula canister e eletroventiladores.

CI's para Reposição: - Regulador 5 V: UE66AB0 - Bomba: - Bobina: VB025 - Motor de Passo: MC33186DH - RPM: - Ignição: VB025 - Ventoinha: TLE6230 - Velocidade: - Bicos: L9135 - Ventoinha: L9135 - Detonação: - Bicos: L9135

📍 SETORES DA FOTOCORPO BORBOLETA / ETFA: CI dedicado ao controle do motor do corpo de borboleta eletrônico. BOBINAS: Circuito de saída das bobinas 1 e 2. BICOS ELETRO: Drivers de bico injetor e eletroinjetores auxiliares. ELETRO: Provavelmente CI responsável pelo relé, ventoinhas ou outros periféricos de potência. PROCESSADOR (BGA): Encapsulado em resina com comunicação direta com memória. MEMÓRIA FLASH: Com mapeamento do sistema de ignição, injeção, imobilizador, etc.

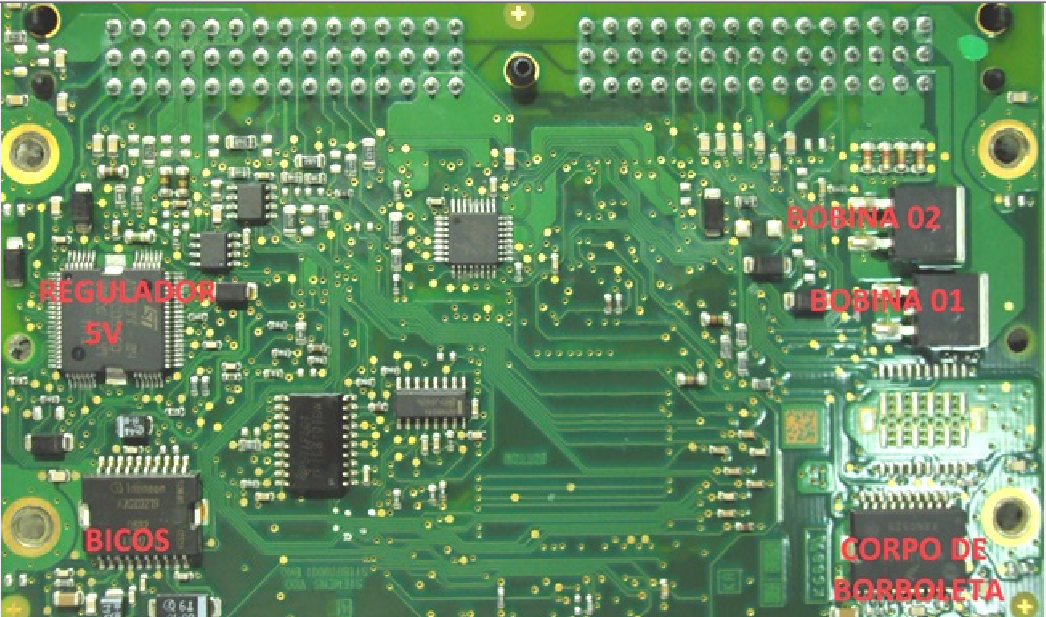

🛠️ TABELA RESUMO — CI’s DA SIRIUS 34CI Função Localização ATIC139 Regulador de 5V Canto superior esquerdo BIS2140 Bobinas de ignição Região superior direita MC33186 Borboleta eletrônica Inferior direita A2C20219 Controle dos bicos injetores Inferior esquerda

📊 TABELA RESUMO — CI’s E CONEXÕESCI Função Pinos Chave / Sinais Importantes TY94084FB Injetores 02, 09, 12, 19 → ECU 90, 89, 60, 59 ST50160 Marcha Lenta 02, 03, 18, 19 → ECU 12, 42, 41, 72 ATM35B Bomba / Ventoinhas 04, 05, 06 → ECU 38, 68, 08 TY94086FB Regulador 5V Saídas para processador e periféricos 20CL36 (x2) Ignição T48/T49 → ECU 32 e 01 AM29F200BB Memória Flash Ligação completa com processador SAK C167SR-LM Processador Comando de todos os periféricos

Mapeamento e Função dos Componentes Internos da ECU📷 Com base na imagem principal (AutoLuizNet)Cada letra representa uma função crítica. Vamos abordar as principais com exemplos de falhas: Letra Componente na ECU Função Observação Técnica A Regulador de 5V Alimentação dos CIs Substituído por CI 30369. Quando falha, perde-se alimentação do processador e sensores. B Driver (ex: bicos, eletroventilador) Controle de atuadores de potência Ex: CI 30378 nos bicos; comum falhar em apenas 1 canal. C Corpo de Borboleta Controle da borboleta eletrônica Teste completo na aula 06. Usa driver dedicado. D Ignição Acionamento das bobinas Usa CI 30637; falha comum. Aula 04 mostra testes práticos. E Processador Unidade de controle central Responsável por mapear sensores e atuar. Código ME7530 impresso no chip. F Driver para partida a frio Controle do relé de aquecimento Troca comum por CI 30578 G Driver para canister Controle da válvula canister CI 30578 H Driver de bicos injetores 4 canais independentes Importante checar se o problema é na ECU ou no motor (ver caso bico 4). I EPROM IMOBILIZADOR Armazena código do immo Pode impedir partida. Imagem mostra localização clara. J EEPROM Armazena mapas e dados de funcionamento L Conexão com o painel Comunicação com cluster Interfere em mensagens e imobilizador M / M2 Sensor de detonação Processa sinal de detonação Mau funcionamento pode travar avanço

🔁 CI’s PARA REPOSIÇÃOFunção CI ou Componente Recomendado Regulador 5 V 30343 Relé Bomba/Ventoinha/A/C 30578 Bobina 30637 (com controle duplo) Motor de Passo (TBI) TLE7209 Canister 30578 Ignição 30637 Bicos Injetores 30578 Sonda Lambda 30578 Ventoinhas (1 e 2) 30578 Partida a Frio 30578

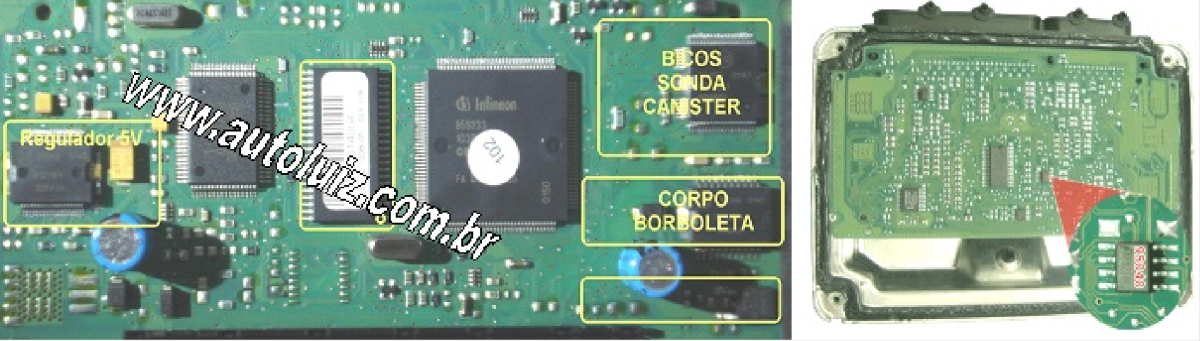

📊 Tabela de CIs e FunçõesCI Função Saídas Confirmadas 30343 Regulador de 5V Alimenta ECU 30397 Ignição Bobinas 1 a 4 (96 a 94) 30348 Motor de Passo ECU pinos 117 e 118 30344 Bicos / Relés / Canister Vários (38, 33, 46, 19...) KA11220 Transistor Alimentação do corpo B00017 Processador Lógica geral AM29F400BB EPROM Mapas 🧠 Arquitetura Geral – ECU Bosch ME7.5.10Nº Componente CI (quando aplicável) Função Técnica 01 Processador Principal B00017 Unidade lógica central – processa todos os sinais de sensores e atuadores 02 EPROM AM29F400BB Armazena mapas de injeção, ignição, torque e correções 03 Processador Secundário (Safety) — Unidade redundante para monitoramento da lógica crítica 04 Regulador de Tensão 30343 Converte 12V da linha VBAT para 5V estáveis para alimentação digital 05 Proteção VBAT — Capacitor eletrolítico + diodo de entrada de alimentação da ECU 06 Controle do Motor de Passo / Borboleta Eletrônica 30348 Atua diretamente no motor DC do corpo de borboleta 07 Driver Geral (Injetores / Relés / Canister / Ventoinhas / Sonda) 30403 Chaveamento de todos atuadores intermediários (bicos, sonda, relé bomba etc.) 08 CI de Ignição 30397 Responsável por gerar os pulsos de acionamento para as bobinas 09 Driver de TPS (Sensor de Posição da Borboleta) 30380 Conversor analógico-digital do sinal do TPS 10 Sistema de Imobilizador — Comunica-se com o processador e a EEPROM para liberar partida 11 Cristal do Processador — Oscilador principal para clock do processador

📍 Identificação dos Componentes na Placa (Mapa Geral)Nº Componente Função Principal 01 Processador Principal (Infineon) Unidade lógica central da ECU 02 EPROM AM29F400BC Armazena mapas de injeção e ignição 03 Regulador de 5V – CI 30430 Alimenta circuitos lógicos da ECU 04 Circuito de entrada VBAT (diodo + capacitor) Proteção contra surtos e estabilização da alimentação 05 Transistores de aquecimento da sonda Controle dos aquecedores de sonda 06 L9135 Decodificador de comunicação CAN 07 CI 30397 Controle das 4 bobinas de ignição 08 CI 30348 Controle do motor de passo (borboleta) 09 CI 30381 Controle do variador de fase (VVT) 10 CI 30404 Driver dos injetores, relé da bomba, canister, etc. 11 Processador secundário Unidade de segurança (redundância lógica) 📊 Tabela Técnica de CIs e FunçõesCI / Componente Função Técnica Teste 30430 Regulador de 5V Multímetro 30397 Disparo das 4 bobinas Osciloscópio 30348 Motor do corpo de borboleta Scanner + medição 30381 Comando do variador de fase Scanner + teste de pulso 30404 Injetores, bomba, canister, relé auxiliar Continuidade / scanner L9135 Rede CAN Medição de resistência da linha Transistores Aquecimento da sonda Teste de corrente

📊 Tabela Resumo dos CI’s Função CI Observação Técnica Regulador de 5V JM94AJ Verificar queda de tensão Rele Principal TLE4225 Pode impedir o módulo de ligar Bicos Injetores L9935C Comum queimar com bico travado Motor de Passo TPIC0107B Afeta marcha lenta Bobina, Ar, Velocidade TY94084FB Multifuncional, comum falhar parcialmente Canister TY94084FB Compartilha driver Sonda Lambda BTS113A Verificar trilha da sonda EPROM 27Cxxx ou 29Fxxx Não regravável, atentar à compatibilidade

🧩 CI’s para Reposição – Bosch ME7.1.1CI de Reposição Função Controlada Observações Técnicas 30430 Regulador de 5V Alimentação de todo o circuito lógico. 30403 Rele interno / Canister / Bicos / Ventoinhas CI versátil para chaveamento de carga intermediária. 30397 Ignição / Bobina / Sonda Lambda CI de potência com boa dissipação de calor. 30348 Motor de Passo (controle marcha lenta) Atuador direto em corpos com stepper. (não informado) Partida a frio Em algumas versões é acionado por CI compartilhado com ventoinha/canister

Função Código CI Original CI de Reposição Sugerido Observações Técnicas Regulador 5V — 30356 Responsável pela alimentação lógica da ECU. Testar tensão com alimentação ativa. Driver da Bomba — 30382 Comum falha de travamento em alta ou sem acionamento. Pode causar afogamento. Driver de Ignição — B58290 ou B58491 Pode atuar nas bobinas ou no relé principal. Observar aquecimento anormal. Driver Motor de Passo — 9912 Usado para controle de marcha lenta em versões sem corpo eletrônico. Driver RPM / Velocidade — B58491 Recebe sinal do sensor de rotação. Pode bloquear partida se danificado. Driver Ventoinha 1 — (não informado) Localizar via continuidade com o relé da ventoinha. Driver Ventoinha 2 — (não informado) Vide acima. Pode usar CI semelhante ao da ventoinha 1. Driver Detonação — B58290 Costuma queimar após excesso de detonação ou aterramento ruim. Driver Bicos — 30382 Frequente em falhas de injeção intermitente. Testar pulso no osciloscópio. Driver Canister — 20382 Normalmente conectado ao pino do solenoide do cânister. Driver da Sonda — BTS117 Driver de corrente baixa. Deve-se testar corrente para resistência aquecedora da sonda. Cristal — (não informado) Oscilador da CPU. Falha aqui trava comunicação e partida.

🔍 1. Descrição Geral da ECU e Componentes MapeadosLetra Função CI Identificado A Processador MCU principal MM B Conversor A/D Integrado à linha de sensores C E/S Sensores Gerais - D EPROM de Injeção AM29F400BB E Canister L9110 F Driver de Bico L9135 G Corpo de Borboleta (EPC) MC33186DH H Interface TPS / MAP (associado ao conversor A/D) I Sonda Lambda (aquecida) Controlado por L9110 J Sinal de Detonação L9119 L EPROM Imobilizador 24C08 M Regulador 5V L9104 N Rotação / CKP Interface L9104 O Sensor Pedal Acelerador Entradas dedicadas no MCU 📋 Tabela Resumo - CI’s e FunçõesCI Função Dicas de Diagnóstico L9104 Regulador de 5V / RPM Verifique trilhas de alimentação 5V L9113 Relés / Ventoinha / Regulador Testar pino 28 para ventoinha e pino 56 relé MC33186DH Corpo de Borboleta Testar continuidade pino 117/118 da ECU L9135 Driver dos Bicos Substituir se injetores sem acionamento L9110 Ignição / Canister / A/C / Lambda heater Verificar sinais nos pinos 22 a 29 L9119 Detonação Verificar ligação com pino 106 do conector

VOLKSWAGEN MARELLI 4LV GOL 1.0 16V Reset ou Eliminação de CODE: Para colocar em outro veículo, basta entrar com o scanner de injeção, ir no sistema de imobilizador e na função de adaptação do módulo de comando da injeção. Porém, o arquivo da SOIC pode estar corrompido. Se precisar, tem no banco de dados o arquivo de RESET para reprogramar a ECU. - Arquivo: VW_4LV_VIRGEM_AUTOLUIZ.BIN (CHECKSUM 5DC5) EPROM 95080. Para eliminação do code, desligue o imobilizador e grave o arquivo na EPROM 95080. Resumo: - Arquivo: VW_4LV_VIRGEM_AUTOLUIZ.BIN - Checksum: 5DC5 - EPROM: SOIC 95080 ATENÇÃO PELO EDITEC É POSSIVEL ELIMINAR O CODE
