Possamai
Administrators
-
Registro em
-
Última visita
Tudo que Possamai postou
-
autoluizi1 Roteiro Técnico – Mercedes Classe A 160/190 – ECU VDO MSM1. Identificação da ECUModelo: VDO MSM Aplicação: Mercedes Classe A 160 e 190 Funções: Controle de injeção, ignição, bomba de combustível, corpo de borboleta, sonda lambda e controle de canister. Defeitos comuns: Start Error (proveniente do imobilizador) Falha no sensor de massa de ar (sensor MAF interno) 2. Principais Componentes e LocalizaçãoTLE 5216 G – 20 pinos (Multi drive) Função: Acionamento do relé da bomba de combustível, relé do canister e múltiplos atuadores. Ligações importantes: Pino 3: Disparo (Pino 74 ECU) Pino 4: Disparo Canister Pino 5: Saída para Pino 74 ECU Pino 16/18: Acionamento do relé da bomba Pinos 1, 10, 11, 20: Aterramento Drive de Controle da Partida (Linha 50) Controla o relé do motor de arranque. Sinal de disparo vem do processador e aciona o pino 72 da ECU. Cristais 8 MHz (para clock principal do processador) 4 MHz (para periféricos e comunicação) Medidor de Fluxo de Ar Localizado abaixo dos terminais. Sensores internos: temperatura do ar e massa de ar. Processador VDO M213 Centro de processamento de todas as funções. Memória ROM – 29F200 BA Armazena mapas e dados do software da injeção. IRSFS 3010 S Drives para motores CC, como borboleta eletrônica. Drivers de Ignição VB027A Cilindros 2 e 3 Cilindros 1 e 4 Recebem comando do processador (pinos 48 e 49) e enviam para bobinas. LZ24 NS Controle do aquecimento da sonda lambda. Conector 4267 G/F901 7 pinos, funções auxiliares.
-

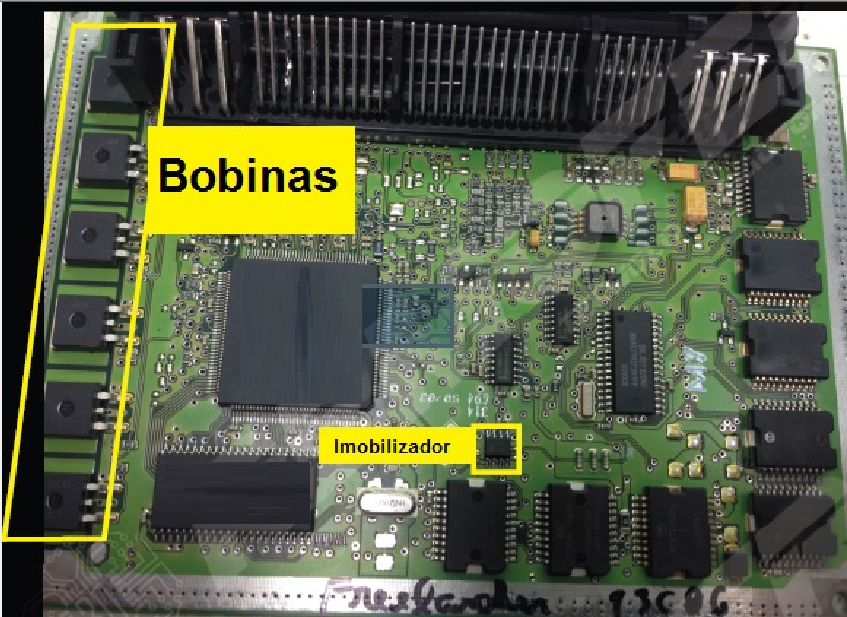

freelander
Volvo C40 / Fenix 5
Dodge Dakota V6 / 3 plugs

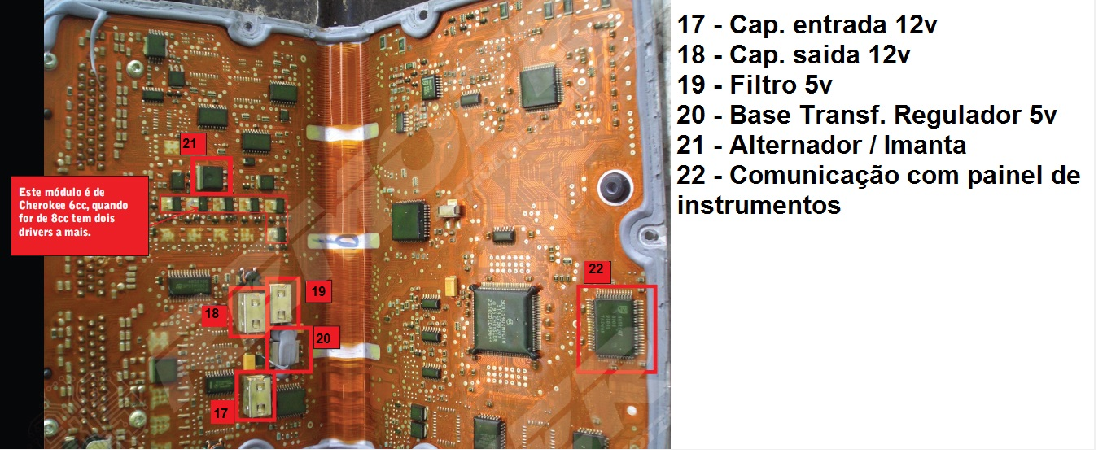

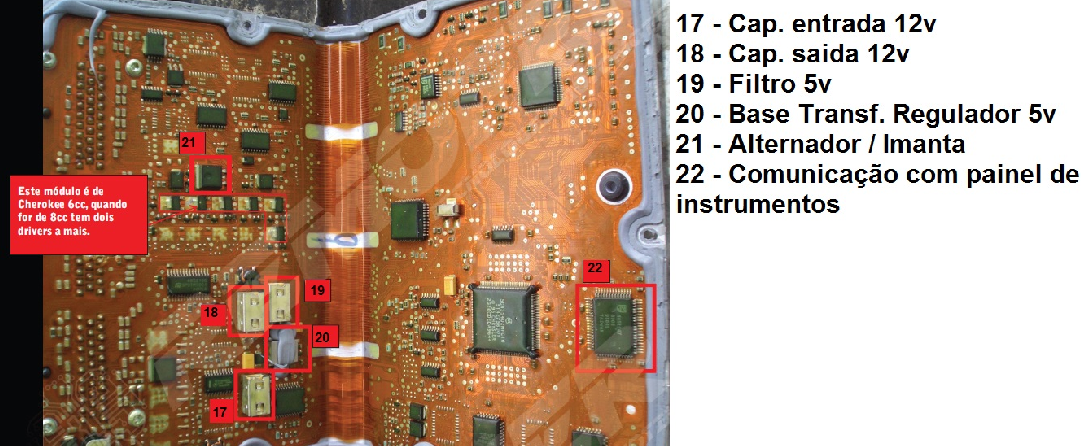

Jeep Cherokee 8 cilindros / 3 plugs
Jeep Cherokee 6 cilindros / 3 plugs
Jeep Cherokee V8 / 4 plugs
Chrysler Stratus / 2 plug
Jeep Cherokee Sport Antiga / 1 plug
Hyundai Tucson 2.0
Suzuki Gran Vitara / Gasolina
Kia Clarus 2.0 16v / Kefico
Kia Shuma e Sephia 1.5 16V
Honda Keihin New Fit e New Civic
Honda Keihin Fit e Civic
Honda Bosch / New Fit
Toyota Corolla 1ZZ-FE
Toyota Corolla 7A-FE M-T
Toyota Corolla 22R-E
Mapa dos Drives - Mitsubishi Pajero 3.0 V6 / 1996-98
Mitsubishi L200 Mapa dos Drives A - Mitsubishi L200 mit2.jpg Mapa dos Drives B - Mitsubishi L200 mit3.jpg Mapa dos Drives C - Mitsubishi L200 mit4.jpgMitsubishi TR4 Mapa dos Drives A - Mitsubishi TR4 MITTR4.jpg DICA A - Mitsubishi TR4 TR4DICA1.jpg DICA B - Mitsubishi TR4 TR4DICA2.jpg DICA C - 2.0 16v Mitsubishi TR4 BOBINPJR.jpg
