Possamai

Sagem S2000 V1 📊 TABELA DE DRIVERS E FUNÇÕESSetor Função Testes recomendados Bobina 1 / 2 Ignition PWM Testar com LED ou multímetro AC no pino da ECU Bicos injetores PWM de injeção sequencial Lâmpada de teste ou osciloscópio Marcha lenta Motor de passo / IAC Testar com fonte 12V ou scanner via atuadores Sonda Lambda Feedback da mistura Verificar sinal oscilando de 0.1 a 0.9V Regulador 5V Alimentação dos sensores Medir com multímetro com carga aplicada Relé Principal Alimentação geral da ECU Verificar se há 12V liberado após chave ligada CANISTER Purga de vapores Medir PWM ou 12V no fio da válvula EPROM / Flash Armazena mapas Testar comunicação com scanner e verificar checksum Processador Lógica geral Testar alimentação, clock e reset com osciloscópio

Marelli 48P2

Marelli 1AP 🔍 CI's PARA REPOSIÇÃO E SUAS FUNÇÕESCI Função Código Sintoma de Defeito Regulador 5V Alimentação sensores L9179 Sem 5V, sem leitura TPS/MAP Driver de Bobina Ignição 99029 Sem centelha, falha intermitente Driver dos Bicos Injeção L1N06CL Sem pulso de bico Motor de Passo Marcha lenta L9122 Rotações irregulares, motor acelerado Rele Principal Alimentação geral UDK2559 ECU morta, sem alimentação Canister Purga 650036 Falha no canister, consumo alto RPM Entrada de rotação Processador ou CI discreto Falha no sincronismo, sem partida

Marelli 8P

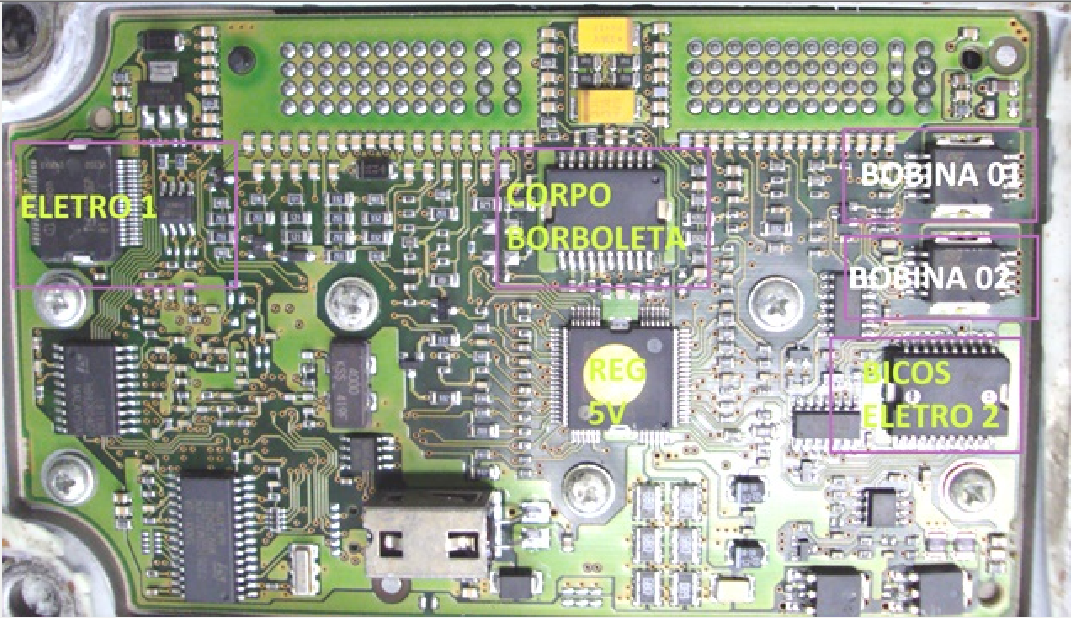

Marelli 6KPB / 6KPC 🧠 MAPA GERAL DOS COMPONENTES (baseado nas letras da imagem)Letra Setor / Função CI ou Descrição A Processador ST10F275 / ST10F280 – Lógica principal B Bobinas Drivers de ignição – encapsulados com dissipador C Corpo de borboleta eletrônico (ETFA) CI responsável pelo controle dos motores do corpo D Regulador de 5V Alimenta sensores TPS, MAP, ECT, etc. E Drivers dos injetores CI tipo L9135 ou similar F Relé principal Acionamento interno do sistema G Driver ventoinha ou bomba CI auxiliar de potência H Canister Driver pequeno – controle de purga I Driver Rele Principal (auxiliar) Circuito de comando J Interface de comunicação / rede CAN Pode ser TJA1050 ou equivalente L, M, N Componentes passivos e suporte Resistores, capacitores, diodos, cristal, etc.

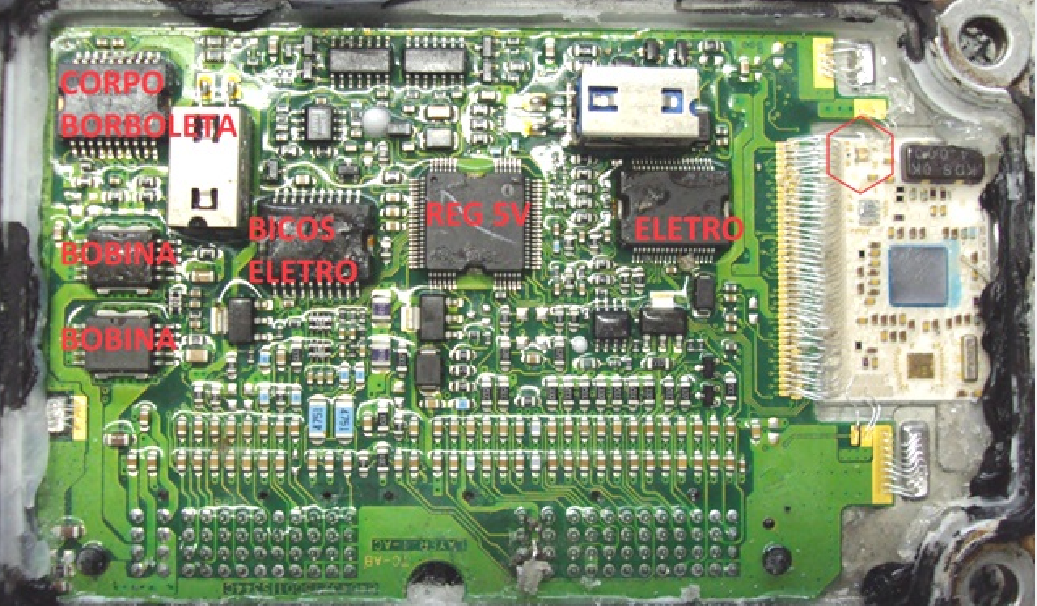

Marelli 6LPB 🧠 MAPA DOS COMPONENTES (conforme imagem abaixo)Letra Função Técnica Componente / Setor A Processador Unidade central de controle (ST10F275 / ST10F280) B Bobinas Drivers de ignição dos cilindros C Corpo Borboleta (ETFA) Driver de motor + sensor de posição D Regulador de 5V Alimentação de sensores E Injetores CI de controle dos 4 bicos injetores F Relé Principal Controle da alimentação interna G Driver auxiliar (ventoinha / bomba) Componente de potência H Canister Controle da válvula purga I Driver auxiliar Pode comandar relé AC, bomba ou ventoinha J Driver auxiliar / segurança Comando indireto L Oscilador / Reset Cristal e CI de inicialização M Sensor / Supervisor Supervisão de tensão ou watchdog N Região de componentes passivos Resistores, diodos, capacitores

Marelli 6LPA

Marelli 6LP1 📊 TABELA DE DRIVERS E FUNÇÕESCI / Letra Função Diagnóstico e Dica A Processador Testar comunicação via scanner. Falha aqui impede leitura de dados B Bobinas Verificar sinal PWM nos pinos de saída. Falha comum por centelha interrompida C Corpo Borboleta Testar fios de comando (motor) e retorno (sensor). Problemas afetam a marcha lenta D Regulador 5V Meça sob carga. Se não houver 5V, desligue sensores e teste de novo E Injetores CI L9135 ou similar. Falha comum nos pinos de saída. Pode causar cilindros falhando F Relé Principal Verifique se há tensão nos CI's alimentados após chave ligada G Canister Testar acionamento com 12V. Pode provocar falhas de mistura ou alta emissão H/I/J Periféricos (fan, bomba, relé AC) Diagnóstico por lâmpada de teste nos pinos de saída. Falha pode impedir partida

Marelli 5NP2 / 5NR2

Marelli 5NP1 / 5NR1

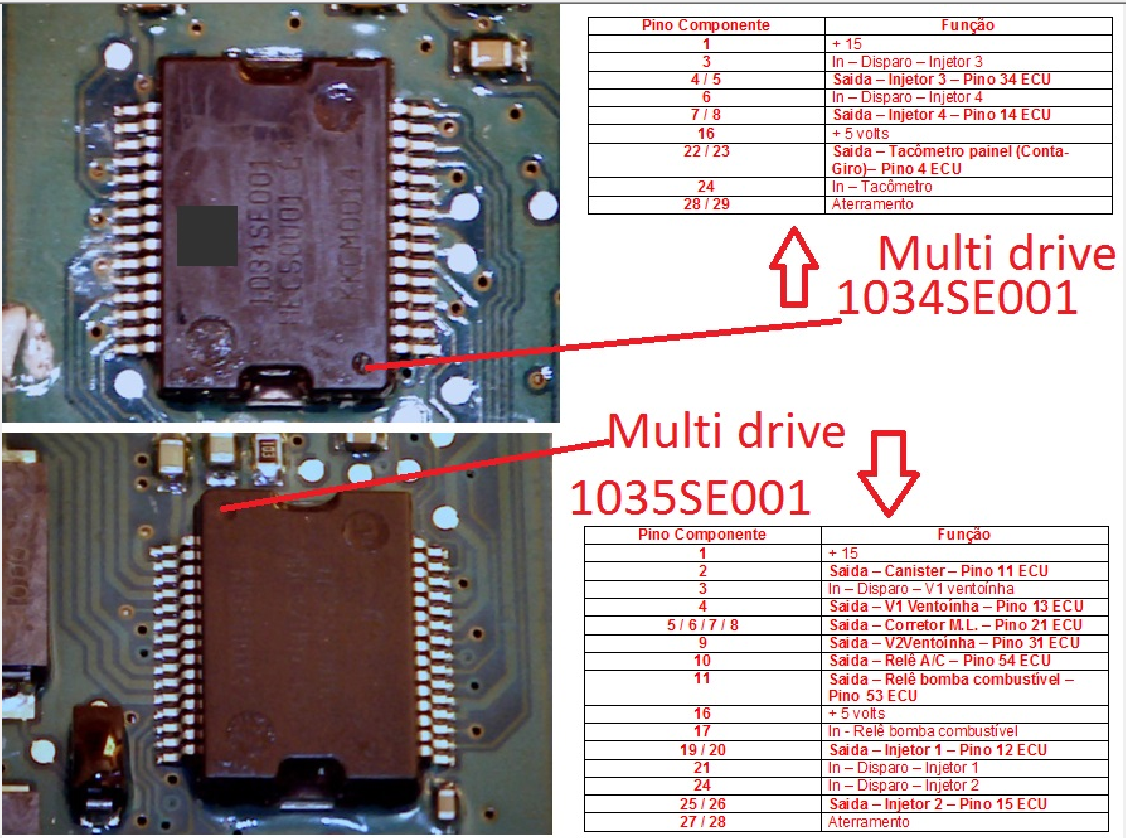

FORD - EEC-VI- Fusion 12. TABELA RESUMO – DRIVERS E FUNÇÕESCI Função Sinal Observações 1034SE001 Injetores 1-4 Pulso +5V Pino 28/29 terra 1035SE001 Bobinas 1-4 / Marcha lenta Pulso 12V Pino 28/29 terra CI de Bomba Bomba + Rele Contínuo 12V Importante para partida CI PWM Controle de Sonda PWM Atenção no pino da sonda EEPROM Imobilizador Serial Pode ser ST95xxx ou 24Cxx

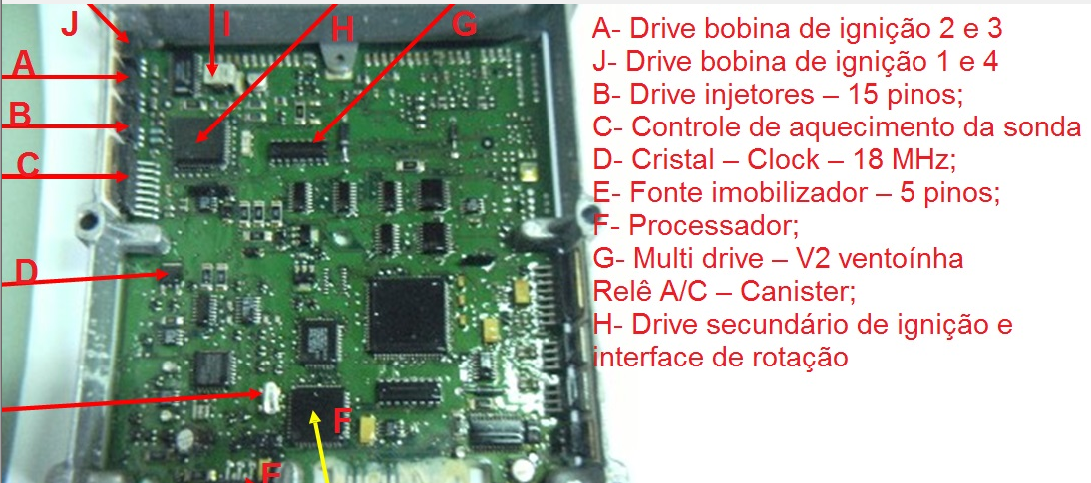

FORD - EEC-V - Rocan 2 conectores / Courrier Gasolina 🧠 Visão Geral da ECUA ECU é dividida em blocos funcionais claramente identificáveis: Regulador de 5V: responsável pela tensão lógica do sistema. Drivers de bobina 1 e 2 Driver de injetores (1 a 4) e motor de marcha lenta Driver de relé da bomba, relé do A/C e canister Controle de aquecimento da sonda lambda

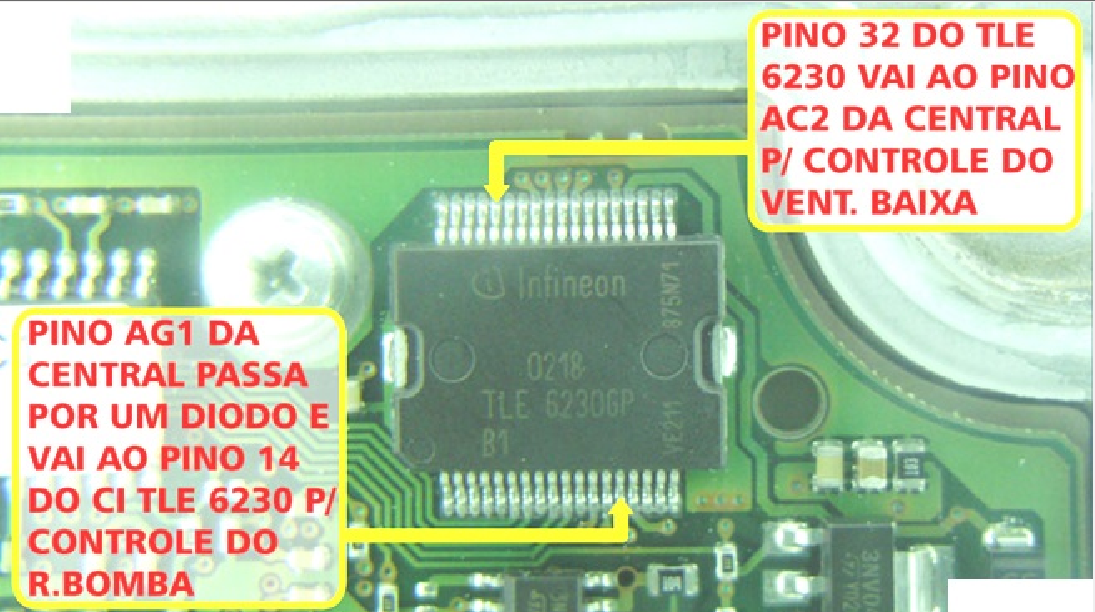

FORD - EEC-V - Rocan 2 conectores / Courrier Gasolina ⚙️ Mapa Visual – Conectores e FunçõesConector Superior: Relé da bomba Eletroventiladores Sonda lambda Canister Conector Inferior: Bobina 1 Bobina 2 Bicos injetores Motor de marcha lenta Eletroválvulas diversas

FORD - EEC-V - Zetec Rocan 1.0 / 60 pinos 🧠 2. MAPA DE COMPONENTES INTERNOS🔺Mostre a imagem de referência com legendas (A a M) A - Processador principal B - Memória C/D - Controle de bobina de ignição F - Marcha lenta (motor de passo) G - Bicos injetores H - Sonda Lambda I - Soic Imobilizador J - CI do Imobilizador L - CI auxiliar dos bicos M - Regulador de 5V (na foto esta errado, ok)

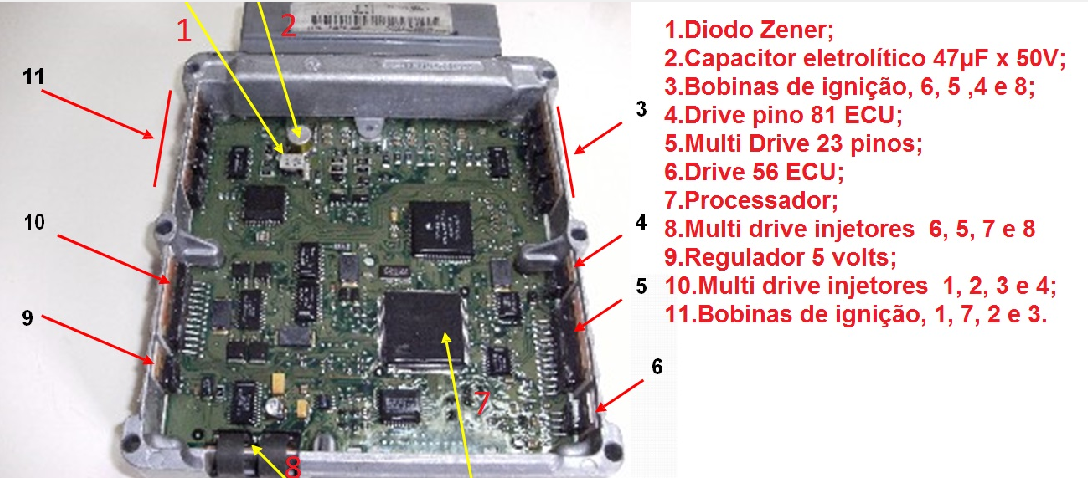

FORD - EEC-V - F250 V8 / 104 pinos 🧩 Componentes Identificados – Visão GeralNa imagem principal, temos: Nº Componente Identificado Função 1 Diodo Zener Proteção da alimentação 2 Capacitor eletrolítico 47μF x 50V Filtro de alimentação 3 Drivers das bobinas de ignição 6, 5, 4 e 8 Acionamento individual das bobinas 4 Driver do pino 81 da ECU Pode ser controle de carga, relé ou injeção 5 Multi-driver de 23 pinos CI de acionamento de bobinas ou injetores em blocos 6 Driver ligado ao pino 56 da ECU Usado para atuadores, relé ou bicos 7 Processador principal Cérebro da ECU 8 Multi-drive para injetores 6, 5, 7 e 8 Driver agrupado de bicos 9 Regulador de 5V Fonte lógica da ECU 10 Multi-drive para injetores 1, 2, 3 e 4 Controle dos bicos restantes 11 Drivers das bobinas 1, 2, 3 e 7 Controle final da ignição

SEGUE MAPA DOS DRIVERS COM CODE

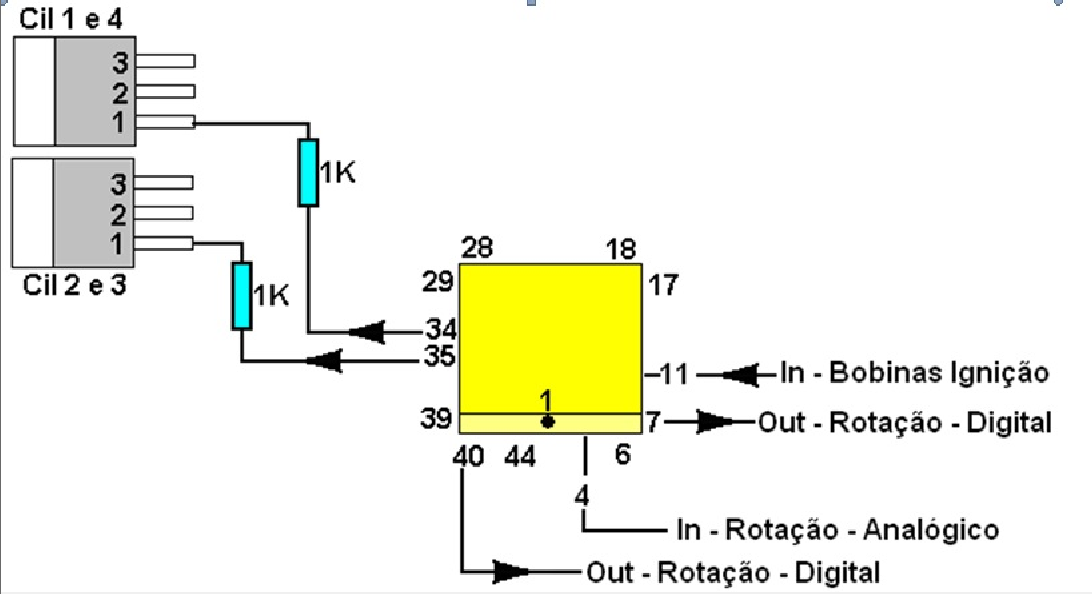

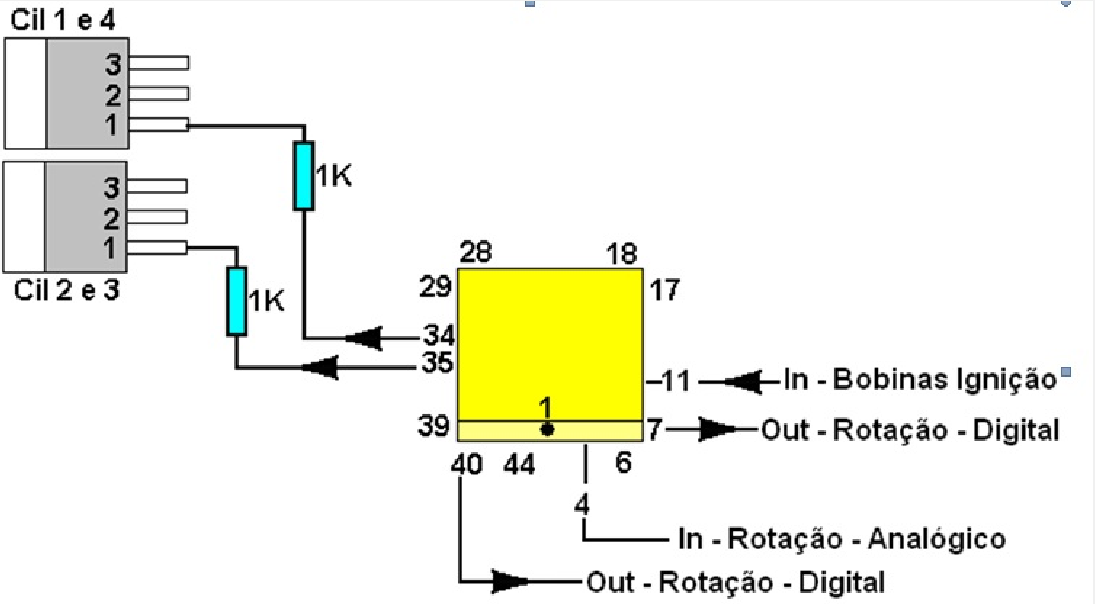

FORD - EEC-V - Zetec 1.4 16V / 60 pinos 🧠 Arquitetura Geral da ECUConforme mostrado na imagem da placa, a EEC-V do Zetec 1.4 16V tem a seguinte organização funcional: Região da Placa Função Superior esquerda Regulador de 5V e circuito de entrada de alimentação Região central esquerda Relé da bomba, controle do eletroventilador, canister Inferior esquerda Drivers de bobina 1 e 2 Inferior centro-direita Drivers dos injetores Superior centro-direita Processador, memória e cristal de clock Centro superior CI de controle de rotação e ignição

FORD - EEC-V - Zetec 2.0 16v / 60 pinos

FORD - EEC-IV-6CC

FORD - EEC-IV-Multi

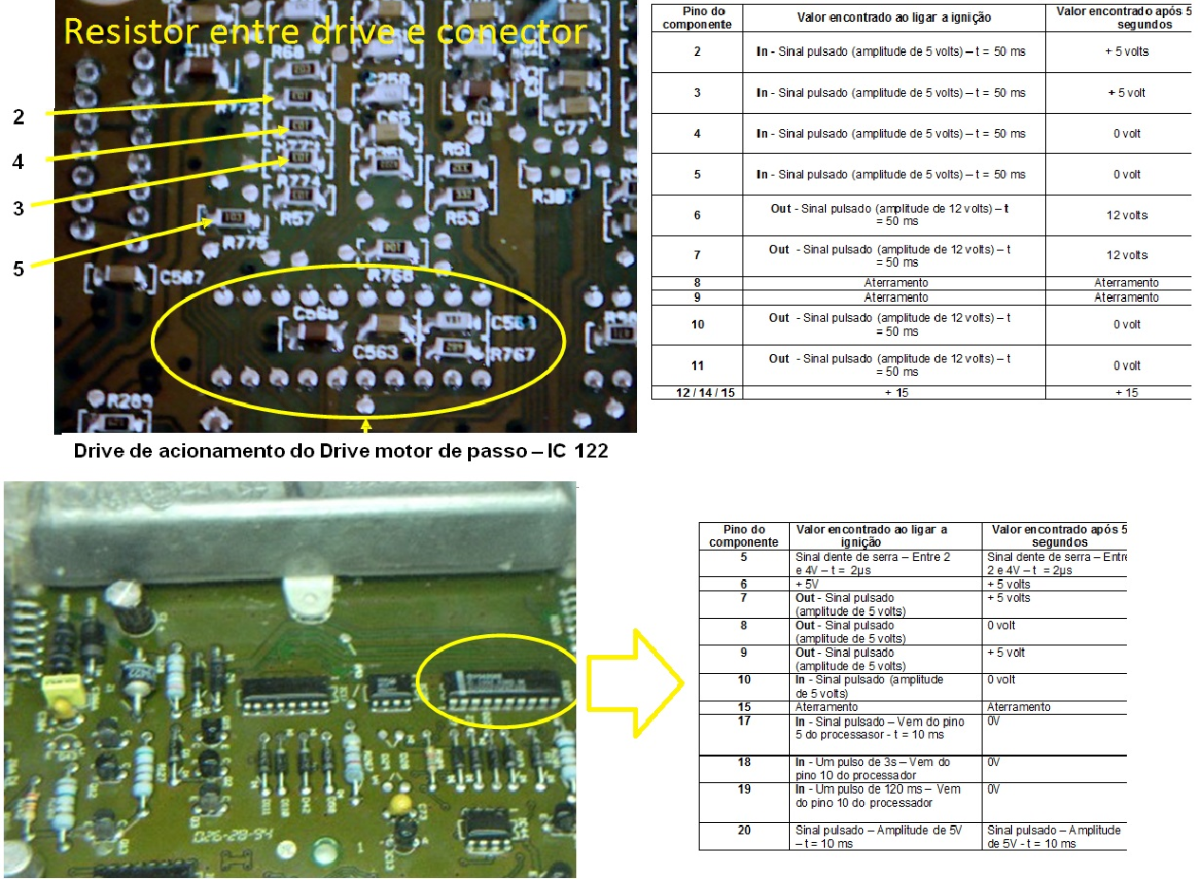

🔎 Componentes Principais IdentificadosNa imagem principal da placa, temos: Bico injetor: localizado próximo ao conector, com driver dedicado e proteção por resistor de 0,1 ohm. Atuador de marcha lenta: controlado por um driver específico (CI 122). Regulador de 5V: estabiliza a tensão para o processador e sensores. Processador central: responsável pela lógica de controle da injeção. Memória e cristal: garantem a temporização e armazenamento do software.

🧩 Visão Geral Técnica da ECU 7GFRFabricante: Magneti Marelli Aplicação: Ford Fiesta / Ecosport Flex Processador: Infineon SAK-XC2787N Alimentação Principal: 12V VBAT → regulador interno de 5V Arquitetura: 16 bits, alta integração, redes CAN

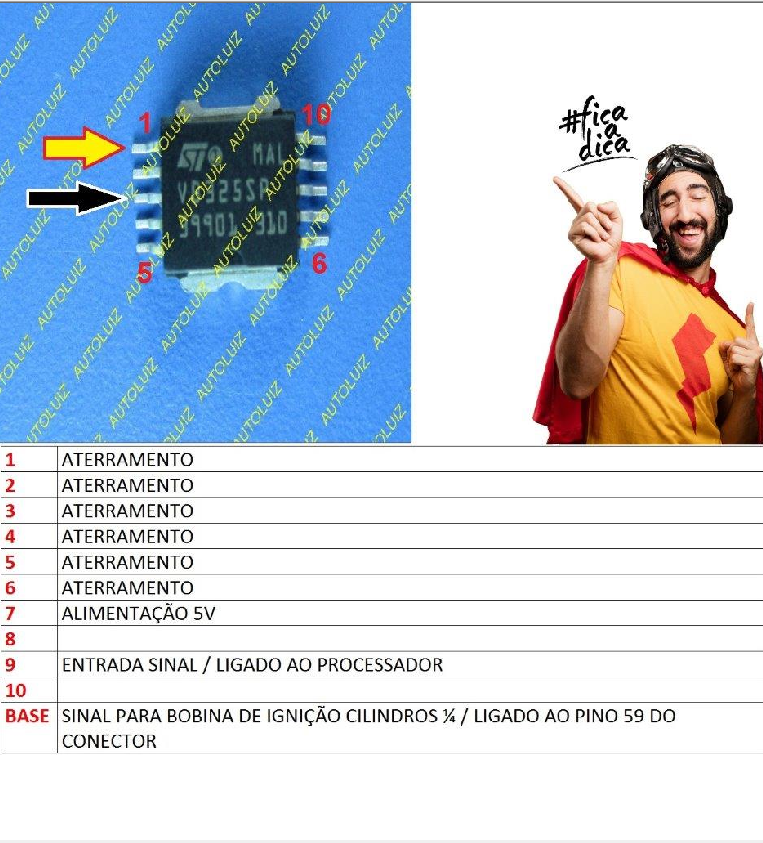

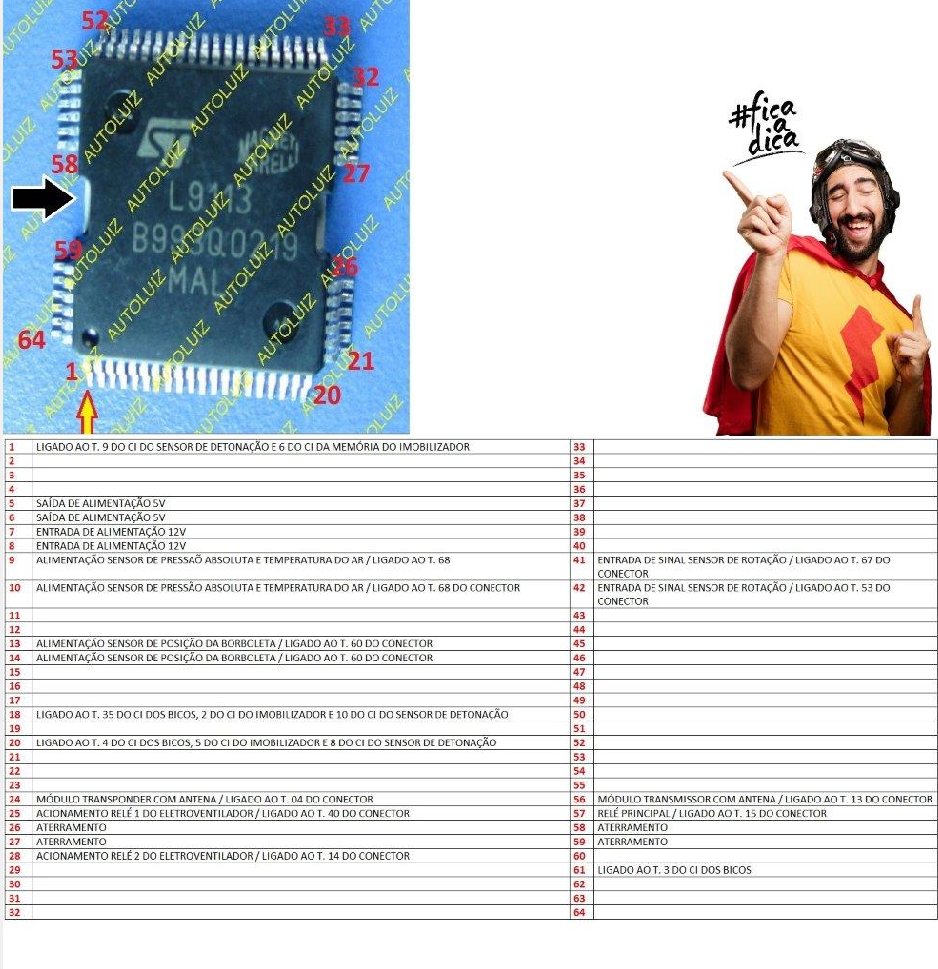

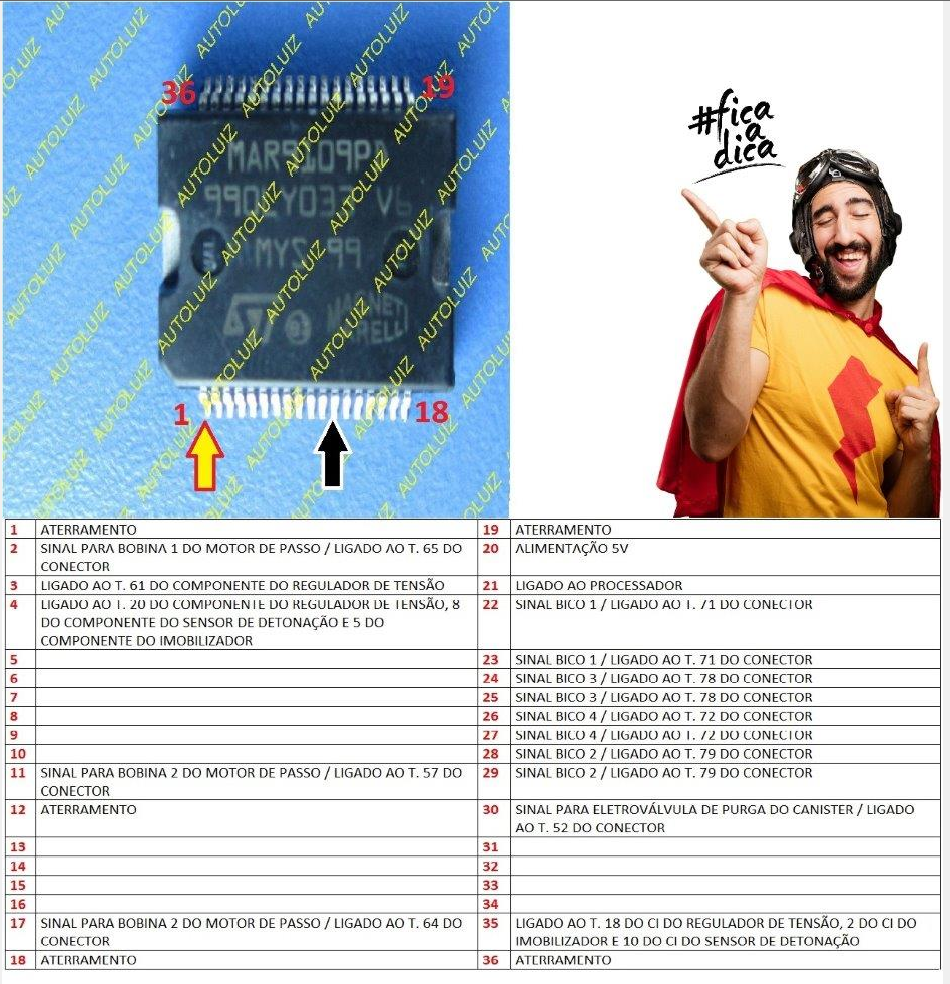

DICA DO DIA 🧠 Visão Geral TécnicaFamília ECU: Magneti Marelli 4CFR Aplicação: Veículos Ford Flex Processador: ST10F280 EEPROM de Imobilizador: ST95320 Alimentação Principal: 12V VBAT Regulador Interno de 5V: L9113 Driver de Ignição: VB325SP Driver Multifunção: MAR9109PD Rede CAN: TJA1050 Driver Lambda: VND7N

DICAS

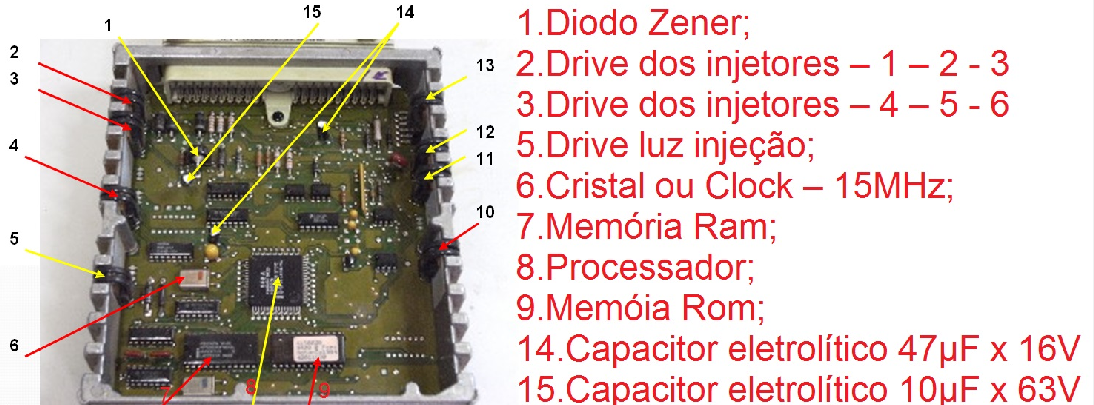

🧩 2. Identificação dos Setores da Placa🔴 Setor de BICOS INJETORES 6 transistores FET em linha (marcados de BICO 1 até BICO 6). Controlam diretamente cada bico com sinal PWM negativo. A linha de controle vai até a área inferior esquerda da placa. 🔴 IGNIÇÃO Dois FETs identificados como “IGNIÇÃO”. Provavelmente acionam bobinas dupla faísca ou o módulo de ignição externo. 🔴 REGULADORES DE 5V Dois pontos identificados como “REG 5V”. Fornecem tensão estável para processador e sensores TPS, MAP, etc. 🔴 ATUADOR DE MARCHA LENTA FET dedicado com rotas próximas ao conector. Controle do motor de passo com 4 vias (entrada e saída de corrente para avanço/recuo do passo).
