❓ FAQ – Perguntas dos Alunos1. Como saber se a ECU está acionando os bicos corretamente? Use uma lâmpada de teste no conector do bico e observe o pulso. Também é possível testar no pino do driver, conforme o mapa da placa. 2. Posso substituir os drivers de bobina por equivalentes? Sim, desde que observe a dissipação térmica e a compatibilidade da base (sinal lógico). 3. A ECU aciona a bomba direto ao ligar a chave? Não. A bomba só é acionada por 2 segundos na chave ligada, e continuamente após sinal do sensor de rotação. 4. Posso simular os pulsos do motor de passo com fonte externa? Sim, desde que respeite amplitude de tensão e tempo de pulso (5V / 12V com t ~50ms).

🧪 Tabela de Diagnóstico RápidoSintoma Possível Causa Solução Recomendada Bomba não aciona Transistor de relé queimado Testar pino de controle / trocar CI Falha de injeção em 1 ou mais cilindros Driver do bico queimado Verificar pulso com lâmpada Centelha ausente Driver de bobina ou sinal CKP Osciloscópio nos dois canais Marcha lenta oscilando CI do motor de passo com falha Medir pulsos nos 4 canais ECU sem resposta Falha no regulador de 5V ou cristal Medir tensão e clock

🔹 4. Motor de Marcha Lenta (IAC)CI dedicado identificado no topo esquerdo. Composto por 4 canais, cada um acionando uma bobina do motor de passo. Controle do tipo push-pull com sinais de 5V e 12V alternados. Diagnóstico: Ao ligar a chave, deve haver pulso nos 4 canais. Após 5 segundos, tensão estabiliza dependendo da posição de parada do atuador.

3. Relé da Bomba de CombustívelParte superior central da placa, setor indicado como "RELÉ BOMBA". O CI de controle atua sobre o pino do relé, geralmente com tensão de 12V via transistor. Pode ser comandado diretamente pelo processador após leitura do sensor de rotação. Sintomas de falha: Relé não fecha → ausência de alimentação dos bicos e bobina. Bomba ligada direto → transistor em curto.

🔹 2. Controle dos Bicos InjetoresIdentificado em dois blocos (à direita inferior). Cada bloco provavelmente controla 2 ou 3 bicos. Os drivers são do tipo Darlington ou MOSFET, com resistores de base. Falhas comuns: Cilindro sem injeção → transistor de canal aberto. Bico injetando continuamente → driver em curto ou saturado.

🔋 Setores de Controle e Acionamento🔹 1. Controle da Bobina de IgniçãoPlaca identificada com as áreas de bobina (esquerda inferior). Drivers com dissipadores, com saídas ligadas aos conectores identificados. Controle feito por transistores ou FETs, com base ligada ao processador. Falhas comuns: Centelha fraca ou ausente → driver em curto ou sem sinal de base. Falta de alimentação nos pinos do CI → verificar regulador de 5V e trilhas.

📌 Análise Visual da Placa – Setores Mapeados🧠 Processador CentralLocalizado à direita, responsável por toda lógica de controle. Conectado diretamente com os drivers de bobina, bico, relé da bomba e marcha lenta. Recebe sinais dos sensores como MAP, TPS, rotação e temperatura. 💾 Memória EPROM + RAMLogo abaixo do processador: EPROM armazena o mapa fixo de injeção e ignição. RAM é volátil, armazenando variáveis temporárias. Em caso de falhas intermitentes, travamento ou motor falhando após aquecimento, suspeite dessas memórias.

❓ FAQ – Perguntas dos Alunos1. Posso usar um driver externo no lugar do CI 122? Sim, desde que o controle de sinal seja compatível. Mas ideal é trocar o CI original. 2. Posso injetar sinal direto no pino do bico para testar? Não é recomendado. Utilize lâmpada de teste para simular carga e observar pulsos. 3. O resistor de 0,1 ohm pode ser substituído por fio? Jamais. Ele atua como fusível de proteção do driver. Substitua sempre por resistor igual. 4. O motor de passo pode travar mesmo com pulsos? Sim. Motor mecânico danificado ou falha de corrente no CI impede movimentação.

📊 Tabela de Diagnóstico RápidoSintoma Possível causa Ação sugerida Bico não injeta Resistor 0,1Ω aberto Medir continuidade Bico injeta sem parar Driver saturado Teste com lâmpada série Motor de passo travado CI 122 com saída em curto Verificar pulsos nas saídas ECU sem alimentação 5V Regulador queimado Trocar regulador Sinais oscilando ou ECU resetando Capacitor ou zener com fuga Medir ripple / substituir capacitores

🔁 Tabelas Técnicas – Medições DiretasTabela: Motor de Passo – CI 122Pino Função Ao ligar ignição Após 5s 2–5 Entrada (5V) Sinal pulsado 50ms +5V 6–7 Saída (12V) Pulso 12V 12V fixos 8–9 Aterramento 0V 0V 10–11 Saída Pulso 12V 0V ou 12V 12–15 Alimentação / +15V 15V 15V Tabela: Bico Injetor – DriverPino Função Ao ligar ignição Após 5s 2 +5V +5V +5V 4 Aterramento 0V 0V 6 Disparo lógico do processador Pulso de +5V / 10ms 0V 8/9 Saída injetor (pino 59 da ECU) Pulso Pulso contínuo 10/11 Saída adicional ou controle Varia com carga Varia com carga

⚙️ Regulador de 5VLocalizado no canto inferior direito da placa. Fornece tensão estabilizada ao processador, sensores e memória. Deve-se medir 5V fixos nos terminais de saída. Problemas comuns: Queda de 5V para 3V → ECU com falhas intermitentes. Sem 5V → ECU totalmente morta, sem comunicação e sem pulsos.

⚙️ Controle do Motor de Passo – IC122O acionamento do motor de passo é feito pelo CI 122, com 4 canais. Cada canal possui resistores de proteção entre o CI e o conector, facilitando o teste. Medições esperadas: Canais 2, 3, 4 e 5 → sinais pulsados de 5V com duração de 50ms ao ligar a ignição. Pinos 6, 7, 10 e 11 → sinais de 12V pulsados (saída). Pinos 8 e 9 → aterramento. 🔧 Diagnóstico na prática: Com a ignição ligada, o multímetro deve indicar os pulsos nos canais de entrada. Após 5 segundos, os sinais permanecem ou caem conforme a posição do motor. Curto entre o CI e o conector pode travar o motor em uma única posição.

⚙️ Controle do Bico Injetor (Monoponto) Driver localizado próximo ao conector, ligado ao pino 59 da ECU. Resistor de proteção de 0,1 ohm – tolerância de 1%. Sinal de controle vem do processador (pino identificado como ‘In - Disparo’). Saídas identificadas nos pinos: 8 e 9: Saída para bico (pino 59 ECU). 10 e 11: Saída secundária, pode ser usada para sinal de retorno ou controle de rampa. Falhas comuns: Resistor de 0,1Ω aberto → ECU injeta mas o bico não aciona. Driver saturando → bico fica aberto. Falta de disparo lógico → falha no processador.

❓ Perguntas dos Alunos 1. Posso rodar o carro com a EPROM trocada de outra ECU? Em alguns casos sim, mas a calibração pode não ser compatível. Ideal é gravar a EPROM original com o conteúdo correto do veículo. 2. A ECU pode funcionar mesmo com 1 ou 2 bicos falhando? Sim, mas o motor ficará com falhas de combustão e má performance. Diagnóstico com lâmpada de teste ou scanner pode ajudar. 3. Como identificar se o cristal de 15MHz está defeituoso? Se não houver comunicação com o scanner ou reset contínuo da ECU, verifique o sinal oscilatório no cristal com osciloscópio. 4. Capacitores eletrolíticos podem ser trocados por cerâmicos? Não. Cada tipo tem função e comportamento diferentes. Use eletrolíticos de qualidade com mesma tensão ou maior.

📊 Tabela Resumo – Diagnóstico RápidoComponente Função Falha Típica Teste / Diagnóstico Diodo Zener Proteção Curto ou aberto Testar com multímetro em bancada Cristal 15MHz Clock do MCU Sem comunicação Osciloscópio ou troca por teste RAM Memória de operação Reset ou falha intermitente Troca comparativa ROM (EPROM) Armazena mapas Mapa corrompido / reprogramar Leitura / gravação / substituição Drivers de bicos Acionamento de injetores Sem pulso / curto Osciloscópio ou driver tester Capacitores Filtragem Falha de boot / ruído Teste ESR e capacitância 💡 Dicas PráticasSempre revise os capacitores em toda EEC-IV antiga: substitua por novos de boa qualidade. O processador pode continuar funcionando parcialmente, então falhas intermitentes não descartam defeito no MCU. Tenha um EPROM funcional reserva para teste rápido. Monte uma bancada com carga resistiva simulando os 6 bicos para avaliar todos os drivers ao mesmo tempo.

📌 Análise por Componentes (Base na Imagem Numerada)1. Diodo ZenerFunção: proteção contra surtos de tensão reversa. Geralmente é a primeira linha de defesa contra picos na linha de 12V. Falha comum: zener em curto pode derrubar a linha de alimentação da ECU ou causar queima de fusível no chicote do veículo. 2. 3. Drive dos injetores 1–2–3 e 4–5–6A ECU possui dois grupos de drivers discretos para os 6 bicos. Localizados em pares, responsáveis por chavear os bicos com controle do processador. Tipo típico: transistores Darlington ou MOSFETs com proteção interna. Falhas comuns: ECU injeta apenas 3 cilindros (meia bancada); Transistor em curto aterra a linha permanentemente; Resistor de base aberto impede acionamento. 4. Drive da luz de injeçãoFunção: acionar a lâmpada MIL (Malfunction Indicator Light) no painel. Pode ser um transistor ou um driver específico. Pode queimar e manter a luz acesa mesmo sem falha real ou, ao contrário, impedir a luz de acender em falha real. 5. Cristal de Clock – 15 MHzControla o tempo de operação do processador. Oscilador de 15MHz. Falha no cristal pode causar: ECU sem comunicação com scanner; Reset contínuo; Falha no tempo de injeção e ignição. 6. Memória RAMTemporária, perde dados com o desligamento da ECU. Responsável por armazenar variáveis de operação em tempo real. Defeitos nesse CI causam funcionamento aleatório e falhas intermitentes. 7. ProcessadorCérebro da unidade. Responsável pelo cálculo de tempo de injeção, avanço de ignição e interpretação de sensores. Sinais que chegam: MAP, TPS, rotação, temperatura, etc. Saídas: bicos, ignição, relé da bomba, ventoinha. Falhas: sem pulso nos bicos, ausência de comunicação, reset contínuo. 8. Memória ROM (EPROM)Armazena o mapa de injeção e ignição (software fixo). Pode ser EPROM UV (janela de quartzo) ou OTP. Possível realizar reprogramação com chip removível (ex: performance). 14. Capacitor Eletrolítico 47μF x 16VFiltro de alimentação, desacopla ruídos de alta frequência. Umidade e tempo podem causar vazamento, corrosão e perda de capacitância. Sintoma comum: ECU “morta” ou oscilando ao ligar. 15. Capacitor Eletrolítico 10μF x 63VTambém ligado à linha de alimentação, porém com maior tolerância de tensão. Mesmo cuidado com oxidação e vazamento do eletrolítico. Dica: sempre verificar com ESR para confirmar falha.

🧩 PERGUNTAS DOS ALUNOS1. Por que a ECU LE-Jetronic não possui comunicação via scanner? Porque se trata de um sistema analógico, sem processador ou protocolo de comunicação serial. O diagnóstico é feito por sintomas e testes físicos. 2. O que causa os bicos injetores travarem abertos? Geralmente falha nos drivers LM2902 ou TIP122, causadas por curto, solda fria ou sobrecarga. 3. Como saber se o drive de ignição está queimado? Com um multímetro em teste de semicondutor, se não apresentar a queda de tensão típica (0,4V a 0,8V) entre coletor e emissor, está em curto. 4. É possível usar o drive de ignição Marelli G7 nesta ECU? Sim, respeitando a pinagem dos terminais A, B, C com os pinos 1, 2 e 3 do FET. 5. Quando a ECU acende luz de injeção e o carro falha, o que devo verificar? Verifique fuga de corrente, bobina com falha, cabos resistivos e interferência eletromagnética.

❓ FAQ - Perguntas de Alunos1. Por que a ECU usa resistores de 100K nos sinais de entrada? Esses resistores servem como proteção contra sobrecarga de tensão e ruído. Eles limitam a corrente que chega ao processador, evitando que variações extremas dos sensores danifiquem o MCU. 2. É possível substituir o VB025SP por outro CI equivalente? Sim, há equivalentes como VB027SP ou BIP373 com adaptações. No entanto, deve-se verificar compatibilidade de pinagem e base Darlington. 3. Quando há falha na bobina, o VB025 queima? Com frequência, sim. Uma bobina em curto força o driver a operar fora do limite térmico, provocando falha interna. 4. O que causa leitura travada de TPS ou MAP? Trilhas rompidas, resistores abertos ou falhas no CI do processador. O diagnóstico com multímetro é essencial.

💥 Dicas Técnicas ImportantesAtenção aos resistores de 100K: qualquer falha de leitura nos sensores MAP, TPS ou sonda pode estar relacionada a estes resistores. Oscilação de marcha lenta: normalmente relacionada ao sinal TPS ou MAP — revise o pino e o resistor. Falta de ignição: verifique alimentação de 5V no VB025SP, terra nos pinos 1 a 5, e sinal de entrada lógica no pino 9. Alimentação da ECU: o regulador de 5V (CI marcado como "E" na placa) deve estar operando com tensão estável. 📍 Sinais de Entrada: Proteções e Resistor Pull-up🧪 Sonda Lambda O pino 20B da central recebe o sinal da sonda e passa por um resistor de proteção de 100K. Este resistor direciona o sinal até o pino 35 do processador (MCU). Este circuito pode ser usado para diagnóstico de travamento da sonda, falha de alimentação ou curto. 📉 TPS – Sensor de Posição da Borboleta O pino 76A da central segue por resistor de 100K, indo até o pino 30 do processador (MCU). Aqui vale lembrar que qualquer oscilação indevida de marcha lenta pode estar ligada à falha neste resistor ou no próprio aterramento do sensor. 📈 MAP – Pressão Absoluta do Coletor O pino 75A da central recebe o sinal do sensor MAP. Também passa por resistor de 100K e segue para o pino 33 do MCU. Fique atento ao valor de leitura no scanner: MAP travado ou com sinal fora da faixa geralmente indica falha neste ponto. ⚡ Controle de Ignição – VB025SPA ECU usa o CI VB025SP como driver da bobina de ignição. Pino 66 da central → conecta ao terminal de saída para a bobina 02. Pino 59 da central → conecta ao terminal de saída para a bobina 01. O controle lógico vem do processador: terminal 9 do VB025 recebe sinal do pino 135 do MCU, e o terminal 10 é o emissor aberto (diagnóstico da ignição). Lembre-se que a base Darlington e a alimentação de 5V devem estar estáveis para evitar falhas intermitentes de centelha. 📌 Processador Central – SC439620VFT20Este é o cérebro da ECU. Recebe todos os sinais de sensores, processa os mapas e gera os pulsos de controle. A pinagem está totalmente documentada nas tabelas que acompanham o vídeo. Observe que pinos 30, 33 e 35 estão diretamente envolvidos no controle dos sensores TPS, MAP e sonda, conforme mostrado na imagem detalhada.

🧩 PERGUNTAS DOS ALUNOS1. Por que a ECU LE-Jetronic não possui comunicação via scanner? Porque se trata de um sistema analógico, sem processador ou protocolo de comunicação serial. O diagnóstico é feito por sintomas e testes físicos. 2. O que causa os bicos injetores travarem abertos? Geralmente falha nos drivers LM2902 ou TIP122, causadas por curto, solda fria ou sobrecarga. 3. Como saber se o drive de ignição está queimado? Com um multímetro em teste de semicondutor, se não apresentar a queda de tensão típica (0,4V a 0,8V) entre coletor e emissor, está em curto. 4. É possível usar o drive de ignição Marelli G7 nesta ECU? Sim, respeitando a pinagem dos terminais A, B, C com os pinos 1, 2 e 3 do FET. 5. Quando a ECU acende luz de injeção e o carro falha, o que devo verificar? Verifique fuga de corrente, bobina com falha, cabos resistivos e interferência eletromagnética.

📊 TABELA RESUMO — COMPONENTES & DICASComponente Função Defeito Comum Solução TIP122 Acionamento bico Bico travado Substituir LM2902 Driver bico Tensão anômala Substituir e testar fora da placa CJ07 Fluxo de ar ECU morta Trocar por CI funcional 2N3055 Disparo bobina Falta de pulso Ressolda ou substitui BC547 Pré-disparo ignição Solda fria Ressoldar FET (J) Drive ignição Sem centelha Trocar por Marelli G7 W2/W12 Resistor Aquece ou queima Substituir por valor equivalente Editado 2 horas atrás por Fernando

❓ PERGUNTAS DOS ALUNOS1. O que faz a EPROM (A) nessa ECU? Ela armazena o mapa de injeção e parâmetros programáveis da ECU. Sem ela, a ECU não funciona corretamente. 2. Como o sinal da bobina é controlado? O processador envia o sinal para o CI GSC7331, que comanda os drivers F e G responsáveis por acionar as bobinas 1 e 2. 3. Posso trocar o driver de bobina por outro modelo? Sim, desde que mantenha o mesmo encapsulamento e compatibilidade de corrente e controle. 4. O carro não tem marcha lenta. O que pode ser? Verifique o componente H, responsável pelo controle do motor de passo ou solenóide de ar. 5. A ECU liga mas não injeta. O que verificar? Drivers de bico queimados (I a M), falha no processador (B ou C), ou regulador de 5V fora da faixa.

🧪 TESTES E FALHAS RECORRENTES1. Sem Pulso na BobinaTeste continuidade entre o processador e os drivers F e G; Verifique curto no primário da bobina: pode causar queima do CI GSC ou do driver; Ressolde a base dos pinos 59 e 71. 2. Bicos Sem PulsoTestar os 4 drivers I, J, L, M; Verificar integridade da alimentação 5V no regulador E; Muitas vezes há falha de trilha ou solda fria na base desses drivers. 3. Falha no Atuador de Marcha Lenta (H)Veículo oscila ou não segura marcha lenta; Verifique o componente H, que atua no motor de passo; Testar com alimentação direta de 12V no atuador. 4. Erro de Leitura / ApagamentoEPROM A com falhas pode causar reset contínuo ou leitura incorreta; Regravar com mapa funcional ou substituir por EPROM com backup válido; Teste de checksum pode ajudar na validação. 5. Problemas no Regulador de 5V (E)Pode causar funcionamento intermitente de sensores e processadores; Testar com multímetro: deve haver tensão estável entre 4,95V e 5,1V. 🧰 DICAS AVANÇADAS PARA DIAGNÓSTICOUse estação de retrabalho para ressolda em pontos de grande corrente, como os dos drivers de bobina; Sempre teste a ECU em bancada com simulação completa antes de liberar para o veículo; Utilize o esquema da imagem do "Controle de Ignição" para rastrear falhas lógicas. 🗂️ TABELA RESUMO DE DRIVERSComponente Função Sinal de Entrada Ponto de Teste GSC7331 Controle bobina Pino 59 do MC Pino 71 Driver F Bobina 1 Saída do CI Conector da ECU Driver G Bobina 2 Saída do CI Conector da ECU I/J/L/M Bicos Processador Pinos de bico no conector H Atuador ML Processador Teste com 12V

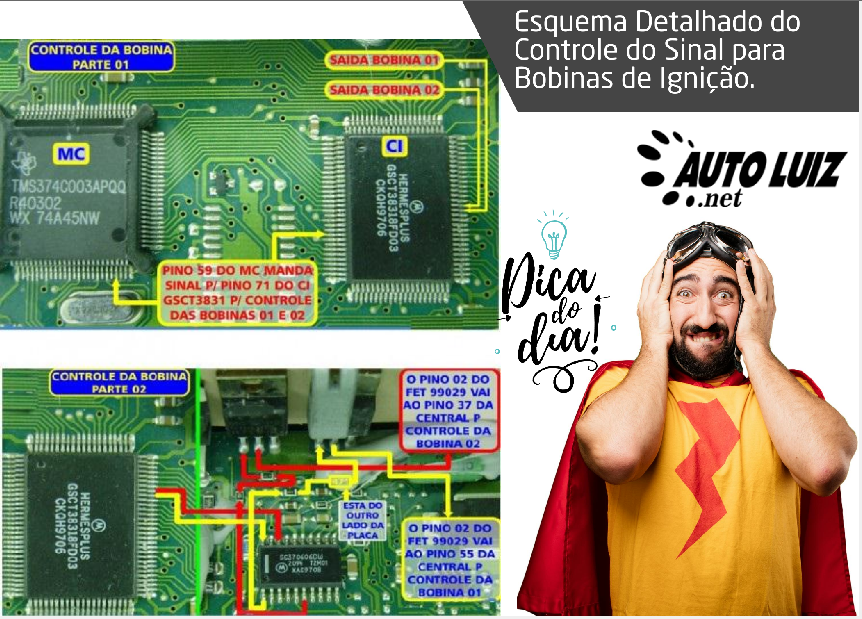

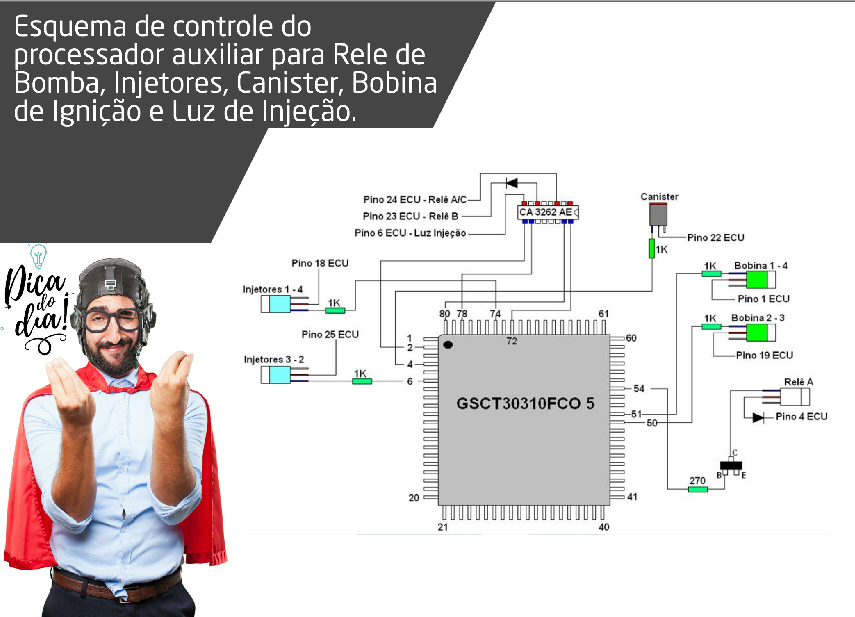

🧠 ESQUEMA DE FUNCIONAMENTO – IGNIÇÃO📌 Como mostrado na imagem de apoio "Controle da Bobina": O pino 59 do processador (MC - TMS370C003APQ) envia o comando para o pino 71 do CI GSC7331. Esse CI é responsável pelo controle das duas bobinas de ignição; O sinal é então amplificado pelos drivers F (Bobina 1) e G (Bobina 2). 🔧 Dica prática: Se o motor está sem centelha, verifique continuidade entre os pinos citados e substitua o CI GSC se necessário.

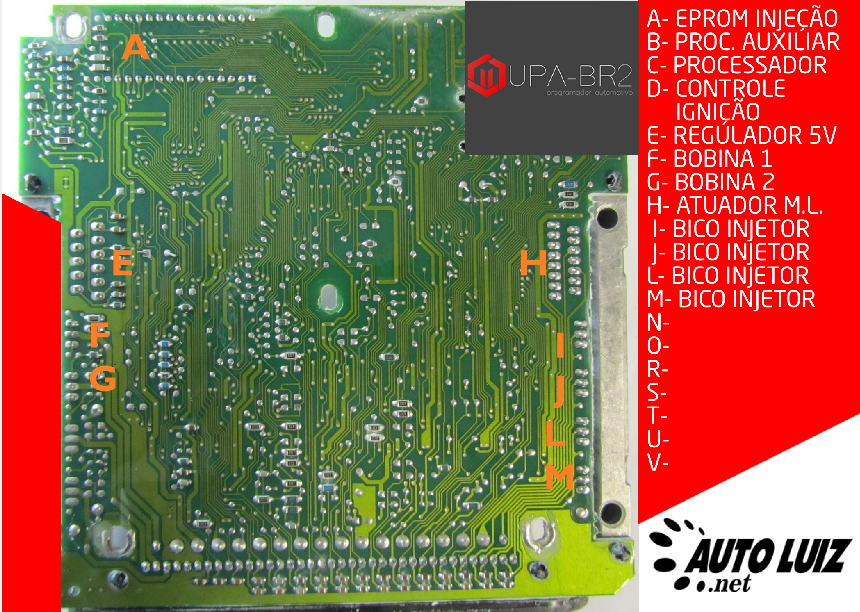

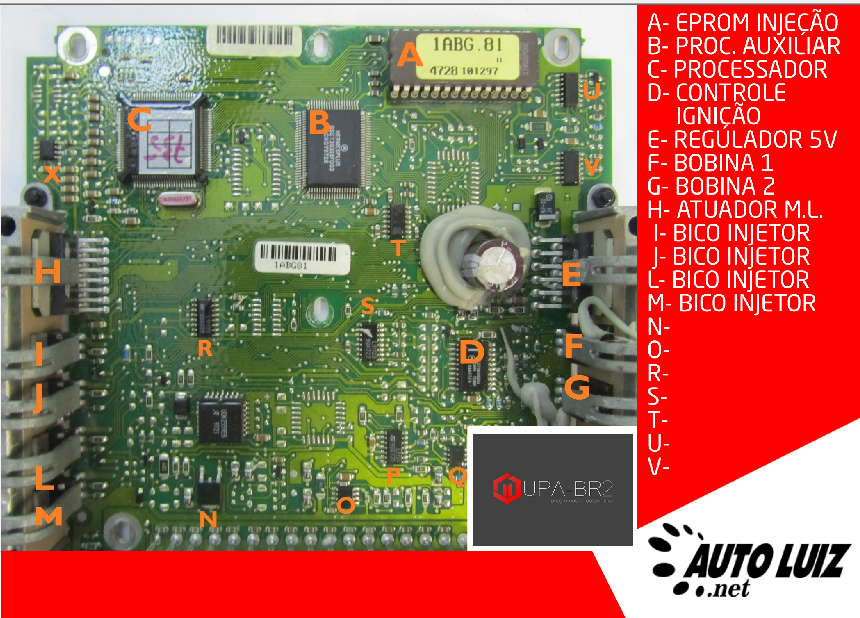

🔍 IDENTIFICAÇÃO DOS COMPONENTES INTERNOSLetra Componente Função A EPROM de injeção Armazena o mapa de injeção e parâmetros do motor B Processador auxiliar Executa tarefas paralelas, como cálculo de avanço e tempo de injeção C Processador principal Unidade de controle central, executa o software da ECU D Controle de ignição Circuito de chaveamento e amplificação para bobinas E Regulador de 5V Alimentação dos circuitos lógicos F Driver Bobina 1 Acionamento da bobina de ignição 1 G Driver Bobina 2 Acionamento da bobina de ignição 2 H Atuador de marcha lenta Controle do motor de passo ou solenóide de ar I, J, L, M Drivers dos bicos injetores Ativam os bicos conforme o sinal do processador N, O, R, S, T, U Áreas auxiliares Filtros, buffers, conversores, etc
