Fernando

4. Posso substituir essa ECU por outra ME 7.5.30 plug and play? Não. Precisa de emparelhamento com painel e chaves via Immo. OU CLONAGEM da eeprom 95040.

3. O que faz o motor limitar em 3000 rpm sem DTC? Pode ser ausência de sinal do sensor de rotação, erro de sincronismo ou falha no pedal do acelerador.

2. Por que o bico 4 para de funcionar mesmo trocando ECU e bobina? Pode ser falha no motor (mancal ou cabeçote). O driver pode cortar o pulso para preservar o funcionamento.

1. O que causa a perda de alimentação de 5V na ME 7.5.30? A principal causa é a falha do regulador 30369. Isso compromete sensores, processador e comunicação com o scanner.

🧰 Tabela de Drivers e ReposiçãoFu nção CI sugerido Observação Regulador 5V 30369 Sem ele, não há funcionamento básico Relé / Canister 30578 Compartilha driver com aquecedores Bobina de Ignição 30637 Aplicado em D Motor de Passo L9929 Controle de marcha lenta Bicos Injetores 30378 Um dos mais substituídos Sonda 30578 Driver aquecimento Ventoinha 30369 Mesmo CI do regulador Partida a Frio 30578 Acionamento por relé externo Mapa Mental – Bosch ME 7.5.30ALIMENTAÇÃO Regulador 5V Pino 15 / 30 / 31 PROCESSAMENTO MCU (ME7530) EEPROM Conexão com painel SAÍDAS Bicos (individualizados) Ignição (bobina dupla ou simples) Borboleta eletrônica Canister / relé / ventoinha ENTRADAS Sensor rotação / fase Pedal acelerador Sensor detonação IMOBILIZADOR Eprom dedicada Comunicação com painel

Testes Práticos (Baseado nas Aulas)📂 Dica 02 e 03 – Alimentação da CentralVerificar: Positivo pós-chave (15) Positivo direto (30) Terra (31) Saída regulada (5V) Caso o CI 30369 esteja defeituoso, não haverá alimentação nos sensores → sem partida. 🔧 Dica 04 – Teste da IgniçãoVerifique sinal nos terminais 6, 57 e 71 conforme tabela do driver. Caso falte sinal no pino 8 ou 7 do processador, suspeitar de falha interna ou falta de alimentação do CI. 🌀 Dica 06 – Controle da BorboletaO CI ligado à borboleta recebe comandos diretos do processador. Ausência de atuação pode ser: Falha no CI (C) Alimentação ausente no driver (term. 2, 17, 18) Processador sem comando → problema lógico ou físico.

7. O que causa a ECU travar completamente e não acionar nenhum atuador ou relé?Isso ocorre principalmente por falhas no regulador de 5V (L9170 ou 10226). Quando esse componente está em curto ou queimado, os processadores e CI’s lógicos não recebem tensão adequada, impedindo qualquer ação da ECU. A falta de 5V também impede o funcionamento do sensor TPS, do conversor A/D, da EPROM e da RAM, paralisando todo o sistema. Para diagnosticar, aplique 12V na ECU e verifique se há 5V nos pontos de alimentação dos chips. Se estiver ausente, substitua imediatamente o regulador e verifique se há curto-circuito a jusante que esteja derrubando essa linha.

6. Qual é a importância do cristal oscilador e como posso testá-lo?O cristal oscilador (geralmente de 4 MHz na IAW 1G7) é essencial para que o processador inicie qualquer operação. Sem oscilação, a ECU não inicializa, não gera nenhum pulso de saída e parece “morta”. Para testá-lo, utiliza-se o osciloscópio na saída do cristal, verificando a presença de uma onda senoidal ou quadrada estável. Caso a frequência esteja ausente ou muito instável, pode-se substituir o cristal por um compatível para verificar se a ECU volta a funcionar. Essa falha costuma ser silenciosa, já que todos os demais componentes estão aparentemente bons.

5. Como posso testar sensores como o de rotação, temperatura e MAP diretamente pela ECU?O sensor de rotação pode ser testado medindo-se a saída em milivolts AC enquanto se gira o motor de arranque. Se o sinal chega até o CI 92640 e mesmo assim não há pulso de injeção, o problema está na interpretação pelo processador. O sensor MAP pode ser testado aplicando vácuo manual e observando se a tensão no fio de sinal varia (de ~4.5V sem vácuo para ~1V com vácuo). Já os sensores de temperatura podem ser testados via resistência — o valor diminui conforme a temperatura aumenta. Esses testes garantem a integridade da malha de entrada da ECU, desde o conector até o CI.

4. Como verificar se os injetores estão sendo corretamente acionados?O teste de injetores pode ser feito medindo a queda de tensão nos terminais de saída dos transistores N06CL enquanto o motor é girado. Você também pode usar o osciloscópio para observar o sinal PWM enviado do processador para o base dos transistores. Um sinal limpo indica que o problema não está no processador. A ausência de queda de tensão nos pinos de saída sugere falha no transistor. Além disso, alguns resistores limitadores de entrada para os N06CL influenciam na largura do pulso — se alterados, causam funcionamento irregular dos bicos. Injetores travados abertos ou sem pulso indicam quase sempre falha nesses drivers.

3. Como saber se o relé principal está sendo ativado corretamente pela ECU?O relé principal, comandado pelo transistor L1N0GCL, deve receber um sinal de disparo vindo do CI CA3262. Para testar, alimente a ECU na bancada e meça a tensão no coletor do L1N. Se houver 12V constante e nenhum acionamento no emissor, o transistor pode estar em aberto. Um teste eficiente é simular o acionamento ligando o sinal do CA3262 ao aterramento via um resistor, ativando manualmente o L1N para verificar se a ECU começa a “viver” (acende lâmpadas, ativa bomba, etc). Caso não haja resposta, é necessário checar continuidade entre o CA3262, o transistor e o pino do relé.

2. É possível testar o motor de passo fora da ECU? Como saber se ele ou o driver L9122 está com defeito?Sim, é possível testar o motor de passo fora da ECU utilizando uma fonte de 12V com resistores de limitação para simular os quatro canais (Passo A, B, C, D). Você pode alimentar diretamente os enrolamentos, observando se o eixo se movimenta corretamente. Se o motor estiver bom, mas mesmo assim não atuar no veículo, verifique os pinos do L9122 até o conector com multímetro para identificar possíveis rupturas. O CI L9122 pode apresentar falhas nos canais internos, que levam à ausência de marcha lenta, mesmo com o motor e sensor TPS funcionando corretamente. Nesses casos, o reset com o CHIP FERRAMENTA é recomendável após a substituição.

1. Como posso testar corretamente os transistores ON40CL que acionam as bobinas de ignição?Você pode testar os ON40CL verificando se há sinal de entrada vindo do processador (normalmente terminal 53 ou 54) usando um osciloscópio ou lâmpada de teste. Com o motor girando, deve haver um pulso periódico no pino de entrada. Em seguida, com multímetro ou lâmpada, confira se há acionamento no pino de saída que vai para a bobina. Caso exista entrada, mas não haja saída, o transistor está aberto ou com fuga. Se houver curto entre coletor e emissor, o transistor poderá manter a bobina energizada, causando superaquecimento ou ausência de centelha. Esse tipo de teste também ajuda a identificar se a falha está no drive ou no próprio processador.

Sintoma Causa Provável Solução Carro injeta demais Oxidação nos capacitores Limpeza com IPA e retrabalho de trilhas Sonda travada em rico Curto nos capacitores VBAT Isolar e substituir Sem pulso de bico/ignição Regulador 5V queimado Substituição do L9170 ou 10226 Bobina sem centelha ON40CL com fuga Testar e substituir Marcha lenta inativa L9122 defeituoso Troca e reset com CHIP FERRAMENTA ECU travada Falha na EPROM ou GSCT Reset com CHIP FERRAMENTA

MAPEAMENTO GERAL DOS COMPONENTES TAPA - TREINAMENTO AVANÇADO EM PROGRAMAÇÃO AUTOMOTIVA✅ 01 – Filtro de entrada (VBAT)Composto por capacitor e diodo de entrada. Função: proteção contra surtos vindos da linha 12V. Falha típica: capacitor com vazamento ou oxidação → pode causar excesso de injeção e travamento da sonda lambda em mistura rica. ✅ 02 e 03 – Transistores N06CLResponsáveis pelos pulsos dos bicos injetores. 02: Injetores 1 e 4 | 03: Injetores 2 e 3. Pinos (Imagem Detalhada 2): Pino 01: Entrada do sinal do processador. Pino 02: Saída para bico. Pino 03: GND. Falha típica: travamento dos bicos abertos ou sem pulso → problema nesse drive. ✅ 04 – Regulador 5V (L9170 ou 10226)Reduz 12V para 5V, alimenta todos os CI’s digitais da ECU. Falha típica: ECU “sem vida” (sem pulso de bico, ignição, relé nem bomba). ✅ 05 – Processador Principal (MC68HC11F1VFN4)Controla sensores e comunicação com EPROM e RAM. Armazena parcialmente o imobilizador. Falha típica: gera sinal mas o carro não pega → micro defeituoso. ✅ 06 – Processador de Atuação (GSCT30310FCO)Encarregado de atuar relés, bobinas, bicos e motor de passo. Controla diretamente os transistores de potência. ✅ 07 – EPROM M27C512Armazena mapa de injeção e parâmetros. Dica: possível travamento pode ser resolvido com “CHIP FERRAMENTA” e reset de parâmetros. ✅ 08 – CI 92640Conversor A/D e inversor lógico. Função principal: sensor de rotação. ✅ 09 – CA3262AEResponsável por: Acionamento do relé da bomba. Acionamento do relé do ar-condicionado. Luz de avarias no painel. Referência cruzada: Imagem 5 – análise do caminho dos sinais até os conectores. ✅ 10 e 11 – Transistores ON40CL (Bobinas)10: Bobina cilindros 1 e 4. 11: Bobina cilindros 2 e 3. Pinos (Imagem 3): Pino 01: Sinal do processador. Pino 02: Saída. Pino 03: GND. ✅ 12 – Driver L9122Responsável pelo motor de passo (corretor de marcha lenta). Ver Imagem 7: Pino 14 → pino 02 do conector (Passo C). Pino 20 → pino 20 do conector (Passo B). Pino 02 → pino 03 (Passo A). Pino 13 → pino 21 (Passo D). Falha típica: marcha lenta totalmente desregulada ou inativa. ✅ 13 – Transistor L1N0GCLAciona relé principal (Relé A). Falha típica: sem alimentação em bico, bobina, relé → verificar esse driver.

MULTEC H - Conector Cinza e Preto, com injeção com cabo de acelerador. o decode é na EEPROM da central de injeção. Geralmente eprom 95040. o decode entao temos no UPA-ULTIMATE e tambem temos no EDITEC Light. Acima é um arquivo reset para download.

INTRUÇÕES EDITEC

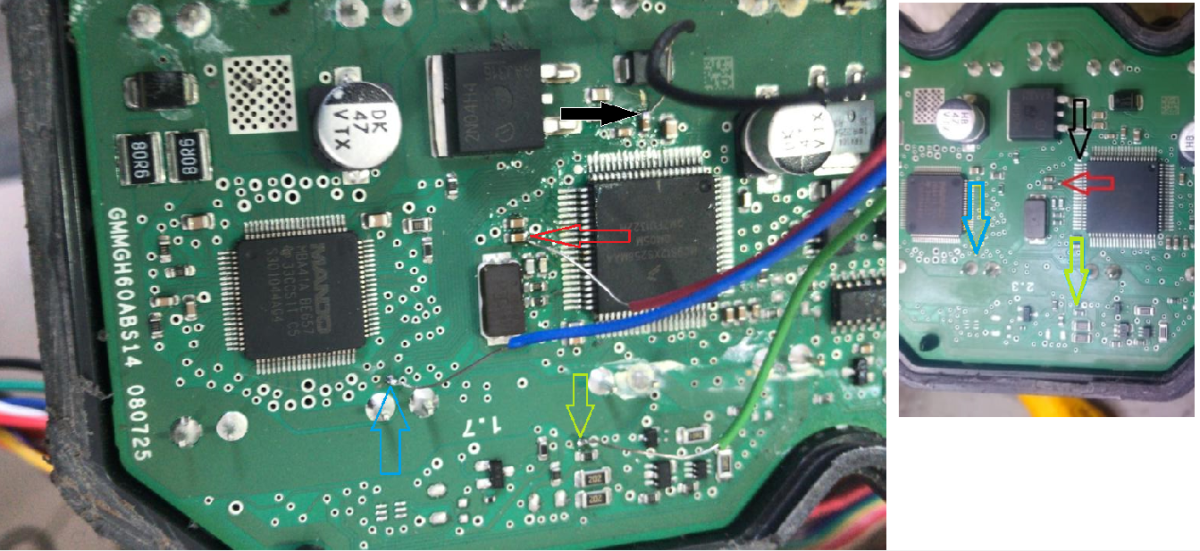

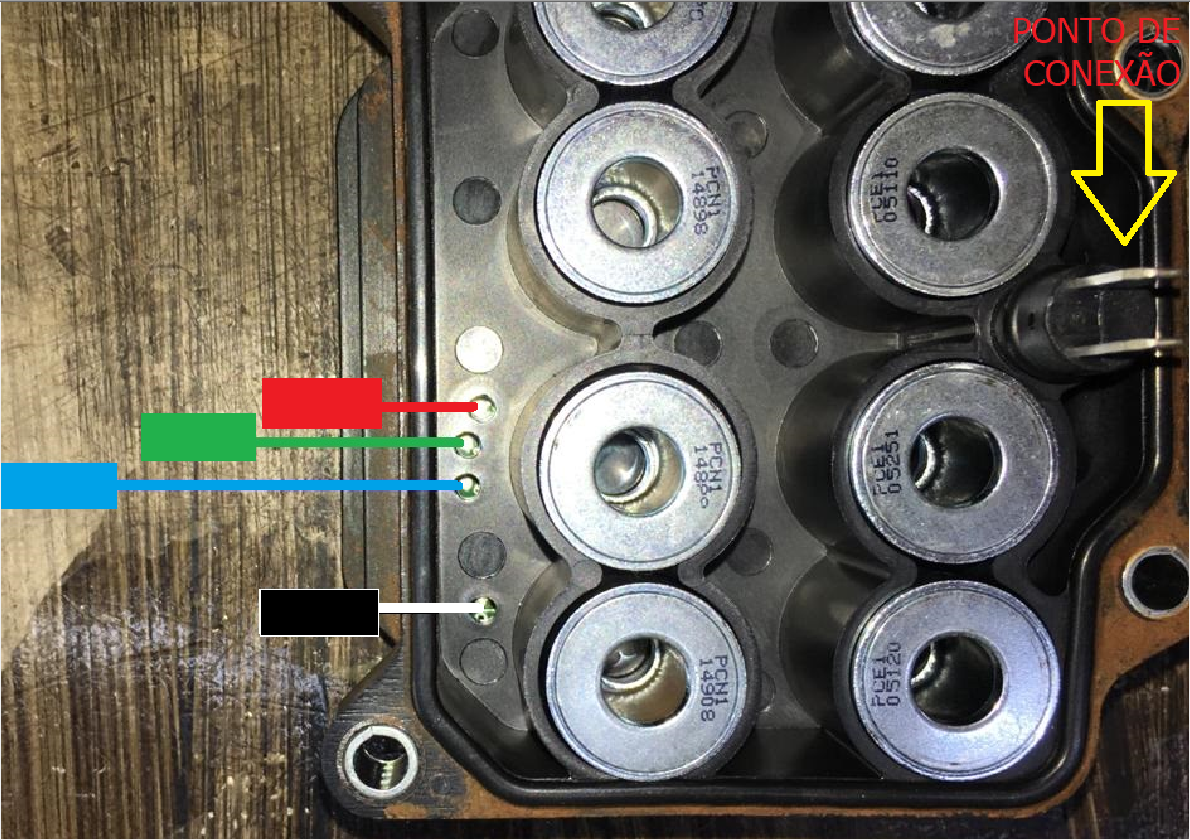

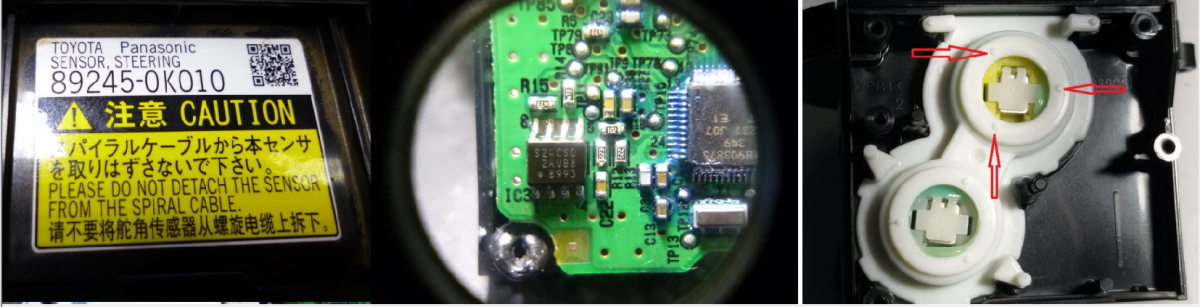

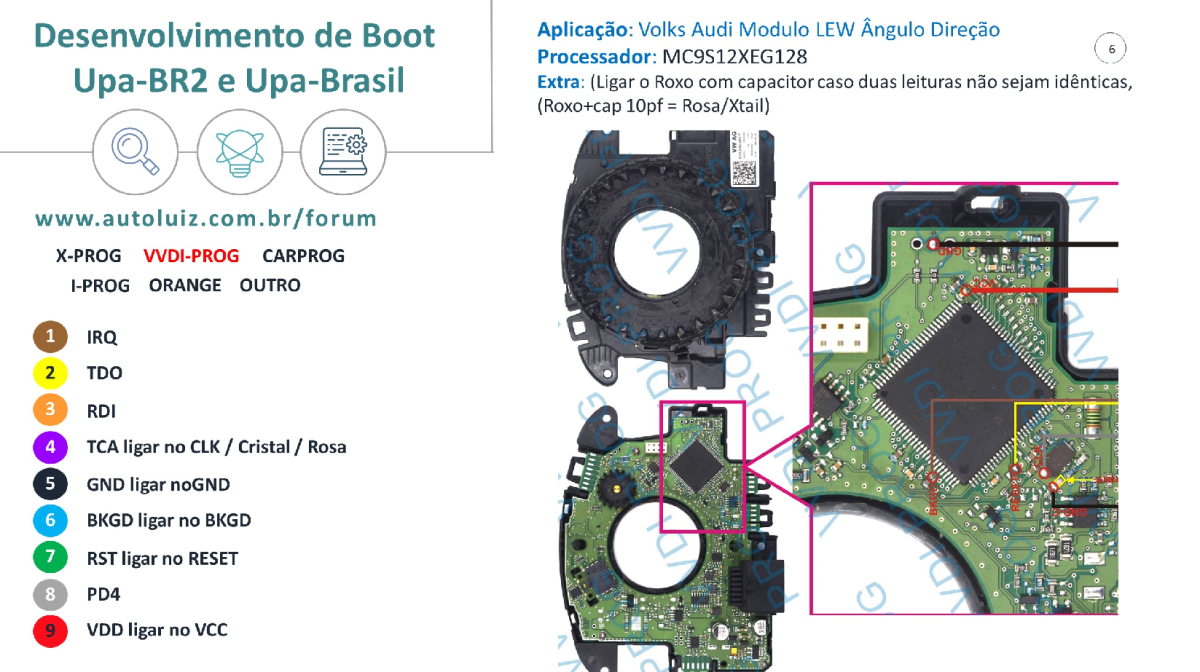

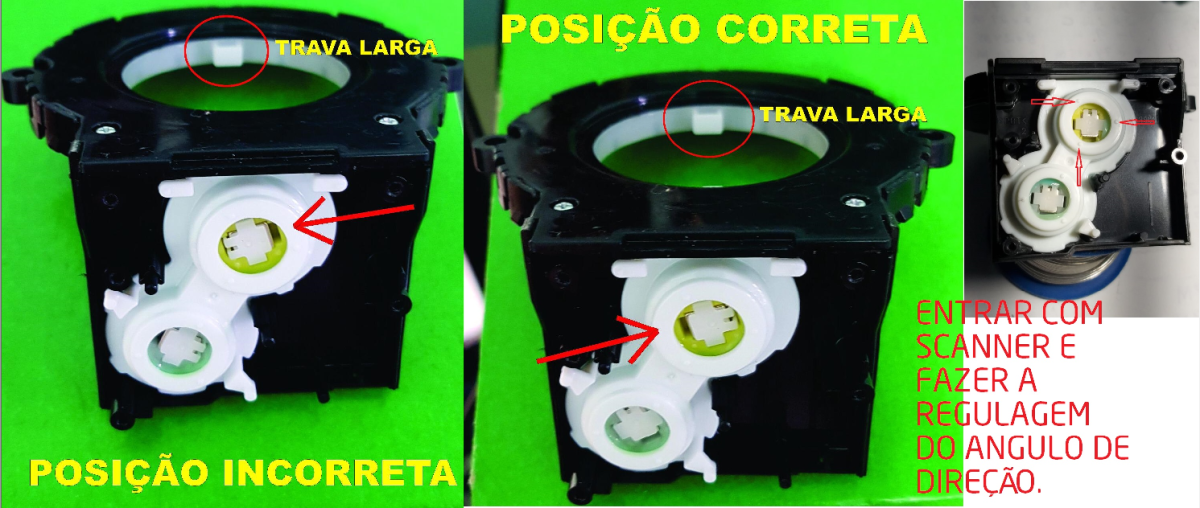

ROCEDIMENTO CORRETO: LER O PROCESSADOR DA USADA E PASSAR PARA ESTA AI PROCEDIMENTO VIA OBD2: ENTRA COM SCANNER DA GM MDI2 E APRESENTA O ABS, PARA ISSO DEVERA LEVANTAR O VIN DA PEÇA ANTIGA E DO CARRO, PROVAVELMENTE PEÇA UMA SENHA ON LINE PROCEDIMENTO PARALELO, EDITAR CHASSIS E SENHA PELO UPA-BR, EM MUITOS CASOS FUNCIONA, MAS NAO É GARANTIDO, EM ALGUNS TEM UMA CRYPTOGRAFIA DA REDE CAN, NOTEI QUE OS QUE TEM MYLINK TEM A REDE CAN DIFERENTE (BC PRINCIPALMENTE) DIFERENTE DA QUE VEM COM MYLINK ORIGINAL. NO GRUPO DE WHTAS ANDEI COLOCANDO OS VIDEOS DE COMO LER O ABS INCIRCUITO, SEM DESMONTAR, E NO UPA TEM O BOOT SEM DESMONTAR TBM

Este tópico abordará o Editec, abrangendo tanto o imobilizador da ECU quanto o emparelhamento entre a ECU e o Immobox, a ECU e o BC, ou a ECU e o painel. Em alguns sistemas, o emparelhamento com o ABS, o câmbio TCM e o painel estará habilitado, permitindo a utilização do mesmo tópico. -------------------------

Este tópico abordará o Editec, abrangendo tanto o imobilizador da ECU quanto o emparelhamento entre a ECU e o Immobox, a ECU e o BC, ou a ECU e o painel. Em alguns sistemas, o emparelhamento com o ABS, o câmbio TCM e o painel estará habilitado, permitindo a utilização do mesmo tópico. -------------------------

Este tópico abordará o Editec, abrangendo tanto o imobilizador da ECU quanto o emparelhamento entre a ECU e o Immobox, a ECU e o BC, ou a ECU e o painel. Em alguns sistemas, o emparelhamento com o ABS, o câmbio TCM e o painel estará habilitado, permitindo a utilização do mesmo tópico. -------------------------
