📌 Descrição Técnica e Diagnóstico por Componente🔹 CI 01 e CI 02 – Bobinas (VB525SP e VB025) Verificar os pinos de disparo e diagnóstico (pino 9 e 10). Usar transistores Darlington compatíveis com dissipação térmica adequada. 🔹 CI 03 – Corpo de Borboleta (L9958SP) Medir alimentação PWM e feedback via scanner. Substituição apenas por CI igual; pinagem crítica. 🔹 CI 04 – EEPROM Immo (ST95460) Pode ser regravada com dump compatível ou substituída por 95040 (com ajustes no firmware). 🔹 CI 05 – Driver Multifuncional (L9131) Injetores (MAR9109PD internamente) Luz MIL (avaria) Relé da ventoinha (1ª e 2ª velocidade) Relé A/C, partida a frio e canister Testar com lâmpada de teste nos terminais dos relés. Substituição por L9131 ou L9132 compatível. 🔹 CI 06 – Regulador 5V (L9147) Verificar saída de 5V e corrente. Substituível por L9147PD ou regulador linear compatível. 🔹 CI 09 – Sensor de Detonação (AA205AC1) Testar com osciloscópio e monitorar tempo de ignição no scanner. Pode ser substituído por interface analógica semelhante. 🔹 Região 10 – Proteção de Entrada Interferência nos sensores Travamento da ECU Queima por surtos de alternador

🧪 Perguntas dos Alunos1. Como sei se o problema está no CI ou no sensor de detonação? 2. A ECU está ligando o relé, mas não injeta. O que pode ser? 3. Pode-se substituir BU931 por BU941? 4. O motor de passo aquece mesmo desligado, é normal? 5. A ECU pode apagar os parâmetros sozinha?

🧠 Mapa Mental – Marelli G7 Processador Central (Motorola) Interpretação dos sinais do TPS, detonação, marcha lenta e temperatura EPROM e RAM Mapeamento de funcionamento Drivers Bico: 9648 Bobina: BU931P / BU941 Motor de passo: L298N Bomba/Canister/Sonda: CA3262AE Sinais Críticos TPS Sensor de temperatura Detonação Lâmpada de avaria (MIL)

📌 Defeitos Comuns – Análise em Bancada❌ Oscilação de marcha lenta Verificar embuchamento do motor de passo e funcionamento suave do êmbolo. TPS deve estar com regulagem correta e sem zonas mortas. ❌ Interferência de ignição Velas, cabos e bobinas com resistência fora do padrão causam oscilação, cortes e travamento da EPROM. Velas resistivas e aterramento correto da ECU ao bloco do motor são obrigatórios. ❌ Queima do drive de bobina Se bobina 1 queimar, o carro não dá partida. Se bobina 2 queimar, pode pegar com 2 cilindros. Substituir Darlington com pasta térmica e isolador. ❌ Queima do varistor (vermelho, redondo) Verificar regulador de voltagem do alternador. ❌ EPROM com defeito ou apagando parâmetros Substituir EPROM se apresentar erro de checksum. Recomenda-se regravação com checksum corrigido e reforço no aterramento do GND digital.

❓ Perguntas dos Alunos1. Por que não consigo testar a IAW P8 na bancada? 2. O bico injetor não está pulsando, o que posso verificar? 3. Posso substituir a EPROM da P8 por outra regravável? 4. Quais ferramentas podem ajudar no desbloqueio da ECU?

📊 Tabela Técnica Resumo dos DriversFunção CI Possível Observações Bico Mono 30264 1595 Controla diretamente o pulso Bobina de Ignição Não identificado Pode usar VB025, BUK ou TDA2050 Motor de Passo Discretos / L295 Testar sinais nos 4 terminais Bomba 30264 1595 Mesmo CI do bico (sistema simples) Canister Transistor discreto Controlado via processador Detonação LM2902 (provável) Amplificação do sinal de sensor

❓ Perguntas dos Alunos1. Posso usar o mesmo arquivo de reset para todos os módulos 7.9.9? 2. Qual o sintoma de um transponder bloqueado após o reset? 3. É possível reaproveitar a ECU de outro carro sem clone? 4. Como resolver o erro P0602? 5. Qual CI comanda o corpo de borboleta?

🧠 Mapa Mental da ECU Bosch ME7.9.9 Processador Central Gerencia comunicação CAN e funções de imobilizador Memórias EEPROM: 95080 ou 95160 Flash: 29F400 ou equivalente Módulos de Potência Bicos: 30344 Bobina: 30057 Corpo borboleta: TLE7209 Sonda, ventoinha, canister, A/C: 30344 Sistema de Imobilizador Comunicação com BSI Validação de transponder

⚠️ Problema Comum: Falha no Reset e Luz de Imobilizador Acesa "Vários reparadores relatam que mesmo após reprogramar a memória SOIC, a luz de imobilizador permanece acesa e o veículo não dá partida. Isso ocorre quando o reset não é completo ou há incompatibilidade entre o arquivo gravado, o transponder e a programação da BSI." 🔧 Soluções Práticas Recomendadas1. Arquivos de ResetA gravação correta na memória SOIC8 (geralmente 95080 ou 95160) resolve boa parte dos casos. Utilizar arquivos específicos para o número da central Bosch (ex: 0 261 S04 xxx). Recomenda-se o uso de banco de dados confiável como Editec ou kits de reset de confiança. 2. Verificação do TransponderApós o reset, se a luz do código não apagar: Use Rasther, Fiatecuscan, Launch ou Texa para leitura de imobilizador. Verifique se o transponder está bloqueado. Use ZEDBULL ou TAG Key Tool para desbloquear ou clonar. 3. Reprogramação de ChavesSe o erro persistir mesmo após o reset: Realize a recodificação das chaves com scanner. Em alguns casos, será necessário substituir o transponder. 🚫 Erros Comuns e Suas Causas Código de Erro Descrição Solução Recomendada P0602 Erro de programação do ECM Inserir o VIN manualmente na SOIC U1600 Falha de comunicação imobilizador Clonar módulo completo ou recodificar chave 🛠️ Soluções Avançadas Clonagem completa da ECU pode ser necessária em casos onde o reset não é suficiente. Usar kit de clonagem com: Dump da memória da ECU original (SOIC e FLASH). Dump da BSI. Ferramenta de edição de dump (Hex Editor + Checksum correto).

❓Perguntas dos Alunos1. Como identificar se a ECU ME7.9.6 está resetada corretamente? 2. Posso usar o mesmo arquivo de decode em todas as ME7.9.6? 3. O que causa ausência de aceleração após reset? 4. Qual gravador usar para 29F400? 5. O CI 30344 pode ser usado em todas as funções?

📌 Resumo Técnico Item Ação Necessária EPROM 95080 Reset com arquivo virgem Memória Flash 29F400 Decode com arquivo do número Bosch Corpo de Borboleta Reaprendizado via scanner Scanner Reset de marcha lenta obrigatório Tensão de alimentação Mínimo 12,5V para testes corretos 🧠 MAPA MENTAL – ECU BOSCH ME7.9.6 Processador Comunicação CAN Gestão de ignição e injeção Memórias 95080 (EEPROM) 29F400 (FLASH) Drivers Bico: 30344 Bobina: 30028 Corpo: 30348 Relé/Bomba: 30343 Sinais Críticos TPS → Conversor: 30380 Sonda: 30344 Temp/Canister/ArCond: 30344

⚠️ Defeito Comum: Falta de Aceleração Após Reset "Um dos defeitos mais recorrentes após o processo de reset ou decode da ME7.9.6 é a ausência de aceleração eletrônica, mesmo sem falhas aparentes. Isso se deve à perda do ajuste da posição do corpo de borboleta eletrônico, que precisa ser reaprendido com o auxílio de scanner." 🔧 Soluções Técnicas Regulagem da Marcha Lenta Com scanner automotivo, execute o reset do corpo de borboleta. Aguarde o tempo de adaptação com chave ligada e motor desligado. Verificação Prévia Testar tensão da bateria (mínimo 12,5V). Checar aterramentos, fusíveis, sensor de rotação (indispensável para sincronia) e continuidade da trilha entre CI e conector. Programação com Arquivo Correto Para cada central Bosch ME7.9.6 há um arquivo decode/reset específico, geralmente associado ao número Bosch (0 261 xxx xxx). A utilização do arquivo incorreto causa perda de comunicação e falha de partida. 💾 Procedimentos de Reprogramação Reset – EPROM 95080:Efetue leitura original e armazene. Grave arquivo de reset (ou virgem) para apagar imobilizador. Decode – Flash 29F400:Substitua o conteúdo com arquivo decode específico. Teste o checksum e escreva com gravador compatível (Batronix, Willem, MiniPro). 🛠️ Dicas Avançadas de Oficina Certifique-se de que os pinos de leitura das memórias estão limpos e sem verniz. Evite arquivos universais de internet — prefira base de dados confiáveis como os do Manual Mecatrônica 1 ou do software Editec. Utilize scanner que permita adaptação de borboleta e verificação de parâmetros de marcha lenta e ponto inicial.

❓Perguntas dos AlunosPergunta: A ECU ME1.5.4 pode queimar com inversão de polaridade? Resposta: Sim. É uma das falhas mais comuns, especialmente quando fazem “chupeta” invertida. Isso pode queimar o regulador de 5V e o processador. Pergunta: O que fazer quando os bicos não pulsam mesmo com alimentação? Resposta: Verifique o CI 30313. Se não houver pulso de saída nos pinos 08, 09, 13 ou 21, substitua o CI. Também verifique se o processador está enviando sinal de comando. Pergunta: Por que a luz de injeção não acende mesmo com 5V? Resposta: Verifique capacitores SMD defeituosos, trilhas interrompidas e soquete da EPROM. Se houver oscilação de 5V mas sem funcionamento, pode ser falha no processador. Pergunta: A ECU pode funcionar em bancada e falhar no carro? Resposta: Sim. Se o terra do motor (partida) estiver mal conectado, a ECU pode queimar trilhas internas. Sempre verificar e refazer as massas.

🧠 Mapa Mental – Bosch M1.7 ❓Perguntas dos AlunosPergunta: O que causa o aquecimento excessivo do motor de passo na ECU M1.7? Resposta: O principal motivo é travamento mecânico do atuador, que gera sobrecorrente no CI de controle (30264). Isso pode causar superaquecimento e até queima do componente. Pergunta: A ECU Bosch M1.7 é compatível com ECUs Bosch 3.1? Resposta: Apesar da semelhança física, não são intercambiáveis. Há diferenças na pinagem, programação e drivers, que tornam a substituição arriscada sem adaptação. Pergunta: O que fazer quando o bico monoponto não pulsa? Resposta: Verifique o CI BUK553 e a saída do processador auxiliar. Falhas nesse circuito impedem a ECU de gerar pulso de injeção, mesmo com alimentação normal. Pergunta: Como testar o acionamento do relé da bomba? Resposta: Acompanhe o sinal de ativação vindo do CI 30264 até o relé. Se houver comando e o relé não acionar, o problema pode estar no próprio CI.

📊 Tabela de Diagnóstico RápidoSintoma Verificação Ação Sugerida Sem pulso no bico Testar CI BUK553 e sinal do processador Substituir CI ou revisar processador Bico injeta direto Possível curto em CI ou pino aterrado Revisar CI, trilha e conector Motor de passo aquece Travamento do atuador Substituir motor e CI 30264 Relé da bomba não aciona Falha no CI 30264 Substituir driver Sem centelha Verificar CI 24491 e comando do processador Trocar CI ou revisar linha de sinal Marcha lenta oscilando TPS fora de faixa / CI aquecendo Verificar ajuste e CI

❓ Perguntas dos AlunosPergunta: Como identificar falha no CI de bobina da SIMOS VW? Resposta: A verificação deve começar pelos pinos 10, 14 e 15 do CI 916741 (ou 4260-2). Sem sinal de entrada ou alimentação de 5V, não há pulso para a bobina. Use o osciloscópio para verificar os pulsos e um multímetro para a tensão fixa. Pergunta: O que causa falhas de marcha lenta nessa ECU? Resposta: Normalmente é a falha no CI TLE5203. Esse componente também é responsável por fornecer os 5V, e sua falha compromete sensores e motor de passo. Verifique sinais PWM e alimentação. Pergunta: A ECU SIMOS tem comunicação por diagnóstico via scanner? Resposta: Sim. Em caso de falha na comunicação, verifique primeiro alimentação, regulador de 5V, e a integridade do cristal e linhas de TX/RX entre processador e conector.

🧠 Mapa Mental – SIMOS VW ├── Processador │ ├── EPROM (injeção) │ └── Sinais PWM e sensores ├── Alimentação │ └── Regulador 5V (TLE5203) ├── Atuadores │ ├── Bobina (4260-2 / 916741) │ ├── Bicos (DPS716789) │ └── Marcha Lenta (TLE5203) ├── Sensores │ ├── MAP (Motorola 6PS2483E) │ ├── Velocidade (WP97P9444) │ └── Detonação (766707) └── Emissões └── Canister (CI dedicado)

🔧 Defeitos Comuns e DiagnósticoVeículo sem centelha Verificar se há sinal no pino 15 do CI 916741 (entrada). Medir oscilação no pino 14 (saída para bobina). Confirmar alimentação no pino 10 (5V fixo). Marcha lenta irregular ou inexistente O CI TLE5203 pode estar com falha interna. Testar continuidade das bobinas do atuador. Verificar se o CI recebe alimentação de 12V e comandos PWM. Falha nos bicos injetores Medir se há pulso de comando no CI DPS716789. Substituição exige atenção à solda em SMD com base metálica. Sensor MAP sem resposta Verificar alimentação no MAP (5V). Confirmar continuidade até o processador. MAP integrado (Motorola), pode ser trocado por modelo similar.

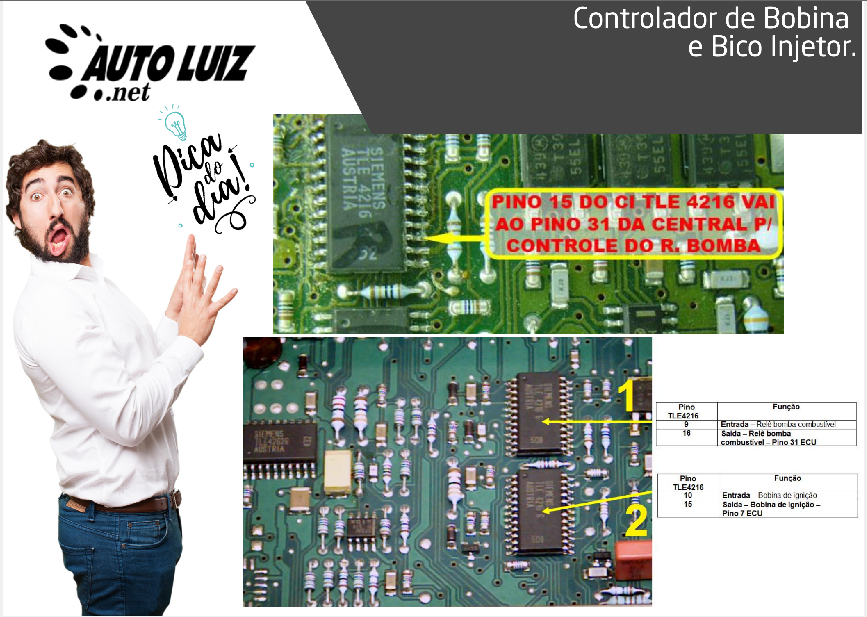

🔬 Detalhamento de Funcionamento – Exemplo Real: CI 916741Na imagem autoluizrv12b.jpg, temos uma explicação clara do acionamento do driver da bobina (CI 916741, que equivale ao 4260-2): Pino 10: recebe sinal de 5V do processador. Pino 11: saída de 5V que vai ao pino 7 da central e depois ao pino 2 da bobina (sinal de pulso entre 0 e 5V). Pino 14: saída final de comando. Pino 15: entrada de sinal do processador. Essa estrutura de acionamento indica que o processador fornece o comando lógico e o CI atua como amplificador de sinal, com controle PWM da centelha.

⚙️ CI's para ReposiçãoFunção CI Identificado Observações Técnicas Regulador 5V TLE5203 Também usado para motor de passo Bobina 4260-2 Identificado como driver exclusivo da ignição Velocidade WP97P9444 Driver multifuncional, usado também para entrada de sensores Bicos DPS 716789 N9449 CI dedicado ao controle dos eletroinjetores Motor de Passo TLE5203 Controla corrente alternada em dois canais Detonação 766707 CI ligado ao sensor de detonação (knock sensor)

❓Perguntas dos AlunosPergunta: O que pode causar falha de alimentação dos sensores TPS/MAP? Resposta: A principal causa é a falha do regulador de 5V (JM94AJ). Sem ele, a linha de 5V não é alimentada, impedindo a leitura dos sensores. Pode ser confirmada com multímetro ou analisador lógico. Pergunta: Como identificar defeito no CI de bicos injetores (L9935C)? Resposta: O defeito mais comum é a ausência de pulso mesmo com sinal do processador. Pode ser testado com lâmpada de teste ou osciloscópio, e confirmado trocando o CI. Pergunta: O CI TY94084FB comanda quais componentes? Resposta: Comanda múltiplos atuadores: bobina de ignição, canister, ventilação do ar-condicionado e sensor de velocidade. Por ser multifunção, pode falhar parcialmente e comprometer só um circuito. Pergunta: O que acontece se o TLE4225 falhar? Resposta: O relé principal não é ativado, e a ECU permanece "morta", sem sinais internos. A falha pode ser simulada ligando o relé manualmente com uma fonte de 12V.

🛠️ Defeitos ComunsFalta de comunicação com scanner: Verificar tensão no regulador de 5V (JM94AJ). Conferir alimentação da EPROM e processador. Possível falha no relé principal (TLE4225). Marcha lenta oscilando: Motor de passo com falha (TPIC0107B). Verificar pinos, resistência entre bobinas e comando PWM no osciloscópio. Falha em todos os bicos injetores: Curto ou falha no L9935C. Pode ser testado via jumper ou substituição direta por CI novo. Falta de centelha ou falhas intermitentes: CI TY94084FB pode falhar parcialmente na linha da bobina. Medir se há sinal PWM de comando vindo do processador. Erro de sonda lambda ou travamento em mistura rica/pobre: Verificar BTS113A e trilha da sonda. Atenção à resistência do aquecedor da sonda.

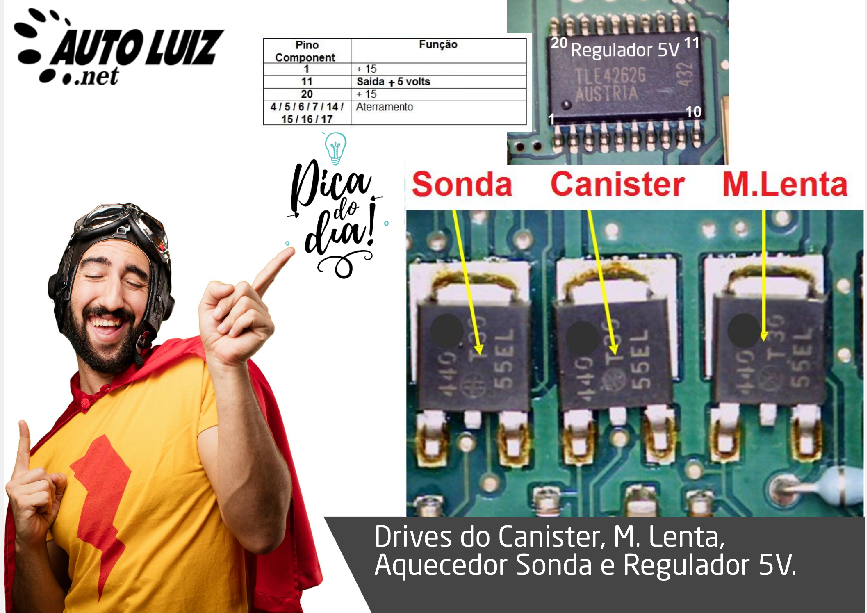

📍 Componentes e Funções – Localização Técnica🧠 Processador Central e EPROMEPROM: Armazena a programação da injeção. Atenção para falhas por oxidação nas trilhas de alimentação. Normalmente do tipo 27C512 ou similar. Processador Principal: Responsável pelo gerenciamento total dos sinais, tanto de entrada (sensores) quanto de saída (atuadores). ⚡ Regulador de 5V – JM94AJLocalizado na parte inferior esquerda da placa. Responsável pela alimentação de sensores e CI’s lógicos. Falhas comuns: queda de tensão ou ausência total dos 5V nos pinos dos sensores (MAP, TPS, etc). 🔌 Sonda Lambda – BTS113AControla o aterramento da sonda. Atenção ao uso de sonda de 12V; curto pode queimar o CI. Verificar continuidade da trilha até o pino da ECU. 🚗 Drivers de Bicos Injetores – L9935CCI dedicado ao controle dos bicos injetores. Possui diagnóstico de falhas embutido. Muito sensível a bicos travados ou em curto – pode queimar. 🌀 Motor de Passo / Marcha Lenta – TPIC0107BCI específico para controle de corrente de atuadores bipolares. Responsável pela regulagem da marcha lenta. Sintoma comum de falha: oscilação ou marcha lenta errática. ⚙️ CI de Acionamento Múltiplo – TY94084FBDriver multifunção: comanda bobina, canister, ar-condicionado e velocidade. Devido à sobrecarga, é comum falhar no estágio de saída (queima parcial). Verificar resistências entre gate/saida e integridade do transistor interno. 🌡️ Relé Principal – TLE4225CI responsável pela ativação das tensões internas após chave ON. Se falhar, o módulo não “acorda”. Pode ser testado com alimentação direta e verificação da saída do relé.

🧠 10. Qual a ordem ideal para iniciar diagnóstico dessa ECU?Verifique alimentação 5V (L9132) Teste sinal dos sensores (MAP, TPS, Pedal) Confirme acionamento dos bicos e bobinas Teste o corpo eletrônico (PWM 117 e 118) Verifique sonda e ventoinhas

🧠 FAQ TÉCNICO – ECU MARELLI 4SV (VW)Curso TAPA – AutoLuiz.net 🔌 ALIMENTAÇÃO E REGULADOR DE TENSÃO1. A ECU 4SV não tem alimentação de 5V. O que devo verificar primeiro? Verifique o CI regulador L9132, responsável por fornecer os 5V estabilizados para todos os sensores críticos: TPS, MAP, pedal do acelerador e pressão absoluta. Verifique se o CI está recebendo os 12V da linha +15 e se há continuidade entre os terminais de saída e os sensores. Um jumper direto pode ser necessário em caso de trilha rompida. 🧪 INJEÇÃO ELETRÔNICA – BICOS INJETORES2. Um dos bicos injetores não está sendo acionado. Pode ser o CI? Sim. O acionamento dos quatro bicos é feito pelo CI L9131. Ele utiliza os seguintes pinos: Bico 1 → Pino 96 da ECU Bico 2 → Pino 97 Bico 3 → Pino 88 Bico 4 → Pino 89 Se um desses pinos não estiver com sinal, verifique se há continuidade até o CI e teste com lâmpada de teste. Se confirmado defeito no driver, substitua o L9131 por outro compatível. 🔥 IGNIÇÃO – BOBINAS3. O carro está falhando nos cilindros 1 e 4. Pode ser falha no CI de ignição? Sim. A ignição na 4SV é feita pelo CI L9134. Ele controla as bobinas da seguinte forma: Pino 18 → Bobina 1 (pino 102 da ECU) Pino 17 → Bobina 2 (pino 103 da ECU) Em caso de falha em um dos canais, é possível remapear o sinal, por exemplo, redirecionando a saída do pino 3 para outro pino funcional (como o 2 ou 6), conforme ensinado nas imagens com “Dica do Dia”. 🌀 CORPO DE BORBOLETA ELETRÔNICO4. O corpo de borboleta não se movimenta. O que devo testar? O controle do motor do corpo é feito pelo CI TLE6209R. Esse componente recebe os comandos do processador via: Pinos 14 e 15 → Pino 117 da ECU Pinos 6 e 7 → Pino 118 da ECU Verifique se há alimentação nos terminais do CI, se o PWM está presente e se os sinais estão chegando até os pinos da ECU. Falhas comuns envolvem soldas frias ou queima por sobrecorrente. 🌡️ AQUECIMENTO DA SONDA / CANISTER / A/C5. A sonda não aquece e o canister não aciona. Como identificar o defeito? Todos esses componentes são acionados pelo CI L9131. A função de cada pino é: Canister → Pino 30 do CI → Pino 64 da ECU Relé do A/C → Pino 33 Sonda Lambda → VND7N (driver específico) Em caso de falha, verifique se o CI L9131 está aquecendo, ou se há trilhas interrompidas. O VND7N também pode ser substituído em caso de falha exclusiva da sonda. 🔁 VENTOINHAS E RELÉS6. Nenhuma das ventoinhas está funcionando. Qual CI devo inspecionar? Ambas as ventoinhas são controladas pelo CI L9131: Ventoinha baixa: Pino 3 do CI → Pino 24 da ECU Ventoinha alta: Pino 2 do CI → Pino 47 da ECU É comum uma das saídas queimar. Teste com osciloscópio ou lâmpada de teste e, se necessário, faça substituição do L9131. As imagens “Dica do Dia” mostram o caminho dos sinais na placa. 📉 DIAGNÓSTICO DE DEFEITOS COMUNS7. Como identificar se o CI L9134 está com defeito? A falha mais comum no L9134 é ausência de sinal em uma das bobinas. Use um osciloscópio nos pinos 17 e 18. Se houver ausência total ou sinal distorcido em apenas um dos canais, mas a alimentação e controle estão corretos, o CI deve ser substituído.
